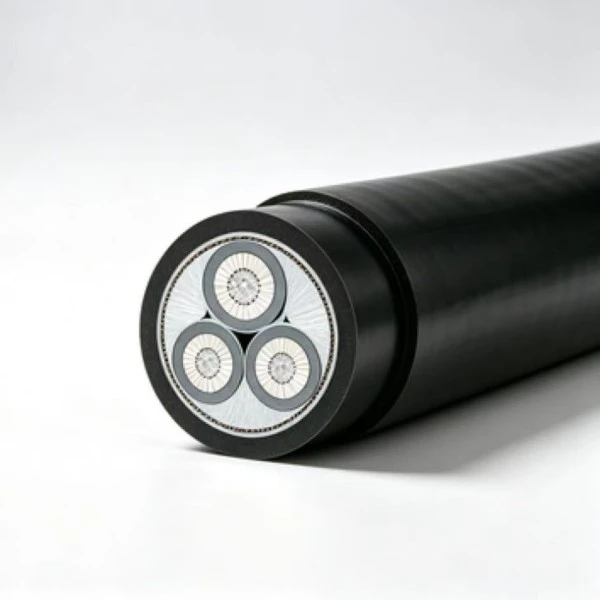

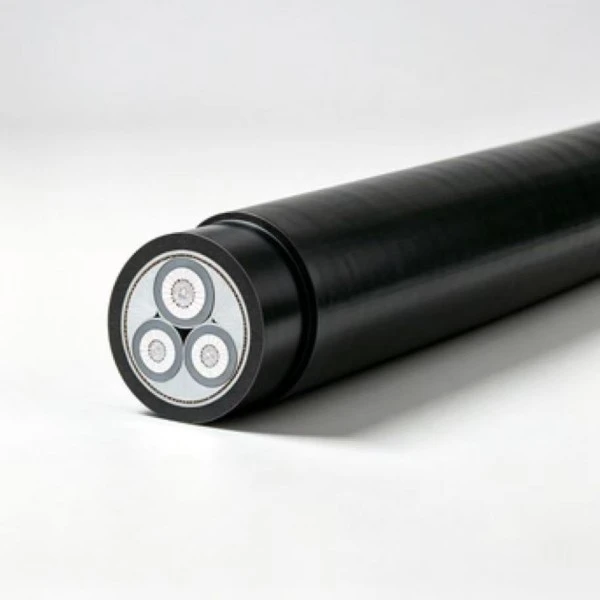

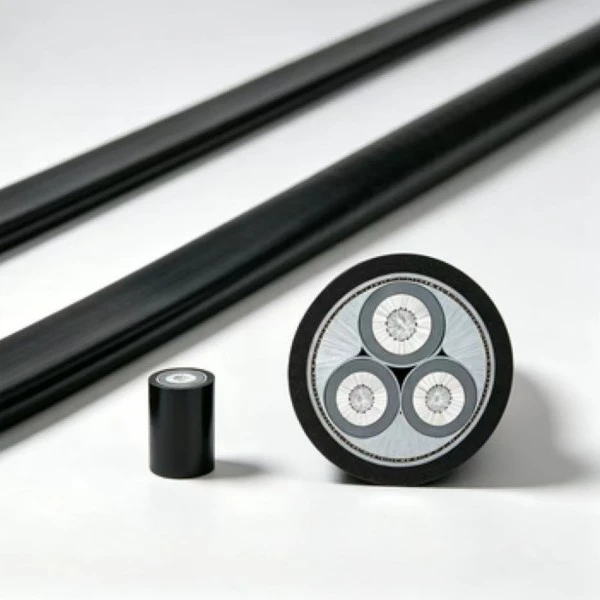

Алюмінієвий кабель живлення з зшитого поліетилену низької напруги

Алюмінієвий низьковольтний силовий кабель із зшитого поліетилену використовує алюмінієві провідники з ізоляцією із зшитого поліетилену для розподілу низької напруги 0,6/1 кВ. Алюмінієвий провідник зменшує вагу кабелю порівняно з мідною конструкцією, тоді як XLPE забезпечує стабільну електричну ізоляцію при вказаній робочій температурі. Кабель може бути налаштований для стаціонарної установки на заводах, зовнішніх розподільних системах, кабельних траншеях та інших застосуваннях, де умови прокладки відповідають специфікації продукту.

Розміри та технічні параметри виробу

Тест на частковий розряд

Технічні характеристики

Радіус вигину

Для одножильних кабелів допустимий радіус вигину \(20\times(d+D)\pm5\%\).

Для багатожильних кабелів допустимий радіус вигину \(15\times(d+D)\pm5\%\).

D = фактичний зовнішній діаметр кабелю (мм)

d = фактичний діаметр провідника (мм)

Температура укладання

При температурі нижче 0 ℃ попереднє прогрівання є обов’язковим. Щоб зменшити ризик механічного пошкодження ізоляції або оболонки, кабель слід транспортувати та встановлювати відповідно до застосовної процедури низькотемпературної прокладки.

Перепад висоти укладання

Немає обмежень щодо перепаду висоти вертикального укладання відповідно до наданої технічної інформації. Спосіб монтажу, кріплення та вага кабелю все одно слід враховувати при плануванні вертикальних маршрутів.

Коефіцієнти поправки на струм за різних температур навколишнього середовища

Сценарії укладання та застосування

Внутрішня фіксована прокладка всередині заводських приміщень

Алюмінієвий низьковольтний кабель із зшитого поліетилену можна використовувати для фіксованого розподілу низької напруги всередині заводських цехів, складів та інших промислових будівель. Типова прокладка включає кабельні лотки та настінні кабельні системи. Під час вибору розміру провідника необхідно разом перевірити під’єднане навантаження, розташування установки, температуру навколишнього середовища та необхідне падіння напруги.

Відкрите укладання

Для зовнішніх стаціонарних установок кабель можна прокладати вздовж відповідних конструкцій, опор або інших опорних систем, де це дозволено специфікацією проекту. Оболонка забезпечує захист під час нормального перебування на відкритому повітрі, тоді як під час встановлення слід враховувати тривале сонячне світло, перепади температури, вологість та механічні навантаження.

Прокладка в кабельних траншеях і тунелях

Кабельні траншеї та інженерні тунелі забезпечують загальні маршрути для фіксованих ланцюгів розподілу електроенергії. Установка повинна забезпечувати адекватне розсіювання тепла та забезпечувати належну підтримку та захист. У закритих або згрупованих установках слід враховувати поправочні коефіцієнти струму та фактичні умови навколишнього середовища, а не застосовувати номінальний струм повітря безпосередньо.

Пряме поховання в грунт

Пряме поховання можна розглядати, якщо конструкція кабелю, умови ґрунту та механічний захист відповідають вимогам проекту. Глибина заглиблення, дренаж, зовнішнє навантаження та можливість майбутніх розкопок повинні бути розглянуті перед встановленням. Захисні заходи можуть знадобитися в корозійному ґрунті або в місцях, які піддаються значним механічним навантаженням.

Нові проекти з оновлення електромереж у сільській місцевості

Кабель можна розглядати для стаціонарного розподілу низької напруги під час реконструкції сільської електромережі та подібних інфраструктурних робіт. Алюмінієві провідники зменшують вагу кабелю, що може бути корисним, якщо довгі кабельні маршрути вимагають значних транспортних і монтажних робіт. Розмір провідника повинен відповідати очікуваному навантаженню, довжині маршруту, вимогам до падіння напруги та умовам встановлення.

FAQ

Q1: До якого класу напруги відноситься кабель? Чи можна використовувати його для зовнішніх проектів?

A: Номінальна напруга становить 0,6/1 кВ для загального розподілу електроенергії низької напруги. Залежно від конструкції та умов проекту способи монтажу можуть включати зовнішню підвісну прокладку, кабельні траншеї та певні прямі установки в землю. При використанні на відкритому повітрі слід враховувати сонячне світло, дощ, температуру, механічний захист і вказані властивості оболонки.

Q2: Який мінімальний радіус вигину, і чи можна встановити кабель при низьких температурах?

A: Для одножильних кабелів зазначена вимога до вигину становить \(20\разів (d+D)\pm5\%\), а для багатожильних кабелів — \(15\разів (d+D)\pm5\%\). Попереднє нагрівання потрібне, якщо температура навколишнього середовища для укладання нижче 0 ℃. Кабель не можна згинати або тягнути за низьких температур, оскільки ПВХ або інші полімерні матеріали оболонки можуть стати менш гнучкими.

Q3: Які поперечні перерізи провідника доступні, і чи можна постачати кабель нестандартної довжини?

A: Технічна таблиця, що додається, охоплює номінальний переріз від 1,5 мм² до 1000 мм². Доступність залежить від необхідної специфікації та графіка виробництва. Вимоги до довжини та маркування кабелю можуть бути обговорені для проектних замовлень із підтвердженням кількості, розміру провідника та необхідної дати доставки перед виробництвом.

Q4: Які основні міркування при виборі алюмінію замість міді?

Відповідь: Алюміній має нижчу щільність, ніж мідь, що зменшує вагу кабелю та полегшує транспортування та використання для багатьох установок. Матеріал провідника також має нижчу вартість матеріалу в багатьох сферах застосування. Однак вибір провідника не повинен ґрунтуватися лише на ціні матеріалу; необхідно перевірити пропускну здатність по струму, падіння напруги, довжину маршруту, спосіб підключення та умови встановлення.

Q5: Чи можна надавати англомовні звіти про випробування та технічну документацію для закордонних проектів?

Відповідь: Відповідні записи фабричної інспекції та документи про електричні випробування можуть бути надані відповідно до специфікації продукту та вимог замовлення. Англомовна документація може бути підготовлена, якщо це необхідно для перевірки проекту за кордоном або митної документації. Точні сертифікати, звіти про випробування та формат документів повинні бути підтверджені відповідно до ринку призначення та вимог до прийняття проекту.

Q6: Чи потрібен додатковий захист для прямого поховання?

A: Пряме захоронення слід проводити лише там, де конструкція кабелю та умови на місці відповідають застосовним вимогам. Захисні рукави або труби можна розглядати, якщо кабель піддається сильній ґрунтовій корозії, високій вологості, завантаженню автомобіля, земляним роботам або іншим механічним ризикам. Належна глибина заглиблення та дренаж також повинні бути включені в план встановлення.

Q7: Що визначає час доставки для стандартних і індивідуальних замовлень?

A: Час виконання залежить від поперечного перерізу провідника, конструкції кабелю, кількості замовлення, виробничої потужності, вимог до упаковки та документації. Стандартні специфікації можуть мати коротші графіки виробництва, коли доступні матеріали та потужність. Індивідуальні або великі обсяги замовлень повинні бути підтверджені на заводі заздалегідь, щоб виробництво та відвантаження могли бути узгоджені з графіком проекту.

Q8: Як температура навколишнього середовища впливає на пропускну здатність кабелю по струму?

A: Допустимий струм змінюється залежно від температури навколишнього середовища, оскільки умови розсіювання тепла змінюються в міру підвищення або зниження температури навколишнього середовища. Таким чином, під час вибору розміру провідника та способу монтажу слід враховувати поправочні коефіцієнти, наведені в технічній таблиці. Групування кабелів, вентиляція, температура ґрунту та умови захоронення також можуть впливати на фактично допустимий струм.

Для проектних запитів слід надати необхідну напругу, переріз провідника, довжину кабелю, спосіб монтажу, умови навколишнього середовища та кількість, щоб можна було підтвердити відповідну специфікацію та технічну документацію.
