Гнучкі шнури з ПВХ призначені для електричних з’єднань, де провідник потрібно згинати, прокладати навколо обладнання або переміщати під час звичайного використання. Qiancheng пропонує мідний гнучкий дріт з ПВХ і гнучкий шнур з ПВХ на кручену пару, що охоплює різні структури проводки для підключення приладів, електропроводки обладнання та слабкострумових електричних додатків.

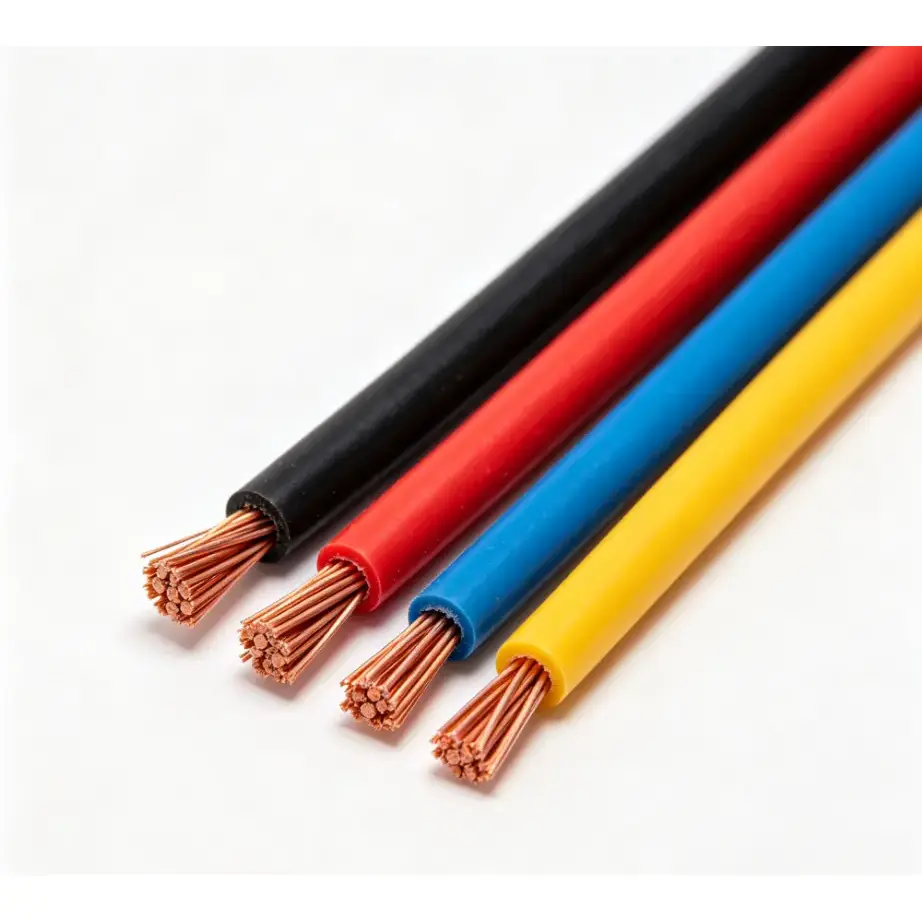

Цей тип використовує кілька тонких мідних ниток під ізоляцією з ПВХ. У порівнянні з суцільним провідником багатожильна конструкція дозволяє легше згинати та прокладати, що робить його придатним для внутрішньої проводки обладнання, з’єднань приладів і рухомих з’єднань на короткі відстані.
Ця конструкція складається з двох окремо ізольованих провідників, скручених між собою. Парне розташування використовується для застосувань, які вимагають двох провідників у компактній гнучкій формі, включаючи освітлення малої потужності, побутові інструменти та певні слабкострумові сигнальні з’єднання.
| Продукт | Диригент | Ядра | Типове використання |
|---|---|---|---|
| Мідний ПВХ гнучкий дріт | Тонкожильна мідь | Одножильний | Електропроводка обладнання, з’єднання приладів і рухомі з’єднання живлення |
| Гнучкий кабель типу вита пара з ПВХ | Багатожильна мідь | 2-жильний кручений | Освітлення малої потужності, прилади та слабкострумові з'єднання |
Ці дві конструкції не є взаємозамінними в кожному застосуванні. Зазвичай вибирають одножильний гнучкий провід, де окремі провідники прокладають окремо, тоді як конструкція з витою парою утримує два ізольовані провідники разом. Потрібний розмір провідника, номінальну напругу та спосіб підключення слід підтвердити перед тим, як визначати продукт.
| Продукт | Доступні розміри | Номінальна напруга | Додаткові параметри |
|---|---|---|---|
| Мідний ПВХ гнучкий дріт | 0,5/0,75/1,0/1,5/2,5/4 мм² | 300/500В, 450/750В | Вогнезахисний варіант |
| Гнучкий кабель типу вита пара з ПВХ | 0,5/0,75/1,0/1,5/2,5 мм² | 300/500В | 2-core twisted construction |
Основною перевагою цих виробів є здатність адаптуватися до звичайних згинань і рухів без використання жорсткої конструкції з фіксованою проводкою. Типове застосування включає внутрішню проводку електрообладнання, побутової техніки, портативних пристроїв, освітлення малої потужності та інші слабкострумові з'єднання.
Вони в основному призначені для застосувань, охоплених їхньою зазначеною конструкцією та рейтингом. Якщо кабель буде піддаватися впливу високих температур, зовнішніх умов, прямого закопування, значних механічних навантажень або постійного згинання, повну специфікацію кабелю слід перевіряти на відповідність фактичним умовам монтажу, а не вибирати гнучкий шнур лише на основі його ізоляції з ПВХ.
Обидві перераховані конструкції вказані підIEC 60227-5, який поширюється на гнучкі кабелі та шнури з ПВХ-ізоляцією для номінальної напруги до 450/750 В включно. Конструкція продукту, номінальна напруга та вимоги до ринку призначення повинні бути підтверджені для кожного замовлення.
Перед відправкою Qiancheng перевіряє електричні та розмірні характеристики, зазначені для продукту. Типові елементи перевірки включають опір провідника, товщину ізоляції та стійкість до високої напруги.
Для відповідних специфікацій, сертифікація CE та відповідні звіти про випробування можуть бути надані разом з відповідною документацією продукту.
Для відповідної специфікації спочатку слід визначити застосування, а потім – необхідний розмір провідника та номінальну напругу. Для електропроводки рухомого обладнання очікувана частота та ступінь руху також мають значення, оскільки вимоги до гнучкості варіюються між періодичним використанням і безперервним згинанням.
Термін служби ПВХ гнучкої проводки залежить від робочої температури, електричного навантаження, умов вигину, монтажу та обслуговування. За нормального використання та правильного встановлення термін служби може становити близько 20–25 років. Qiancheng надає 15-річну гарантію якості на відповідні продукти за нормальних умов використання.
Для фіксованого розподілу електроенергії низької напруги дивСилові кабелі низької напруги. Для промислового управління та сигналізації,Кабелі управліннязабезпечує іншу конструкцію кабелю, призначену для цих вимог.
