Цяньчен, китайський виробник кабелю, поставкиКруглий дріт з алюмінієвою ПВХ ізоляцієюдля стаціонарного розподілу електроенергії низької напруги та будівельної електропроводки. Завдяки алюмінієвому провіднику, ізоляції ПВХ і захисній зовнішній оболонці, цей кабель поєднує в собі легку конструкцію з практичною електричною ізоляцією. Розуміння його специфікацій, вимог до монтажу та робочих характеристик допомагає інженерам, підрядникам і групам закупівель вибрати правильний кабель для надійних електричних систем.

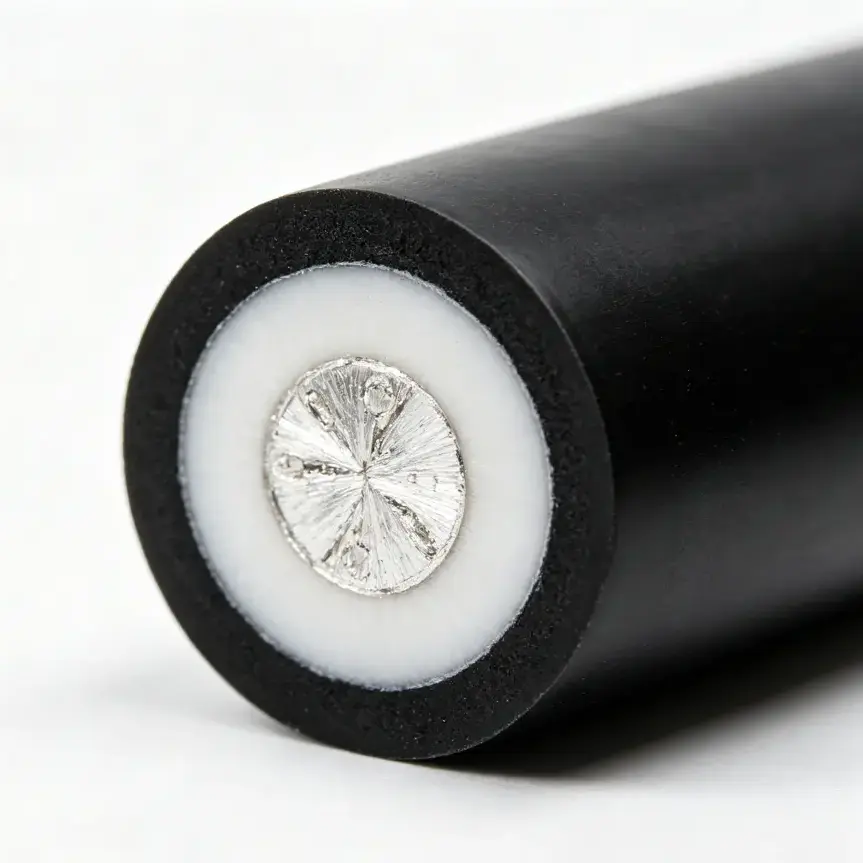

Алюмінієвий круглий дріт із ПВХ-ізоляцією призначений для стаціонарних електроустановок, де важливими факторами є вага провідника, захист ізоляції та вартість проекту. Модель Qiancheng BLVV має одножильний алюмінієвий провідник з ізоляцією з ПВХ і зовнішньою оболонкою з ПВХ, розрахований на 300/500 В. Доступні перерізи провідників варіюються від 2,5 мм² до 70 мм² у наведених специфікаціях. У цьому посібнику пояснюється конструкція кабелю, технічні параметри, основні переваги, сценарії застосування, критерії вибору та запобіжні заходи щодо встановлення, щоб допомогти покупцям приймати обґрунтовані рішення.
Алюмінієвий круглий провід із ПВХ-ізоляцією — це електричний кабель, який використовує алюміній як провідний матеріал та полівінілхлорид (ПВХ) як ізоляцію. У конструкції BLVV, запропонованій Qiancheng, зовнішня оболонка з ПВХ забезпечує додатковий захисний шар навколо ізольованого провідника.
Кабель призначений для стаціонарних низьковольтних електроустановок. Його номінальна напруга становить 300/500 В, тому правильне застосування та дотримання місцевих електричних норм є важливими при визначенні його для проекту.
Поєднання алюмінію та ПВХ відповідає декільком практичним вимогам:
Важливо відрізняти цей продукт від алюмінієвих кабелів з ізоляцією з поліетилену, броньованих силових кабелів і гнучких шнурів. Їх електричні характеристики, температурні обмеження, механічні характеристики та способи встановлення можуть суттєво відрізнятися.
Щоб отримати інформацію про конкретний продукт, відвідайте сторінку продукту Qiancheng з алюмінієвим ПВХ ізольованим круглим дротом.
Ефективність кабелю залежить від взаємодії між його провідником, ізоляцією та зовнішньою оболонкою. Кожен компонент виконує різні функції, і вся конструкція має відповідати вимогам передбачуваної установки.
Алюмінієвий провідник проводить електричний струм по ланцюгу. Порівняно з міддю, алюміній легший за об’ємом, що може бути корисним при роботі з довгими кабелями або транспортуванні значної кількості кабелю. Однак алюміній має більший питомий електричний опір, ніж мідь, тому розмір провідника повинен враховувати силу струму, падіння напруги та умови встановлення.
Первинна ізоляція з ПВХ оточує провідник і забезпечує електричне розділення. Його товщина повинна відповідати вказаній конструкції кабелю та застосовному стандарту на продукцію. Пошкоджена ізоляція, невідповідна робоча температура або неправильне встановлення можуть поставити під загрозу електробезпеку.
Зовнішня оболонка з ПВХ додає шар захисту від звичайного механічного контакту та впливу навколишнього середовища. Хоча ПВХ може бути стійким до вологи та стирання, фактичний рівень захисту залежить від складу матеріалу, конструкції кабелю та робочого середовища. Звичайна оболонка з ПВХ не повинна автоматично вважатися такою, що забезпечує стійкість до УФ-випромінювання, вогнестійкість або придатність для прямого захоронення.
Отримана одножильна кругла конструкція призначена для відповідних додатків із фіксованою проводкою, а не для необмеженого використання в будь-якому внутрішньому чи зовнішньому середовищі.
Перед замовленням будь-якого електричного кабелю слід ознайомитися з технічними даними. У наведеній нижче таблиці підсумовано специфікації BLVV, опубліковані Qiancheng. Значення є стандартними розмірами виробу, а не універсальними параметрами для кожного алюмінієвого кабелю з ПВХ.
| Номінальний переріз | Мінімальна кількість проводів | Товщина ізоляції (мм) | Товщина оболонки (мм) | Максимальний зовнішній діаметр (мм) | Довідкова вага (кг/км) |
|---|---|---|---|---|---|
| 1 × 2,5 мм² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 мм² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 мм² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 мм² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 мм² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 мм² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 мм² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 мм² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 мм² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
Важлива примітка щодо специфікації:Опублікована таблиця визначає мінімальну кількість провідників для кожного розміру. Покупці повинні підтвердити у постачальника точну конструкцію провідника, відповідні стандарти, номінальну робочу температуру, пропускну здатність по струму та будь-які необхідні протоколи випробувань перед розміщенням замовлення.
Наприклад, зовнішній діаметр і контрольна вага корисні для оцінки простору для прокладання кабелю, транспортних навантажень і кількості матеріалів. Вони самостійно не визначають, чи може кабель безпечно переносити певне електричне навантаження.
Низька щільність алюмінію є практичною перевагою в проектах, які включають велику кількість кабелів. У порівнянні з мідним провідником з еквівалентною електричною функцією, алюмінієвий провідник відповідного розміру може зменшити вагу провідника. Остаточне порівняння ваги кабелю має використовувати електрично прийнятні розміри провідників, а не просто порівнювати однакові площі поперечного перерізу.
Ізоляція і зовнішня оболонка виконують взаємодоповнюючі функції. Первинна ізоляція забезпечує електричне розділення, тоді як оболонка додає зовнішній захист. Таке розташування може бути корисним у стаціонарних установках, де кабель встановлено відповідно до номінальних умов і захищено від надмірного механічного навантаження.
Зазначений діапазон від 2,5 мм² до 70 мм² дає покупцям кілька варіантів для різних вимог до схеми. Провід меншого розміру може підходити для ланцюга з відносно низьким навантаженням, тоді як провід більшого розміру може розглядатися для більших навантажень або довших кабельних маршрутів. Остаточний вибір повинен ґрунтуватися на інженерних розрахунках і діючих нормативних актах.
Параметри стандартного розміру можуть спростити порівняння специфікацій і планування матеріалів. Для проектів, які вимагають певної довжини, кількості, упаковки або варіантів вогнестійких матеріалів, покупці повинні підтвердити наявність і технічні вимоги в Qiancheng перед виробництвом або відправкою.
Ці переваги є найбільш значущими, коли кабель підходить для передбачуваного застосування. Жоден матеріал провідника чи структура ізоляції не можуть компенсувати неправильні розміри, погані з’єднання або невідповідні умови встановлення.
Кабель Qiancheng BLVV призначений для відповідних застосувань фіксованої низьковольтної проводки. Залежно від чинних нормативних актів і підтверджених специфікацій продукту потенційні можливості використання включають:
Перш ніж визначати кабель для зовнішньої установки, перевірте, чи конкретна композиція ПВХ і конструкція кабелю схвалені для очікуваного впливу. Для прямого поховання, у середовищах із сильним ударом, у небезпечних місцях або для застосувань, які вимагають певної класифікації протипожежних характеристик, може знадобитися спеціально розроблений та відповідним чином сертифікований кабель.
Вибір відповідного кабелю вимагає не лише відповідності номінальної площі поперечного перерізу очікуваному струму. Надійний процес вибору враховує повну електричну схему та середовище її встановлення.
Переконайтеся, що номінальна напруга 300/500 В підходить для схеми та відповідного електричного коду. Не припускайте, що кабель підходить для іншого класу напруги лише тому, що його фізична конструкція виглядає схожою.
Визначте очікуваний струм навантаження, довжину ланцюга, температуру навколишнього середовища, спосіб встановлення, групування з іншими кабелями та допустиме падіння напруги. Електричний опір алюмінію вищий, ніж міді, тому пряма заміна розміру на розмір може бути недоцільною.
Визначте потенційний вплив вологи, сонячного світла, хімічних речовин, стирання, ударів і тепла. Перевірте, чи потрібна додаткова труба, магістраль, опора або механічний захист.
Алюмінієві провідники потребують терміналів і з’єднувачів, спеціально придатних для алюмінію. Перевірте допустимий розмір провідника, матеріал клеми, метод підготовки та момент затягування. Неправильне підключення може призвести до надмірного опору та перегріву.
Перш ніж підтвердити замовлення, запитайте технічну характеристику, відповідні стандарти продукту, тестову документацію, деталі упаковки та графік доставки. Для великих проектів переконайтеся, що надане маркування кабелю та пакетна документація відповідають затвердженій специфікації.
Правильне встановлення має важливе значення для досягнення надійної електричної роботи. Навіть кабель, виготовлений за правильними специфікаціями, може стати небезпечним, якщо його встановлено або підключено неправильно.
Якщо алюмінієві провідники з’єднуються з мідними, використовуйте схвалені з’єднувачі, призначені для певної комбінації матеріалів. Спосіб з’єднання повинен враховувати сумісність, опір контакту та будь-які вимоги до підготовки, визначені виробником роз’єму.
Для проектів із високими вимогами пожежної безпеки підтвердьте точну класифікацію вогнестійкості та підтверджуючі докази випробувань. Сама по собі оболонка з ПВХ не означає, що кабель відповідає певним стандартам пожежної безпеки.
В опублікованому описі продукту вказано номінальну напругу 300/500 В. Завжди перевіряйте маркування виробу та документацію на відповідність вимогам передбаченої схеми перед установкою.
Алюміній має меншу щільність і може зменшити вагу провідника, що корисно для обробки та транспортування. Однак алюміній має більший питомий електричний опір, ніж мідь. Розмір провідника, сумісність клем і вимоги до встановлення повинні бути ретельно оцінені.
Опублікована Qiancheng таблиця специфікацій BLVV містить перелік номінальних перерізів 2,5, 4, 6, 10, 16, 25, 35, 50 і 70 мм². Підтвердьте поточну наявність і будь-які спеціальні вимоги до розміру або довжини безпосередньо у постачальника.
Він може бути придатним для певних зовнішніх додатків із фіксованою проводкою, якщо це дозволяють технічні характеристики продукту та умови встановлення. Необхідно оцінити прямі сонячні промені, вплив води, температуру та механічні пошкодження. Не думайте, що всі кабелі в ПВХ-оболонці придатні для тривалого ультрафіолетового впливу або прямого захоронення.
Ні. Вогнестійкість залежить від конкретного складу матеріалу, конструкції кабелю та відповідного стандарту випробувань. Якщо потрібна вогнестійкість, вимагайте підтвердження наданої версії та супровідної тестової документації.
При виборі слід враховувати струм навантаження, довжину кабелю, падіння напруги, температуру навколишнього середовища, спосіб встановлення, групування кабелів і місцеві електричні вимоги. Кваліфікований електротехнічний проектувальник повинен перевірити остаточний розмір провідника, а не покладатися лише на номінальний поперечний переріз.
Надайте модель кабелю, номінальну напругу, поперечний переріз провідника, необхідну довжину, загальну кількість, середовище встановлення, відповідний стандарт, ринок призначення, вимоги до упаковки та будь-які спеціальні вимоги до продуктивності. Ця інформація допомагає постачальнику оцінити відповідність специфікацій і підготувати точнішу пропозицію.
Алюмінієвий круглий дріт із ПВХ-ізоляцією є практичним варіантом для відповідних фіксованих установок низької напруги, які вимагають легкого провідника та захисної структури ізоляції та оболонки з ПВХ. Успішна специфікація залежить не тільки від ціни: номінальна напруга, розмір провідника, сумісність з’єднання, вплив навколишнього середовища та документація щодо відповідності – усе це впливає на довгострокову продуктивність.
Цяньчен надає специфікації кабелю BLVV для оцінки проекту з перерахованими розмірами провідників від 2,5 мм² до 70 мм². Якщо ви купуєте кабель для будівлі, фабрики чи проекту розподілу електроенергії, перегляньте свої технічні вимоги, перш ніж вибрати остаточну модель. Потім відвідайте сторінку продукту круглого дроту з алюмінієвою ПВХ ізоляцією, щоб переглянути доступну інформаціюзв'яжіться з намиз необхідним розміром, напругою, кількістю, умовами встановлення та місцем доставки. Команда Qiancheng може допомогти вам обговорити відповідні специфікації та деталі пропозиції для вашого проекту.
