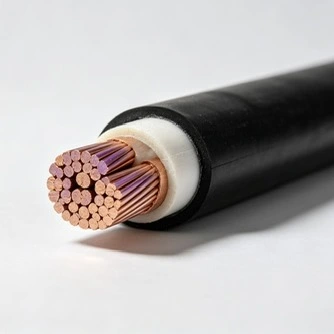

Силові кабелі середньої напруги використовуються для передачі та розподілу електроенергії в мережах середньої напруги, включаючи комунальні мережі, промислові об’єкти та установки відновлюваної енергії. Qiancheng постачає кабелі з ізольованим поліетиленом6/10кВі12/20кВз мідними або алюмінієвими провідниками та різними конфігураціями сердечника та броні.

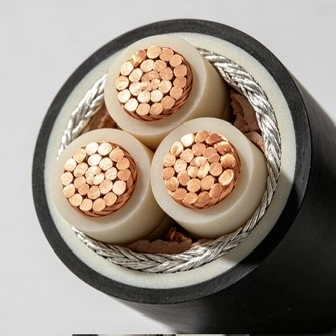

Типовий кабель середньої напруги складається з провідника, екрану провідника, ізоляції з зшитого поліетилену та ізоляційного екрана. Напівпровідникові екрани допомагають контролювати електричне поле навколо ізоляції, тоді як шар XLPE забезпечує основну електричну ізоляцію. Там, де потрібен додатковий механічний захист, можна додати сталеву стрічку або броню зі сталевого дроту.
Мідні та алюмінієві провідники доступні для різних електричних і монтажних вимог. Мідь забезпечує вищу електропровідність, тоді як алюміній забезпечує меншу вагу провідника і може бути придатним, коли вага кабелю та вартість матеріалу є важливими міркуваннями.
| Назва продукту | Технічні характеристики доступні | Номінальна напруга | Конфігурації |
|---|---|---|---|
| Кабель живлення середньої напруги | 16/25/35/50/70/95/120/150/185/240/300/400/500/630/800 мм² | 6/10кВ, 12/20кВ | Одножильний, 3-жильний, сталевий стрічковий броньований, сталевий дріт броньований, неброньований, мідний / алюмінієвий провідник |
Провідник виготовляється з багатожильної міді або алюмінію та покритий екраном провідника, ізоляцією з зшитого поліетилену та ізоляційним екраном. Ця екранована конструкція допомагає контролювати електричне поле навколо ізоляції та забезпечує електричну ізоляцію, необхідну для роботи на середній напрузі.
Для відповідних конструкцій кабелю з зшитого поліетилену робоча температура провідника може сягати до 90 °C за нормальних робочих умов, з допустимою температурою провідника короткого замикання до 250 °C для зазначеної тривалості короткого замикання.
Кабель може поставлятися з бронею або без неї. Сталева стрічка та сталевий дріт забезпечують різні рівні механічного захисту та вибираються відповідно до конструкції кабелю та вимог до монтажу.
Кабелі середньої напруги використовуються для підключення підстанцій, розподільного обладнання та електричних навантажень в системах середньої напруги. Типові програми включають:
Конструкція кабелю повинна відповідати механічним умовам і умовам навколишнього середовища на місці встановлення. Неброньовані кабелі можна використовувати, якщо система монтажу забезпечує достатній механічний захист, наприклад відповідні кабельні лотки або канали. Броньовані конструкції використовуються там, де кабель піддається більшим механічним навантаженням або вимагає додаткового захисту.
Для підземного, прямого закопування, тунелів і лотків при виборі кабелю слід враховувати радіус вигину, відстань між кабелями, температуру навколишнього середовища, температурні умови та механічні навантаження. Необхідний тип броні залежить від способу монтажу та рівня наявного зовнішнього захисту.
Застосовуваний стандарт залежить від конструкції кабелю, номінальної напруги, ринку призначення та вимог проекту. Відповідні стандарти для діапазону кабелів середньої напруги включають:
| Продукт | Застосовні стандарти |
|---|---|
| Силові кабелі середньої напруги | IEC 60502-2, BS 7835, AS/NZS 1429.1 |
Якщо для проекту потрібен певний національний або міжнародний стандарт, конструкцію кабелю та відповідні вимоги до випробувань слід підтвердити перед виробництвом.
Готові кабелі середньої напруги проходять перевірку розмірів і електричних характеристик відповідно до застосовних вимог до продукції. Qiancheng виконує перевірку розмірів, випробування часткового розряду та випробування витримуваної напруги промислової частоти для відповідних продуктів перед відправленням.
Випробування на частковий розряд використовується для перевірки системи ізоляції на локалізований електричний розряд, тоді як випробування на витримку промислової частоти перевіряє ізоляцію під заданою випробувальною напругою. Метод випробування та вимоги до приймання залежать від застосовного стандарту кабелю та специфікації продукту.
Сертифікація CE та відповідні звіти про випробування від кваліфікованих випробувальних організацій можуть бути надані для відповідних продуктів відповідно до вимог проекту або ринку.
Вибір кабелю повинен базуватися на електричній системі та умовах встановлення, а не лише на номінальній напрузі. Основні фактори включають номінальну напругу, матеріал провідника, поперечний переріз провідника, конфігурацію сердечника, струм навантаження, вимоги до короткого замикання, спосіб встановлення та умови навколишнього середовища.
Мідь або алюміній слід вибирати відповідно до електричних вимог, ваги кабелю та вартості проекту. Поперечний переріз провідника слід перевіряти на відповідність навантаженій здатності, допустимому падінню напруги та умовам встановлення. Для застосування під землею або прямого закопування також необхідно враховувати теплові умови та механічний захист.
Броньована або неброньована конструкція повинна вибиратися відповідно до рівня механічного захисту, необхідного на місці установки. Перед виробництвом остаточну специфікацію також слід перевірити на відповідність застосовному національному або міжнародному стандарту.
Кабелі середньої напруги із зшитою поліетиленовою ізоляцією можуть забезпечувати тривалу службу, якщо їх правильно вибрано, встановлено та експлуатується в межах визначених електричних і екологічних обмежень. При відповідних умовах укладання та допустимих експлуатаційних навантаженнях можна досягти терміну служби приблизно 40–50 років. Фактичний термін служби залежить від робочої температури, профілю навантаження, середовища встановлення, вологості, механічного навантаження та якості монтажу.
Цяньченнадає 15-річну гарантію якості для нормального використання за відповідних умов виробу та встановлення.
