Кабель живлення 21/35 кВ з ізоляцією з зшитого поліетилену

Силовий кабель із зшитою поліетиленовою ізоляцією 21/35 кВ від Qiancheng відповідає вимогам до монтажу магістральних ліній електропередач високої напруги, таких як реконструкція міської електромережі та передача електроенергії для промислових шахтних підстанцій.

Визначення продукту та введення

Повна назва продукту

Силовий кабель Qiancheng 21/35 кВ із зшитою поліетиленовою ізоляцією. Він відповідає подвійним стандартам GB/T 12706 і IEC 60840. З номінальною напругою 21/35 кВ він служить основним кабелем для передачі електроенергії середньої та високої напруги.

Підтримка кваліфікації підприємства

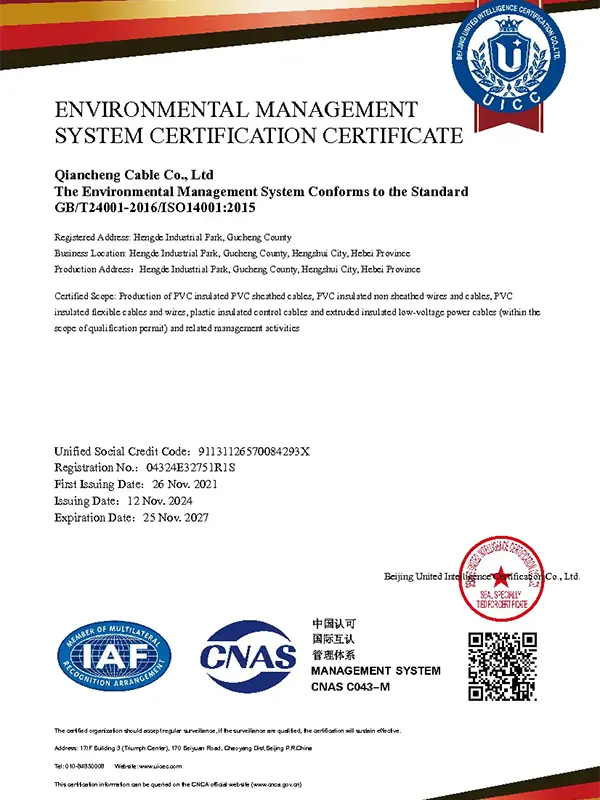

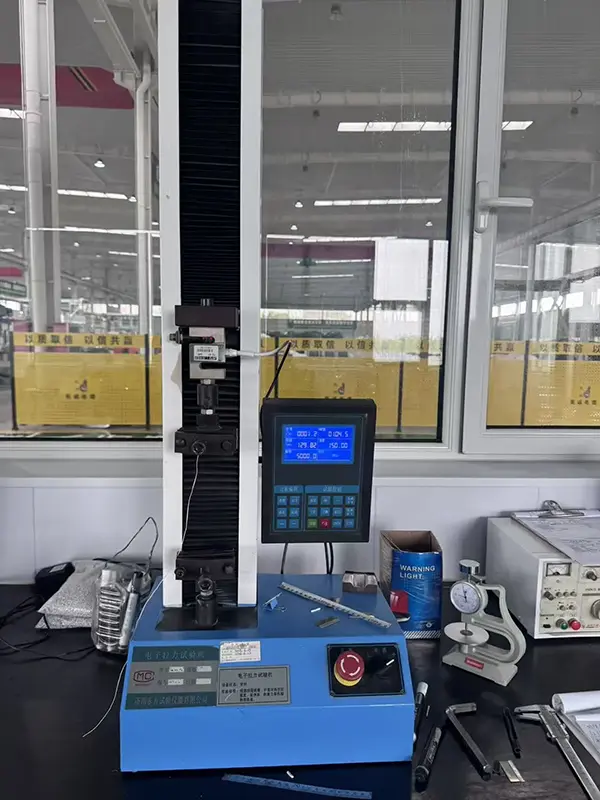

Наша фабрика має 20-річний досвід у виробництві кабелю. Він оснащений випробувальною лабораторією, акредитованою CNAS. Повний спектр кваліфікації можна перевірити на офіційному сайті. Кожна партія кабелів супроводжується звітами про перевірку якості та заводськими сертифікатами, а всі кваліфікаційні документи простежуються для перевірки.

Перевірені практичні кейси проектів

Понад 800 000 метрів силового кабелю Qiancheng 21/35 кВ із зшитою поліетиленовою ізоляцією було поставлено для розширення підстанції, оновлення високовольтних систем електропостачання в районах видобутку та загальних проектів розподілу електроенергії промислових парків у регіоні Шаньдун. Експлуатаційні випробування підтверджують відсутність старіння або поломки ізоляції після 3 років безперервної роботи при повному навантаженні.

Технічні характеристики продукту та таблиця технічних параметрів

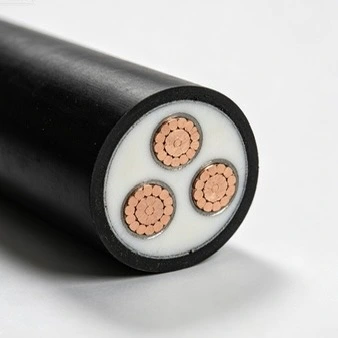

Внутрішня структура кабелю

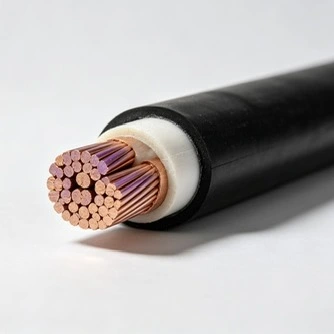

Диригент

Високочистий безкисневий ущільнений багатожильний мідний провідник. Виміряний опір постійному струму провідника суворо зберігається в межах національного стандарту, показуючи низькі провідні втрати. Виміряне підвищення температури під сильним струмовим навантаженням ≤65K.

Потрійний коекструдований ізоляційний шар XLPE

Виготовлено за інтегрованим процесом потрійної спільної екструзії. Товщина ізоляції рівномірна без повітряних зазорів. Він може стабільно витримувати випробування напругою промислової частоти 42 кВ протягом 1 години без поломки. Він служить несучою серцевиною конструкції кабелю живлення Qiancheng 21/35 кВ з ізольованим поліетиленовим поліетиленом.

Екрануючий шар

Комбінована структура внутрішнього напівпровідникового екрану та зовнішнього напівпровідникового екрану, яка вирівнює розподіл електричного поля та запобігає пошкодженню ізоляції, спричиненому локальною концентрацією електричного поля.

Броня та зовнішня оболонка

Армування зі сталевої стрічки протистоїть роздавлюючій силі та пошкодженню від підземних розкопок. Зовнішня оболонка HDPE забезпечує кислотно-лужну корозійну стійкість і стійкість до старіння під впливом УФ-випромінювання, що підходить для різних сценаріїв прокладки: пряме закопування, встановлення кабелепроводу та прокладання кабельних лотків.

Основні переваги продукту

Чудова стабільність ізоляції

Зшитий XLPE матеріал має клас термостійкості 90 ℃. Він може витримувати короткочасне перевантаження при 250 ℃ протягом 5 секунд без плавлення. Ізоляція практично не погіршується під час тривалої передачі з великим навантаженням, що зменшує частоту технічного обслуговування в разі пошкодження лінії.

Повний контроль якості

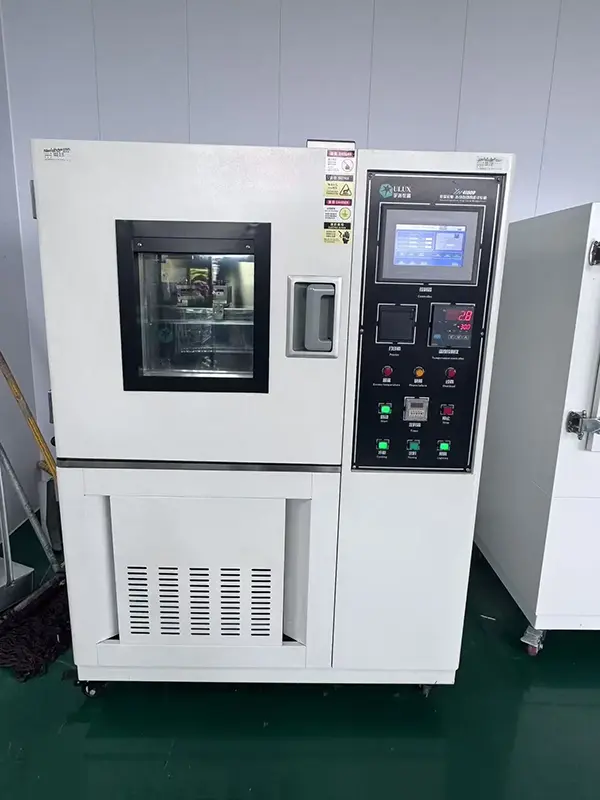

Процедури випробувань від вхідної перевірки мідного матеріалу до доставки готового кабелю. Ключові дані випробувань, включаючи витримку напруги, частковий розряд і термічне старіння, записуються в систему. Покупці можуть отримати доступ до всіх оригінальних даних тестування через номери партій.

Менші втрати та вища енергозбереження

Компактний провідник забезпечує коефіцієнт заповнення понад 92%. У порівнянні зі звичайними кабелями з нещільною жилою падіння напруги в мережі зменшується приблизно на 7% у фактичних вимірюваннях, заощаджуючи втрати споживаної потужності під час тривалої роботи в електромережі.

Сильна сумісність з налаштуваннями

Настроювані варіанти кабелю живлення Qiancheng 21/35 кВ з ізоляцією з сшитого поліетилену: безгалогенна оболонка LSZH із низьким вмістом диму, вогнестійкий тип класу А та вогнестійкий тип, що адаптується до особливих умов протипожежного захисту, таких як тунелі та закриті розподільні приміщення.

Стандартні інструкції з монтажу та укладання

Пряме підземне укладання

Перед укладанням на дно траншеї викладіть подушку з дрібного піску. Глибина закладення броньованих кабелів ≥0,8 м. Уникайте місць, де рухається важкий транспорт. Завершіть розмітку траси після будівництва, щоб запобігти відрізанню кабелю під час подальших розкопок.

Прокладка кабельних лотків / тунелів

Для одиночного силового кабелю Qiancheng 21/35 кВ із зшитою поліетиленовою ізоляцією радіус вигину при прокладанні має бути не менше ніж у 15 разів більше зовнішнього діаметра кабелю. Залиште зазори для розсіювання тепла для багатокабельного розташування, щоб уникнути перегріву, спричиненого щільним укладанням.

Обмеження середовища укладання

Уникайте тривалого занурення в сильно корозійні стічні води та незахищеного перебування на відкритому повітрі під інтенсивним сонячним світлом. Попередньо нагрійте кабелі перед прокладанням при температурі нижче 0 ℃, щоб запобігти крихкому розтріскуванню зовнішньої оболонки.

Прийняття завершення

Повторне випробування на витримку напруги промислової частоти повинно бути виконано після завершення укладання. Вмикання дозволяється тільки після проходження випробувань. Наші професійні технічні спеціалісти можуть бути направлені для надання вказівок щодо приймання на місці.

FAQ

Q1: Які практичні переваги може принести процес ущільненого багатожильного провідника 21/35 кВ XLPE ізольованого силового кабелю?

A: Порівняно зі звичайним провідником з нещільною жилою, ущільнена конструкція може зменшити проміжки між провідниками та підтримувати менший електричний опір. Це також допомагає контролювати підвищення температури під сильним струмовим навантаженням, що корисно для довгострокових додатків передачі електроенергії.

Q2: Яку температуру короткочасного перевантаження може витримати ізоляція з зшитого поліетилену?

В: Довгострокова робоча температура ізоляції з зшитого поліетилену становить 90 ℃. В умовах короткого замикання або короткочасного перевантаження ізоляція може витримувати температуру до 250 ℃ протягом зазначеного короткого періоду. Фактичні робочі обмеження повинні відповідати застосовному стандарту кабелю та умовам встановлення.

Q3: Які функції виконують внутрішні та зовнішні напівпровідникові екрани?

A: Внутрішній і зовнішній напівпровідникові шари допомагають контролювати розподіл електричного поля навколо ізоляції. Зменшуючи локальну концентрацію електричного поля на межі розділу провідника та ізоляції, система екранування підтримує стабільні характеристики ізоляції під час роботи під високою напругою.

Q4: Які основні будівельні моменти для прямого монтажу в землю?

A: Броньована конструкція, як правило, є кращою, якщо пряме поховання потребує додаткового механічного захисту. На дні траншеї можна створити відповідну піщану подушку, а глибина закладення повинна відповідати застосовним специфікаціям проекту. Маршрути кабелів також слід чітко позначити після монтажу, особливо в місцях, де пізніше можуть відбуватися розкопки або рух транспорту.

Q5: Які вимоги до згинання та розташування кабельних лотків або встановлення тунелю?

Відповідь: Мінімальний радіус вигину для одного кабелю не повинен бути меншим, ніж у 15 разів більше його зовнішнього діаметра, якщо інше не вказано у відповідній специфікації. Якщо кілька кабелів прокладено паралельно, необхідно забезпечити достатню відстань для розсіювання тепла. Слід уникати надмірного укладання, щоб запобігти непотрібному підвищенню температури.

Q6: Які середовища непридатні для прямого укладання?

Відповідь: Слід уникати тривалого впливу сильно корозійних стічних вод і незахищеного зовнішнього середовища з інтенсивним сонячним світлом, якщо тільки вибрана конструкція кабелю не була перевірена для цих середовищ. Для встановлення при температурі навколишнього середовища нижче 0 ℃ необхідно вжити відповідних заходів для попереднього нагрівання, щоб зменшити ризик крихкого пошкодження оболонки.

Q7: Які тести слід виконати перед подачею живлення на встановлений кабель?

Відповідь: Після встановлення слід виконати необхідну електричну перевірку та випробування на витримку напруги промислової частоти відповідно до застосовних стандартів і вимог проекту. У ланцюг слід подавати напругу лише після проходження необхідних випробувань і прийняття установки. Технічна допомога може бути надана для конкретних вимог щодо прийняття проекту.
