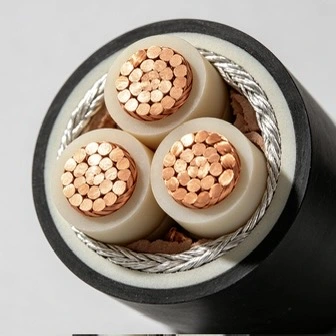

8,7/15 кВ кабель живлення із зшитою поліетиленовою ізоляцією

Кабель живлення Qiancheng 8,7/15 кВ з ізольованим поліетиленовим поліетиленом використовується в системах розподілу електроенергії середньої напруги класу 15 кВ, включаючи нові інсталяції, модернізацію мережі та промислові енергетичні проекти. Асортимент продукції охоплює варіанти мідних та алюмінієвих провідників, різної площі поперечного перерізу та броньовані та неброньовані конструкції. Qiancheng веде власні записи про тестування та виробництво для підтримки перевірки, ідентифікації партії та відстеження продукції.

Конструкція та характеристики продукту

XLPE ізоляція та електричні характеристики

Ізоляція з зшитого поліетилену має нижчі діелектричні втрати, ніж звичайна ізоляція з ПВХ, і широко використовується в кабельних системах середньої напруги. Його зшита структура забезпечує теплові та електричні характеристики, необхідні для безперервної роботи при заданому рівні напруги. У наданих виробничих даних вказується допуск на товщину ізоляції ±0,05 мм, тоді як фактичні допуски та вимоги до випробувань слід перевіряти відповідно до застосовної специфікації продукту.

Металевий екран для роботи на середній напрузі

Кабель містить подвійну екрануючу структуру з мідної стрічки із заданим коефіцієнтом перекриття ≥25%. Металевий екран є частиною системи керування електричним полем кабелю та забезпечує визначений шлях для струму, пов’язаного з несправністю, відповідно до вибраної конструкції. Випробування часткового розряду та витримки напруги можуть бути включені до перевірки готової продукції відповідно до застосовних технічних вимог.

Додаткова конструкція без галогенів із низьким рівнем диму

Варіант безгалогенної оболонки з низьким рівнем диму може бути визначений, якщо вимоги до протипожежних характеристик проекту вимагають зменшення викидів диму та корозійних газів під час горіння. Надані технічні дані вказують на пропускання світла ≥70% для відповідних умов випробування. Для проектів із спеціальними вимогами щодо схвалення пожежної безпеки необхідний стандарт, звіт про випробування та документація повинні бути підтверджені перед виробництвом.

Варіанти мідного та алюмінієвого провідника

Конструкції мідних і алюмінієвих провідників дозволяють адаптувати кабель до різних електричних, монтажних і проектних вимог. Мідь забезпечує вищу електропровідність, тоді як алюміній може зменшити вагу провідника, і його можна розглядати там, де важлива вага кабелю та логістика прокладки на великій відстані. Остаточний вибір повинен враховувати струм, падіння напруги, довжину кабелю, умови монтажу та вимоги до кінцевих з’єднань.

Діапазон площ поперечного перерізу

Наведені специфікації охоплюють широкий діапазон розмірів провідників, а надані дані включають одножильні та трижильні конструкції. Наявність, виробнича довжина та конфігурація провідника повинні бути підтверджені відповідно до необхідної специфікації. Для проектних замовлень у запиті слід чітко вказати матеріал провідника, площу поперечного перерізу, розташування жил, конструкцію оболонки та довжину кабелю.

Варіанти встановлення на відкритому повітрі та під землю

Кабель може постачатися в конструкціях для кабельних лотків, тунелів, траншей і для прямого заглиблення. Якщо потрібен додатковий механічний захист, можна розглянути броньовану конструкцію. Матеріал оболонки, стан ґрунту, вплив ультрафіолетового випромінювання, вологість, хімічний контакт і зовнішні механічні навантаження слід розглядати разом, а не вибирати кабель лише за номіналом напруги.

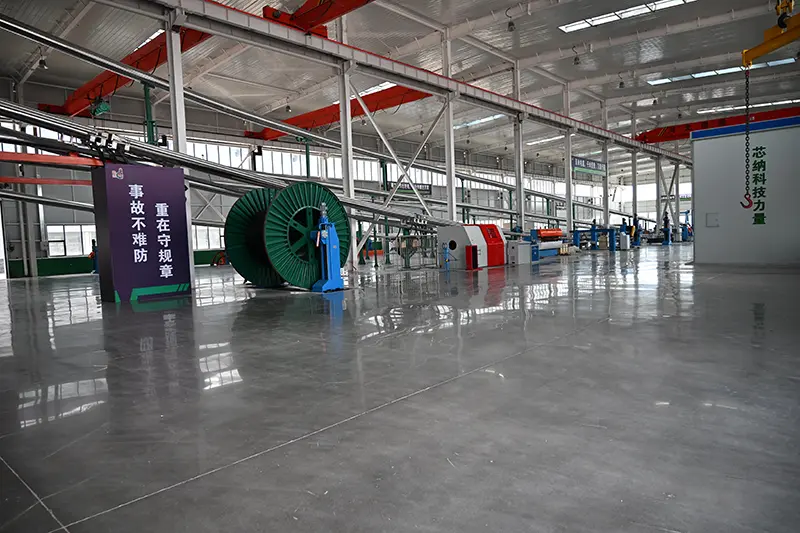

Виробництво та перевірка якості

Qiancheng веде записи про виробництво та випробування кабельної продукції, перевіряючи відповідні електричні та розмірні вимоги відповідно до вибраної специфікації. Залежно від замовлення документація перевірки може включати опір провідника, випробування ізоляції, результати витримки напруги та інші визначені записи випробувань. Ідентифікація партії підтримує відстеження між готовим кабелем і його виробничою документацією.

Технічні характеристики продукції та технічні параметри

Розробка та вибір

Ізоляція та електрична надійність

Вибір кабелю середньої напруги вимагає уваги до стану ізоляції, контролю електричного поля та вимог до електричних випробувань, що застосовуються до проекту. Ізоляція з зшитого поліетилену (XLPE) і система металевого екранування працюють разом як частина ізоляції кабелю. Для встановлення у вологих або хімічно відкритих місцях також слід перевірити матеріал оболонки та стійкість до навколишнього середовища, а не покладатися лише на номінальну напругу.

Вогнезахисні вимоги

Для залізничних транзитних споруд, підземних господарських тунелів, лікарень та іншої закритої інфраструктури вимоги до протипожежних характеристик можуть впливати на вибір конструкції оболонки. Якщо вказано використання безгалогенного кабелю з низьким рівнем диму, необхідні стандарти випробувань на дим, полум’я та викиди газу повинні бути підтверджені специфікацією проекту перед замовленням.

Вибір провідника за умовами проекту

Варіанти з міді та алюмінію слід порівнювати за фактичними електричними та монтажними параметрами. До важливих факторів належать опір провідника, допустимий струм, падіння напруги, вага кабелю, довжина маршруту, спосіб закріплення та вартість встановлення. Значення напруги в технічній таблиці слід використовувати разом із фактичними умовами прокладки проекту, оскільки допустимий струм залежить від монтажу та факторів навколишнього середовища.

Узгодженість зразків, виробництва та перевірок

Для проектних закупівель специфікація зразка повинна відповідати специфікації кінцевого виробництва щодо матеріалу провідника, площі поперечного перерізу, конфігурації сердечника, ізоляції, оболонки та номінальної напруги. Записи перевірки партії є практичним посібником для перевірки готової продукції на відповідність узгодженим технічним вимогам перед відправкою.

Документація для експорту та приймання проекту

Для закордонних проектів необхідну технічну документацію слід визначити перед виробництвом. Залежно від контракту та вимог призначення пакет документів може включати технічні характеристики продукту, звіти про випробування, записи перевірок і сертифікати, які вимагаються проектом або застосовними правилами. У разі потреби замовлення можлива підготовка документації китайською та англійською мовами.

Способи укладання

Методи укладання та примітки до будівництва

Силовий кабель Qiancheng 8,7/15 кВ з ізольованим поліетиленовим поліетиленом може бути встановлений на кабельних лотках, у кабельних тунелях, кабельних траншеях і каналах відповідно до вибраної конструкції. Пряме захоронення можна розглядати там, де відповідні ґрунтові та механічні умови; броньована конструкція зазвичай використовується, коли потрібен додатковий механічний захист.

Під час монтажу слід дотримуватися зазначеного мінімального радіусу вигину, а кабель слід захищати від гострих країв і надмірних тягових зусиль. Якщо температура навколишнього середовища нижче 0 ℃, вимоги до монтажу передбачають попередній нагрів кабелю вище 5 ℃ перед прокладанням. Одножильні кабелі змінного струму не можна встановлювати окремо в сталевих трубах, оскільки нагрівання вихровими струмами може вплинути на роботу кабелю.

Сценарії застосування

Розподіл промислової та гірничої енергії

Загальні застосування включають розподіл електроенергії середньої напруги на шахтах, хімічних заводах і великих промислових підприємствах. Остаточна конструкція повинна бути обрана відповідно до навантаження, способу встановлення, впливу навколишнього середовища та необхідного рівня механічного захисту.

Міська транспортна та комунальна інфраструктура

Розподільні мережі середньої напруги в залізничних транспортних спорудах і підземних комунальних тунелях можуть вимагати додаткових міркувань протипожежної ефективності. Якщо технічні характеристики проекту передбачають використання матеріалів зі зниженим димом і безгалогенних матеріалів, можна вказати відповідну конструкцію оболонки.

Інженерні мережі та мережі підстанцій

Кабель може бути застосований до ланцюгів розподілу та передачі середньої напруги, пов’язаних з новими підстанціями, реконструкцією мереж та розподілом електроенергії. Розмір провідника та спосіб встановлення повинні відповідати розрахунковому навантаженню та умовам траси.

Громадські та комерційні будівлі

Лікарні, комерційні комплекси та інші великі будівлі можуть використовувати кабельні системи середньої напруги для внутрішнього або вхідного розподілу електроенергії. Визначаючи конструкцію кабелю, необхідно разом розглядати протипожежні властивості, простір для прокладки, механічний захист і доступ для обслуговування.

FAQ

Q1: Що робить подвійний екран із мідної стрічки в кабелі середньої напруги?

В: Екран із мідної стрічки є частиною системи керування електричним полем і заземлення. Специфікація, що надається, дає коефіцієнт нахилу екрана ≥25%, тоді як випробування на частковий розряд і витримку напруги можна використовувати для перевірки електричного стану готового кабелю відповідно до застосовних вимог.

Q2: Чому XLPE використовується замість звичайної ПВХ ізоляції для цього класу напруги?

Відповідь: XLPE має електричні та теплові характеристики, які роблять його широко використовуваним у силових кабелях середньої напруги, включаючи нижчі діелектричні втрати та стійкість до старіння через воду. Фактичні характеристики ізоляції слід оцінювати разом із конструкцією кабелю, результатами випробувань та умовами встановлення.

Q3: Коли слід розглядати безгалогенну версію з низьким рівнем диму?

Відповідь: Це можна розглядати, якщо специфікація проекту робить особливий акцент на утворення диму, вміст галогенів або корозійні продукти згоряння. Це часто зустрічається в закритій або густонаселеній інфраструктурі. Застосовний стандарт протипожежної ефективності та необхідна документація випробувань повинні бути підтверджені перед замовленням.

Q4: Чи можна встановити кабель у вологих шахтах або хімічних заводах?

A: Для цих середовищ можна розглядати, коли вибрана оболонка та конструкція кабелю відповідають фактичним умовам. Під час вибору слід переглянути вологість, хімічний вплив, температуру, стан ґрунту та механічні навантаження. Сама по собі наявність ізоляції з зшитого поліетилену не визначає, чи підходить кабель для будь-якого промислового середовища.

Q5: Коли потрібна броньована конструкція?

A: Броньована конструкція, як правило, розглядається там, де кабель може відчувати додаткові механічні навантаження, особливо в прямих установках. Для кабельних лотків, тунелів і захищених траншей може підійти неброньована конструкція, якщо умови встановлення забезпечують достатній механічний захист.

Q6: Які розміри та конфігурації провідника доступні?

A: Технічна таблиця, що надається, охоплює кілька одножильних і трижильних конфігурацій з різними розмірами мідних і алюмінієвих проводів. Необхідний матеріал провідника, площа поперечного перерізу, кількість жил і довжина кабелю повинні бути підтверджені розрахунком проектного навантаження та методом встановлення.

Q7: Як слід вибирати мідні та алюмінієві провідники?

Відповідь: мідь і алюміній слід порівнювати за пропускною здатністю по струму, опором провідника, падінням напруги, вагою кабелю, довжиною маршруту, вимогами до завершення та умовами встановлення. Номінальні значення струму в таблиці є довідковими значеннями для зазначених умов встановлення, і їх не слід розглядати як універсальні значення для кожного проекту.

Q8: Що слід перевірити перед установкою безпосередньо під землю?

A: Перевірте конструкцію кабелю, вимоги до броні, умови ґрунту, маршрут поховання, механічний захист, радіус вигину та відповідну температуру встановлення. Слід видалити гострі предмети з траси кабелю, а монтаж повинен здійснюватися відповідно до визначених проектом процедур поводження та тестування. Для одножильних кабелів змінного струму слід також переглянути розташування металевих каналів, щоб уникнути надмірного нагрівання.

Запитуючи пропозицію, надайте номінальну напругу, матеріал провідника, площу поперечного перерізу, конфігурацію сердечника, довжину кабелю, спосіб встановлення та середовище застосування. Ця інформація дозволяє перевірити конструкцію кабелю та технічну документацію відповідно до фактичних вимог проекту.
