Кабель живлення 12/20 кВ з ізольованим поліетиленовим поліетиленом

Глобальні покупці техніки можуть вибрати кабель живлення Qiancheng 12/20 кВ з ізольованим поліетиленовим поліетиленом, який постачає професійний китайський виробник. Налаштування без галогенів із низьким рівнем диму підтримується для систем розподілу електроенергії 20 кВ у великих підстанціях і нових енергетичних проектах.

Надіслати запит

Опис продукту

Силовий кабель Qiancheng 12/20 кВ з ізольованим поліетиленом із зшитого поліетилену застосовується для нових будівель та проектів реконструкції різних електропередач середньої напруги 20 кВ. Він пропонує дві основні серії: одножильний і трижильний з мідним сердечником YJV і алюмінієвий сердечник YJLV, з додатковою безгалогеновою оболонкою LSZH із низьким рівнем диму. Широко використовується в інфраструктурних проектах нової енергетики та електромережі в країні та за кордоном. Виміряні робочі дані та проекти доступні для перевірки.

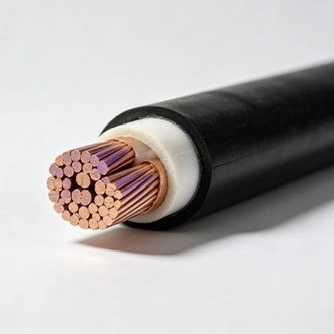

12/20kV XLPE Insulated Power Cable

Технічні характеристики продукції та технічні параметри

Номінальна площа поперечного перерізу провідника (мм²)	Товщина ізоляції (мм)	Товщина оболонки (мм)	Приблизний зовнішній діаметр кабелю (мм)	Опір постійному струму Cu (Ω/км)	Опір постійному струму Al (Ω/км)	Випробувальна напруга (кВ/5 хв)	Ampacity-Cu в повітрі (A)	Ampacity-Al в повітрі (A)	Ampacity-Cu в прямо заглибленому ґрунті (A)	Ampacity-Al в прямо заглибленому ґрунті (A)
1×35	5.5	2.0	27	≤0,524	≤0,868	42	170	135	180	135
1×50	5.5	2.0	29	≤0,387	≤0,641	42	205	160	215	160
1×70	5.5	2.0	30	≤0,268	≤0,443	42	260	200	265	200
1×95	5.5	2.0	32	≤0,193	≤0,320	42	315	245	315	240
1×120	5.5	2.0	34	≤0,153	≤0,253	42	360	280	360	270
1×150	5.5	2.0	35	≤0,124	≤0,206	42	410	320	405	305
1×185	5.5	2.5	38	≤0,0991	≤0,164	42	470	365	455	345
1×240	5.5	2.5	40	≤0,0754	≤0,125	42	555	435	530	400
1×300	5.5	2.5	43	≤0,0601	≤0,100	42	640	500	585	455
1×400	5.5	2.5	45	≤0,0470	≤0,0778	42	745	585	650	520
1×500	5.5	2.5	48	≤0,0366	≤0,0605	42	885	680	765	595
1×630	5.5	2.6	49	≤0,0283	≤0,0469	42	980	790	860	680
1×800	5.5	2.8	57	≤0,0221	≤0,0367	42	1100	910	950	765
1×1000	5.5	2.9	61	≤0,0176	≤0,0291	42	1230	1030	1040	850
1×1200	5.5	3.1	65	≤0,0151	≤0,0247	42	1320	1120	1100	910
3×35	5.5	3.0	57	≤0,524	≤0,868	42	140	110	155	120
3×50	5.5	3.0	60	≤0,387	≤0,641	42	165	130	180	140
3×70	5.5	3.0	63	≤0,268	≤0,443	42	210	165	220	170
3×95	5.5	3.5	67	≤0,193	≤0,320	42	255	200	235	210
3×120	5.5	3.5	71	≤0,153	≤0,253	42	290	225	260	235
3×150	5.5	3.5	74	≤0,124	≤0,206	42	330	255	300	260
3×185	5.5	3.5	78	≤0,0991	≤0,164	42	395	295	350	300
3×240	5.5	3.5	84	≤0,0754	≤0,125	42	455	345	435	345
3×300	5.5	4.0	89	≤0,0601	≤0,100	42	565	390	485	390
3×400	5.5	4.1	96	≤0,0470	≤0,0778	42	640	450	520	440

Переваги порівняно з аналогічними продуктами

Міцніша ізоляція з зшитого поліетилену з тривалою стійкістю до старіння

У порівнянні зі звичайними кабелями, він має низькі діелектричні втрати ізоляції та чудову стійкість до старіння. Допуск на товщину ізоляції контролюється в межах ±0,05 мм, щоб уникнути ризику поломки, спричиненого концентрацією електричного поля. Розрахований термін експлуатації на відкритому повітрі досягає 40 років.

Високоякісна двошарова металева система захисту

Швидкість перекриття щита ≥25%. Він пройшов суворі випробування на стійкість до високої напруги з рівнем часткового розряду нижче 10 пКл. Він справляється з коливаннями навантаження в електромережі та значно зменшує кількість несподіваних відключень електроенергії.

Додаткова спеціальна оболонка LSZH без галогенів із низьким рівнем диму

Малодимні, нетоксичні та не корозійні випари в умовах пожежі з пропусканням світла ≥70%. Доступні повні набори сертифікатів випробувань IEC китайською та англійською мовами для легкого прийняття державних проектів щодо пожежної безпеки.

Гнучкі мідно-алюмінієві провідники для контролю витрат

Типи з мідним сердечником забезпечують низькі втрати в лінії для сценаріїв великого навантаження на короткі відстані. YJLV з алюмінієвим сердечником зменшує власну вагу на 30%, ефективно скорочуючи загальні витрати на проект для передачі електроенергії на великі відстані.

Незалежний контроль якості повного процесу з відстеженням партії

Підприємство володіє лабораторією, акредитованою CNAS. Повне тестове відео заархівовано для кожної партії кабелю живлення Qiancheng 12/20 кВ з ізольованим поліетиленовим поліетиленом. Кабелі прикріплені за допомогою відстежуваних QR-кодів, і підтримується вибіркова перевірка на місці.

12/20kV XLPE Insulated Power Cable

Ефективність безпеки

Електробезпека

Стабільна структура ізоляції протистоїть руйнуванню, викликаному вологою, під час тривалої експлуатації. Він підтримує стабільний опір ізоляції навіть у вологих умовах шахт і хімічних заводів і зменшує випадки короткого замикання.

Пожежна безпека

Звичайні вогнестійкі версії стримують поширення полум'я. Спеціальні безгалогенні варіанти з низьким рівнем диму не виробляють високотоксичних корозійних парів під час пожежі, гарантуючи видимість для проходів евакуації персоналу та придатні для густонаселених районів.

Безпека механічної експлуатації

Броньовані типи стійкі до екструзії та удару каменів. Зовнішня оболонка стійка до ультрафіолетового випромінювання та кислотно-лужної корозії, що запобігає пошкодженню під час зовнішньої та підземної прокладки та усуває небезпеку витоку електричного струму.

Сценарії застосування

Нові енергетичні проекти Головна

Внутрішні лінії електропередачі 20 кВ для фотоелектричних та вітряних підстанцій.

Міська електромережева інфраструктура

Лінії електропостачання середньої напруги для регіональних підстанцій та модернізації та реконструкції міських електромереж.

Великі промислові та гірничодобувні підприємства

Внутрішні системи розподілу електроенергії 20 кВ для хімічних заводів і великих промислових парків.

Міська громадська інфраструктура Залізничний транспорт, підземні комплексні комунальні тунелі, великі лікарні та комерційні комплекси. Для закритих підземних приміщень краще використовувати безгалогенні типи з низьким рівнем диму.

Специфікації монтажу та укладання

Способи укладання

Силовий кабель Qiancheng 12/20 кВ з ізольованим поліетиленовим поліетиленом можна прокладати на кабельних лотках, кабельних траншеях, тунелях і захисних каналах. Панцирні типи рекомендовані для легкого прямого закопування в пухкий ґрунт.

Ключові примітки щодо конструкції

Попередньо нагрійте кабелі вище 5 ℃ перед прокладанням, коли температура навколишнього середовища нижче 0 ℃, щоб запобігти крихкому розтріскуванню ізоляції під дією низьких температур.

Тримайте проводку подалі від гострих країв і кутів, щоб уникнути подряпин на оболонці та потрапляння води, що спричиняє старіння водяного дерева.

Одножильні кабелі змінного струму ніколи не можна встановлювати лише всередині сталевих труб, щоб запобігти нагріванню вихровими струмами, яке прискорює старіння кабелю.

12/20kV XLPE Insulated Power Cable

FAQ

Питання 1: Чи може двошаровий металевий екран 12/20 кВ кабелю живлення з ізоляцією з зшитого поліетилену витримати коливання навантаження електромережі?

A: Двошаровий металевий екран розроблено з частотою перекриття ≥25%, тоді як частковий розряд контролюється нижче 10 пКл. У поєднанні з випробуванням на витримку високої напруги структура екранування допомагає покращити електричну стабільність і зменшити ризик пов’язаних з ізоляцією збоїв під час роботи.

Q2: Як ізоляція з зшитого поліетилену допомагає зменшити старіння водяного дерева?

A: XLPE ізоляція має низькі діелектричні втрати та стабільну електричну продуктивність. Допуск на товщину ізоляції контролюється в межах ±0,05 мм, щоб підтримувати рівномірне електричне поле та зменшувати ризик локалізованої напруги. Правильні методи встановлення, включаючи запобігання пошкодженню оболонки та проникненню води, додатково підвищують довгострокову надійність.

Q3: Чи можна використовувати цей кабель у фотоелектричних та вітрових підстанціях?

A: Так. Він підходить для систем передачі електроенергії середньої напруги в фотоелектричних і вітроенергетичних проектах. Версії з мідним провідником можна вибрати для додатків із високим навантаженням, тоді як версії з алюмінієвим провідником YJLV підходять для більшої відстані передачі, де важливий контроль ваги та вартості.

Питання 4: Яка різниця між звичайними вогнестійкими та безгалогенними версіями з низьким рівнем диму?

A: Звичайні вогнезахисні кабелі в основному зосереджені на обмеженні поширення полум'я. Версії з низьким вмістом диму без вмісту галогенів забезпечують додаткові переваги, включаючи зменшення виділення диму, неагресивні димові гази та світлопроникність ≥70%, що робить їх придатними для закритих приміщень, таких як комунальні тунелі та громадські об’єкти.

Q5: Як працює кабель у вологих шахтах і на хімічних заводах?

A: Стабільна структура ізоляції допомагає підтримувати опір ізоляції у вологих умовах і зменшує ймовірність електричних збоїв. Броньовані версії забезпечують додатковий механічний захист від зовнішнього тиску та ударів у складних умовах встановлення.

Q6: Коли слід вибирати броньовані та неброньовані версії?

A: Неброньовані типи зазвичай використовуються в кабельних лотках, траншеях, тунелях і захисних каналах, де доступний механічний захист. Броньовані типи рекомендовані для прямого поховання або місць з підвищеним механічним навантаженням для підвищення стійкості до зовнішніх пошкоджень.

Q7: Які програми підходять для версії YJLV з алюмінієвим провідником?

A: Версії з алюмінієвими провідниками зазвичай використовуються в проектах передачі на великі відстані через їх меншу вагу та економічні переваги. Версії з мідним провідником є кращими для застосувань, які вимагають вищої провідності або концентрованої навантажувальної здатності.

Q8: Які запобіжні заходи необхідні під час встановлення кабелю в умовах низьких температур?

A: При температурах нижче 0 ℃ рекомендується попередньо нагріти кабель вище 5 ℃ перед установкою, щоб зменшити ризик розтріскування ізоляції. Під час прокладки уникайте надмірних вигинів, гострих країв і механічних пошкоджень, щоб зберегти якість кабелю.
