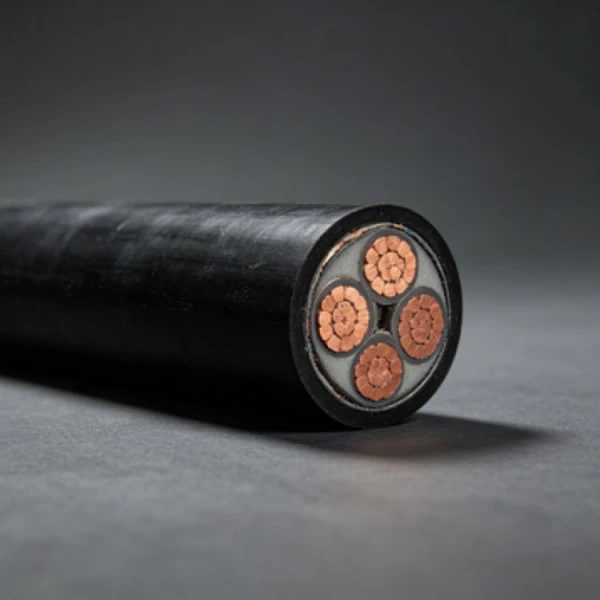

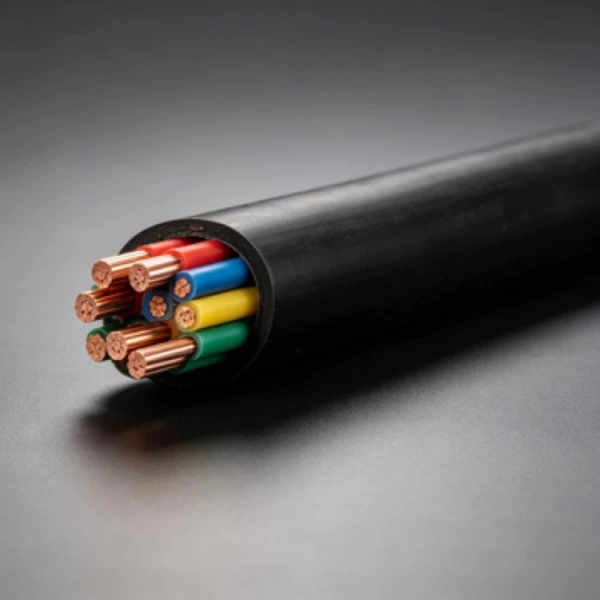

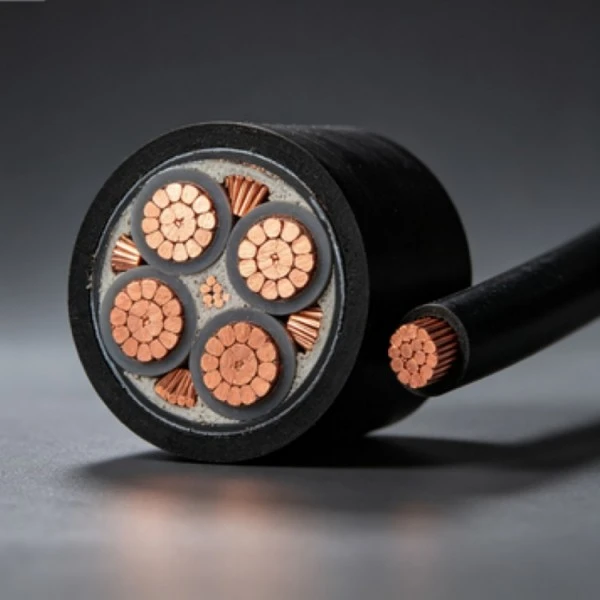

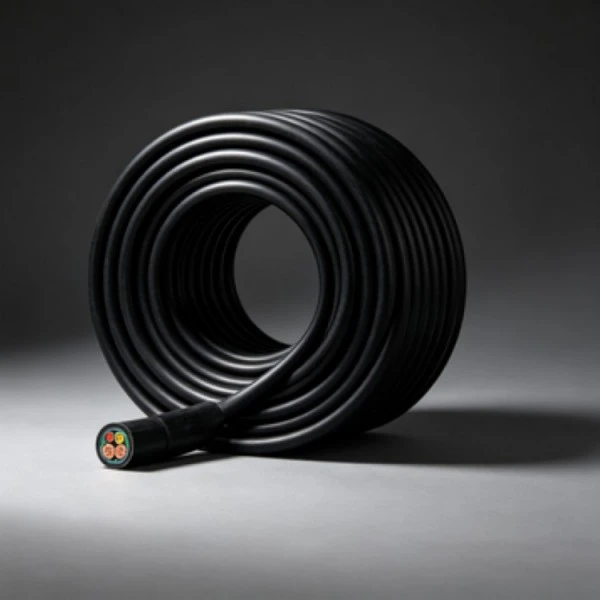

Силовий кабель низької напруги з мідного зшитого поліетилену поєднує в собі мідні провідники з ізоляцією із зшитого поліетилену (XLPE) для передачі та розподілу електроенергії низької напруги. Доступні розміри провідників охоплюють звичайні будівлі, обладнання та розподільні програми, а конструкції одножильних і багатожильних провідників включені в перелічені специфікації. Розмір кабелю, спосіб встановлення та вимоги до проекту повинні бути підтверджені перед виробництвом.
| Номінальний перетин (мм²) | Хв. провідникові дроти | Наружний діаметр провідника (мм) | Товщина ізоляції XLPE (мм) | прибл. ізоляція OD (мм) | Макс. опір провідника при 20 ℃ (Ω/км) |
|---|---|---|---|---|---|
| 1.5 | 1 | 1,36 ± 0,02 | 0.7 | 3.0 | 12.1 |
| 1,5 (B) | 7 | 1,56 ± 0,02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1,75 ± 0,02 | 0.7 | 3.4 | 7.41 |
| 2,5 (B) | 7 | 2,01 ± 0,02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2,22 ± 0,02 | 0.7 | 3.8 | 4.61 |
| 4 (Б) | 7 | 2,52 ± 0,02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2,72 ± 0,03 | 0.7 | 4.3 | 3.08 |
| 6 (Б) | 7 | 3,09 ± 0,03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3,9 ± 0,10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5,0 ± 0,10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6,1 ± 0,10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7,1 ± 0,10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8,2 ± 0,15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9,8 ± 0,15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11,6 ± 0,15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13,2 ± 0,15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14,6 ± 0,20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16,2 ± 0,20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18,5 ± 0,20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20,5 ± 0,20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23,3 ± 0,20 | 2.0 | 27.5 | 0.0470 |

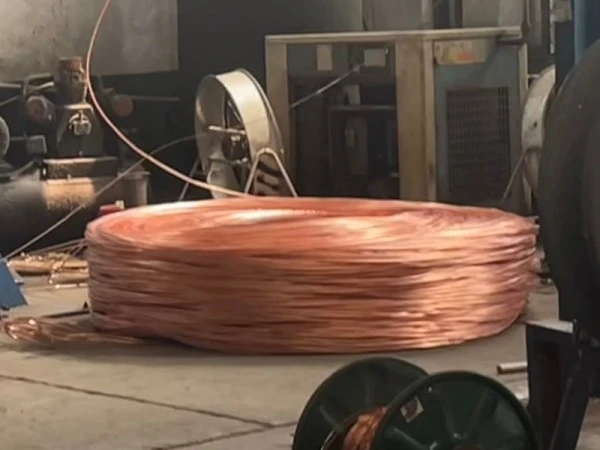

Провідник забезпечує основний струмопровідний шлях кабелю. Специфікації, що поставляються, включають як одножильні, так і багатожильні конструкції з меншим поперечним перерізом, тоді як для більших розмірів використовуються багатодротяні багатожильні провідники. Conductor resistance values at 20℃ are listed in the technical table for specification verification.
Зшитий поліетилен забезпечує первинну електричну ізоляцію навколо мідного провідника. У порівнянні зі звичайним термопластичним поліетиленом, зшитий поліетилен зазвичай вибирають для силових кабелів, де потрібні більш висока теплоздатність і стабільні ізоляційні властивості. Фактичні межі робочої температури повинні відповідати застосовній специфікації продукту.
Діаметр провідника, товщина ізоляції та приблизний діаметр ізоляції змінюються залежно від номінального поперечного перерізу. Ці значення важливі під час перевірки сумісності кабелю з клемами, трубами, кабельними лотками та іншими компонентами установки.
Ізоляція забезпечує захист від звичайного поводження під час монтажу кабелю. Однак кабель не слід розглядати як заміну спеціальної гнучкої або броньованої конструкції, якщо встановлення передбачає безперервний рух, сильний механічний вплив, надмірну силу натягу або інші особливі умови.
Поєднання мідного провідника та ізоляції з зшитого поліетилену забезпечує звичайну конструкцію кабелю живлення низької напруги для розподілу електроенергії. Опір провідника, розміри ізоляції та вимоги до витримуваної напруги повинні бути перевірені відповідно до застосовного стандарту та специфікації проекту перед прийняттям.
Силовий кабель із мідного зшитого поліетилену низької напруги можна вибрати відповідно до електричного навантаження, середовища встановлення та необхідної конструкції провідника, а не просто вибирати поперечний переріз на основі номінального струму.
Розміри готового кабелю слід перевіряти на відповідність застосовній специфікації продукту. Кабель витримує вимоги до випробувальної напруги змінного струму3,5 кВ протягом 5 хвбез руйнування при температурі навколишнього середовища. Застосовна процедура випробування та критерії приймання повинні бути підтверджені відповідним стандартом для замовленого кабелю.
Постійна ідентифікація може включати назву виробника, модель продукту та номінальну напругу відповідно до застосовних вимог до маркування. Конкретний вміст маркування може бути підтверджено перед виробництвом, якщо кабель постачається для використання за кордоном або для конкретного проекту.
Перевірка може охоплювати опір провідника, вимірювання розмірів, стан ізоляції та зазначені електричні випробування. Якщо для проекту потрібні протоколи заводських перевірок або додаткова документація щодо випробувань, ці вимоги мають бути підтверджені під час розміщення замовлення.
Кабельні лотки можна використовувати для розподілу електроенергії в будівлях, на заводах, у підвалах та подібних установках. Кабелі живлення та керування повинні бути розташовані відповідно до електричного проекту з достатньою відстанню для розсіювання тепла та доступу для огляду. Опори, інтервали кріплення та розділення кабелів повинні відповідати застосовним специфікаціям встановлення.
Для прямого закладення траса кабелю, глибина закладення, стан ґрунту та механічний захист повинні бути визначені відповідно до проекту проекту. При укладанні слід уникати гострих предметів і надмірних механічних навантажень. Якщо установка може бути піддана земляним роботам або зовнішнім впливам, слід розглянути додатковий механічний захист.
Монтаж кабелепроводу можна використовувати для прихованого монтажу електропроводки в перегородках, конструкціях підлоги та інших захищених шляхах. Внутрішня частина кабелепроводу повинна бути вільною від сміття та гострих країв, а протягування кабелю має залишатися в межах дозволених механічних властивостей. Кабельні з’єднання повинні розташовуватися в доступних розподільних коробках або розподільному обладнанні, а не всередині прихованих секцій трубопроводу.
Висотні вертикальні монтажі вимагають уваги до ваги кабелю та способу кріплення. Кабелі слід підтримувати з відповідними інтервалами, а не дозволяти їх повній вазі впливати на одну точку з’єднання. Система кріплення також повинна запобігати надмірним рухам і механічним навантаженням під час експлуатації.
Зовнішня установка вимагає врахування сонячного світла, температури, вологи, механічного захисту та конструкції оболонки кабелю. Для підвісної траси слід передбачити відповідні опори та зазори. Якщо кабель піддається впливу умов за межами номінального діапазону застосування, може знадобитися альтернативна оболонка або конструкція кабелю.
Перераховані характеристики варіюються від 1,5 мм² до 400 мм². Менші розміри включають одножильні та багатожильні провідники, тоді як більші розміри використовують багатожильні конструкції. Необхідний розмір слід вибирати відповідно до струму навантаження, падіння напруги, способу встановлення та відповідних електричних вимог.
Суцільні провідники використовують один провід, а багатожильні конструкції складаються з кількох проводів. Суцільні провідники можуть підійти для стаціонарної проводки, де гнучкість не є основною вимогою. Багатожильні провідники забезпечують легше використання, коли кабель потрібно прокласти навколо обладнання або через складніші шляхи встановлення.
Надайте переріз провідника, конструкцію провідника, номінальну напругу, необхідну довжину кабелю, кількість, спосіб монтажу та місце доставки. Для проектних замовлень також слід підтвердити застосовний стандарт, перевірочні документи, вимоги до маркування та специфікації пакування.
Індивідуальну довжину кабелю та ідентифікаційне маркування можна обговорити відповідно до виробничої специфікації та кількості замовлення. Для індивідуальних замовлень укажіть необхідну довжину, допуск, вміст маркування, спосіб пакування та графік доставки, щоб ці деталі можна було переглянути перед виробництвом.
Залежно від застосовного стандарту продукту та специфікації закупівлі перевірка може включати опір провідника, вимірювання розмірів, перевірку ізоляції та випробування на стійкість до напруги змінного струму. Якщо для проекту потрібен певний звіт про заводські випробування або формат перевірки, про це слід повідомити перед виробництвом.
Його можна розглядати для зовнішнього або підземного застосування, якщо вибрана конструкція кабелю та оболонка відповідають умовам встановлення. Умови ґрунту, вологість, сонячне світло, механічне навантаження та температура встановлення повинні бути переглянуті перед підтвердженням специфікації.
Стандартну конструкцію кабелю живлення низької напруги не слід автоматично встановлювати для безперервного перетягування, багаторазового згинання або крутильного руху. Обладнання з такими вимогами зазвичай потребує гнучкої конструкції кабелю, призначеної спеціально для мобільних послуг.
Перевірте модель продукту, поперечний переріз провідника, конструкцію провідника, розміри ізоляції, довжину кабелю, маркування та застосовний стандарт. Для повторюваних проектів узгодженість цих специфікацій допомагає зменшити відмінності між виробничими партіями та спрощує вхідну перевірку.
Надайте необхідний розмір провідника, конструкцію, довжину кабелю, кількість, спосіб монтажу та місце призначення.Цяньченможе переглянути технічні вимоги та підтвердити наявні специфікації та документацію перед виробництвом.
