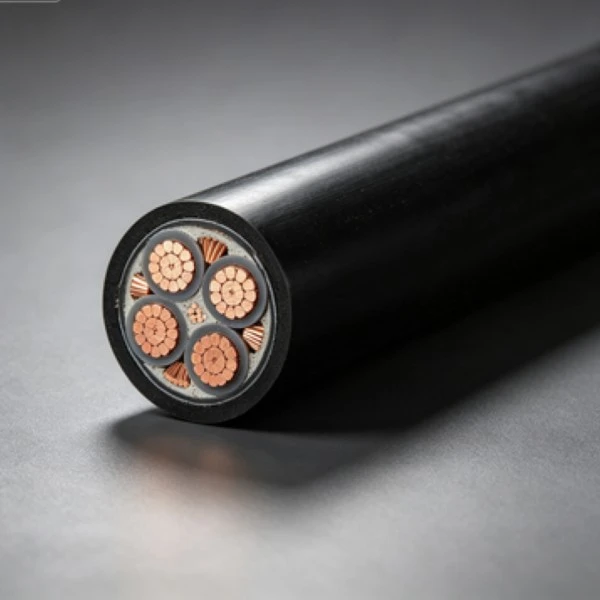

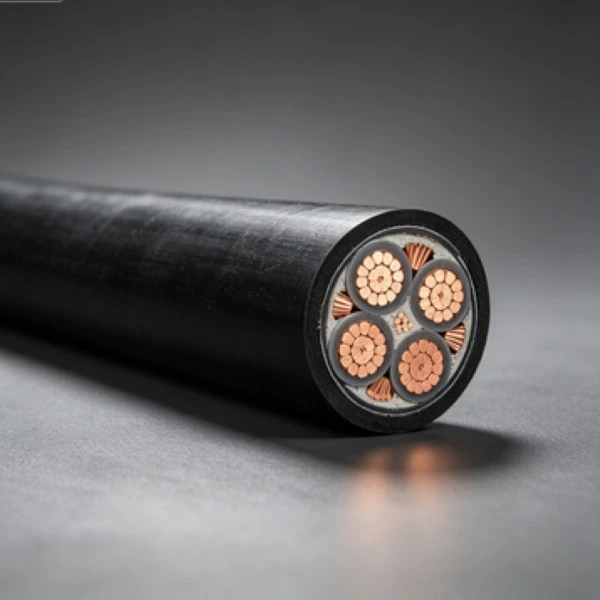

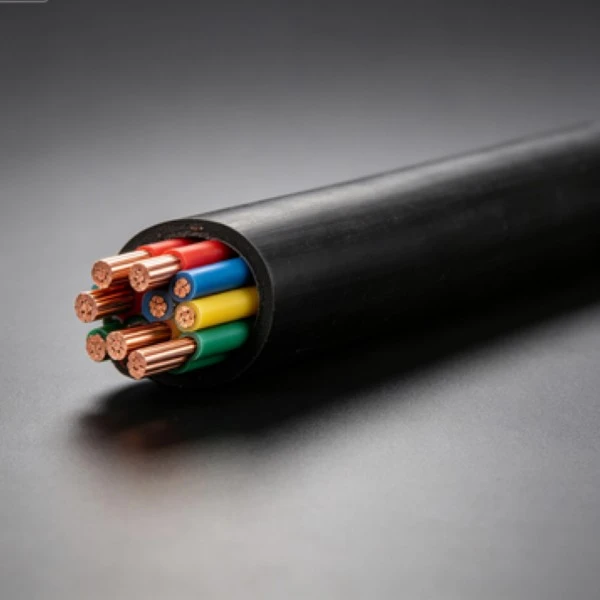

Мідний ПВХ кабель живлення низької напруги

Силовий кабель низької напруги з мідного ПВХ - це конструкція кабелю низької напруги з використанням мідних провідників з ізоляцією з ПВХ. Qiancheng виробляє цей тип кабелю з різними розмірами провідників і конфігураціями для розподілу електроенергії, підключення обладнання та інших фіксованих ланцюгів низької напруги. Необхідний поперечний переріз провідника, спосіб монтажу, довжина кабелю та робоче середовище повинні бути підтверджені перед виробництвом.

Варіанти постачання та виробництва

Qiancheng може організувати виробництво відповідно до необхідного поперечного перерізу провідника, довжини кабелю, кількості та конструкції кабелю. Загальні розміри провідників охоплюють застосування від невеликих розгалужених ланцюгів до розподілу низької напруги з великим струмом. Для проектних замовлень специфікації, упаковка, маркування оболонки та вимоги до доставки можуть бути підтверджені до виробництва.

Специфікація та довжина

Доступні специфікації можна вибрати відповідно до необхідного розміру провідника та умов встановлення. Для проектів, які вимагають певної довжини кабелю або ідентифікаційної інформації, можна обговорити поставку нарізної довжини та ідентифікацію оболонки.

Перевірка та документація

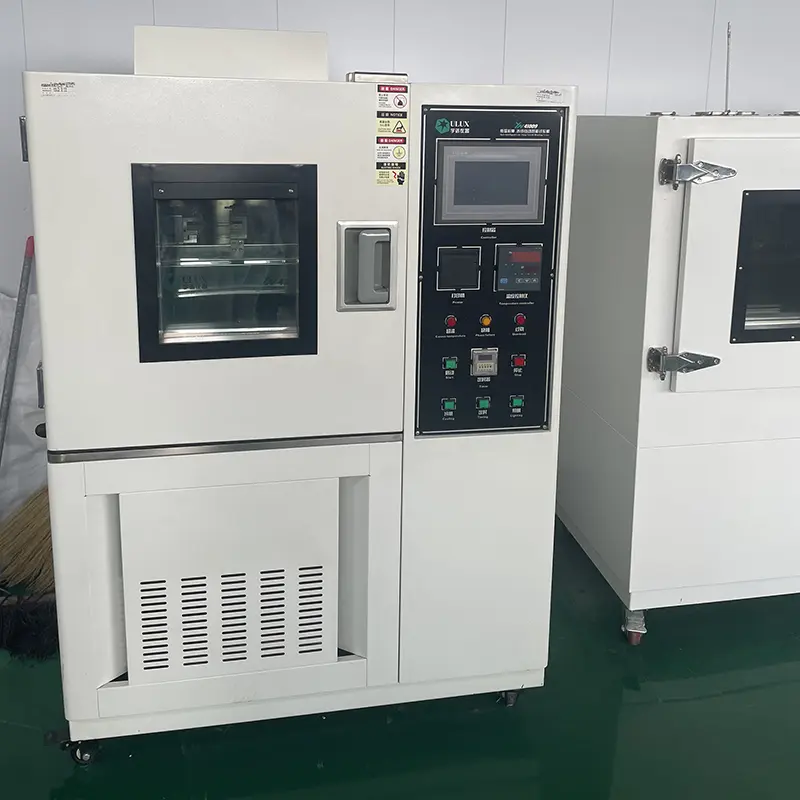

Готові кабелі можна перевірити на опір провідника, стан ізоляції, узгодженість розмірів та інші відповідні вимоги. Записи перевірки та технічні документи можуть бути надані відповідно до специфікації продукту та вимог проекту.

Матеріально-конструкційний контроль

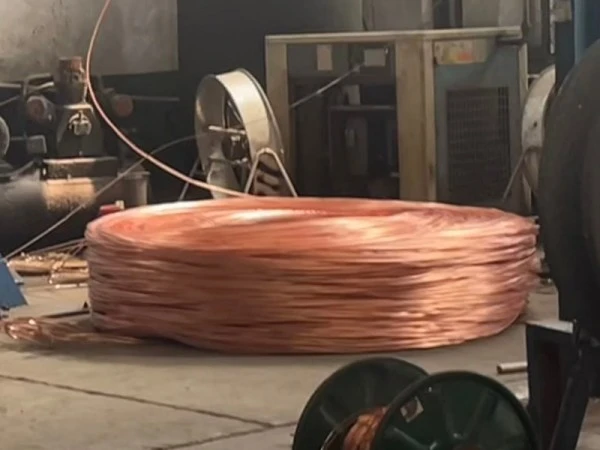

Виробничий контроль охоплює обробку провідників, екструзію ПВХ ізоляції та перевірку готового кабелю. Ключові розміри, такі як діаметр провідника, товщина ізоляції та готовий зовнішній діаметр, перевіряються на відповідність застосовним технічним вимогам, щоб підтримувати узгодженість між виробничими партіями.

Конфігурація для різних установок

Розмір і конструкція провідника повинні відповідати очікуваному навантаженню, рівню напруги, методу прокладки, температурі навколишнього середовища та механічним умовам. Стаціонарна внутрішня проводка, кабельний канал, з’єднання обладнання та інші низьковольтні пристрої можуть потребувати різних специфікацій, навіть якщо номінальна напруга однакова.

Розміри та технічні параметри виробу

Безпека та конструктивні характеристики

Електроізоляція

Мідні провідники забезпечують шлях проходження струму, а ПВХ-ізоляція відокремлює провідник від навколишнього середовища. Фактична пропускна здатність по струму та допустима робоча температура залежать від розміру провідника, способу встановлення, умов навколишнього середовища та застосовної специфікації кабелю.

Поведінка полум'я

Компаунди ПВХ можуть забезпечити вогнезахисні характеристики залежно від вибраного складу матеріалу та відповідного стандарту продукту. Якщо в проекті визначена конкретна класифікація вогнестійкості, необхідний клас слід підтверджувати відповідно до технічної документації кабелю, а не припускати лише з ПВХ матеріалу.

Механічний захист

ПВХ-ізоляція та оболонка забезпечують захист від звичайного поводження та впливу навколишнього середовища під час належного встановлення. Під час будівництва кабель все одно слід захищати від надмірного тягового зусилля, гострих країв, здавлювання та згинання за вказані межі.

Екологічні умови

Кабель можна розглядати для звичайних внутрішніх і зовнішніх низьковольтних установок, якщо обрана конструкція ПВХ відповідає умовам навколишнього середовища. Вологість, температура, сонячне світло, вплив хімічних речовин і механічне навантаження слід оцінювати для установок поза нормальними умовами електропроводки в будівлі.

Безпека монтажу

Правильний розмір провідника, захист ланцюга та спосіб монтажу важливі для безпечної роботи. Вибір кабелю повинен враховувати очікуваний струм навантаження, падіння напруги, температуру навколишнього середовища, умови угруповання та дозволений метод встановлення. Приховане встановлення також має відповідати чинним місцевим електричним нормам.

Сценарії застосування

Електропроводка житлових будинків і будинків

Мідний ПВХ низьковольтний кабель живлення може бути призначений для ланцюгів низької напруги в будинках, квартирах та інших будівлях, включаючи освітлення, розетки та відгалуження обладнання. Тип кабелепроводу, розмір провідника та умови встановлення повинні бути підтверджені відповідно до електричного проекту.

Комерційні та громадські будівлі

Типові області застосування включають магазини, офіси, готелі, школи, лікарні та інші комерційні або громадські будівлі, де потрібні низьковольтні ланцюги живлення. Технічні характеристики кабелю повинні відповідати навантаженню ланцюга, методу прокладання та місцевим електричним вимогам.

Будівництво та тимчасові споруди

Кабель можна використовувати для відповідних тимчасових або постійних ланцюгів низької напруги на будівельних майданчиках, збірних будинках і об'єктах. Там, де кабелі піддаються повторюваним рухам, ударам або тягнучому ходу, натомість слід розглянути конструкцію, спеціально призначену для гнучкого обслуговування.

Легка промисловість

Низьковольтні ланцюги в майстернях, складах, логістичних приміщеннях та інших середовищах легкої промисловості можуть використовувати цей тип кабелю для освітлення, підключення обладнання та розподілу електроенергії. Під час визначення відповідної оболонки та методу встановлення слід переглянути пил, температуру, вплив масла та хімічних речовин.

Сільське та сільськогосподарське господарство

Застосування можуть включати сільські будівлі, сільськогосподарські об’єкти, освітлення ферм та іншу низьковольтну інфраструктуру. На відкритому повітрі або у вологих місцях потрібно звернути увагу на захист від вологи, вплив УФ-променів, механічний захист і застосовний метод встановлення.

Комунальні та допоміжні об'єкти

Кабель можна використовувати у відповідних ланцюгах низької напруги для освітлення, обладнання для моніторингу та допоміжних електричних об’єктів у громадах, паркувальних зонах, парках та інших муніципальних середовищах. Обрана специфікація повинна відповідати фактичній трасі та умовам навколишнього середовища.

Експортні та закордонні проекти

Для закордонних проектів конструкцію кабелю та документацію слід перевіряти на відповідність електричним стандартам і вимогам сертифікації, що застосовуються на ринку призначення. Розмір провідника, номінальну напругу, характеристики ізоляції та оболонки, упаковку, маркування та тестову документацію можна підтвердити перед відправленням.

Обладнання та відгалужувальні схеми

Кабель також можна розглядати для підключення низьковольтного обладнання, відгалужень і допоміжних електричних систем. Застосування, пов’язані з безперервним рухом, високим механічним навантаженням, високою температурою або спеціальними вимогами до протипожежних характеристик, можуть потребувати іншої конструкції кабелю.

FAQ

Q1: Як визначається специфікація кабелю для ланцюгів 1,5 мм², 2,5 мм² і 4 мм²?

A: Поперечний переріз провідника слід вибирати відповідно до очікуваного струму навантаження, допустимого падіння напруги, способу встановлення, температури навколишнього середовища та довжини ланцюга. Значення, наведені в технічній таблиці, надають дані про розміри провідника та опір, але їх не слід використовувати окремо для визначення допустимого струму для конкретної установки.

Q2: Чи можна постачати різні конструкції провідників для однакового номінального перерізу?

A: Технічна таблиця включає як одножильні, так і багатожильні конструкції для деяких менших розмірів провідників, наприклад 1,5 мм², 2,5 мм², 4 мм² і 6 мм². Відповідна конструкція залежить від необхідної гнучкості, способу встановлення та відповідної специфікації.

Q3: Які тести слід перевірити перед поставкою?

A: Типові елементи перевірки можуть включати опір постійного струму провідника, стан ізоляції, розмірні вимірювання та перевірку витримки напруги відповідно до застосовного стандарту продукту та специфікації придбання. Якщо для проекту потрібні спеціальні звіти про перевірку або протоколи випробувань, ці вимоги мають бути підтверджені перед виробництвом.

Питання 4: Чи можна постачати кабель для закордонних проектів?

A: Замовлення за кордоном можна переглядати відповідно до напруги на ринку призначення, стандарту кабелю, маркування, упаковки та вимог до документації. Відповідний стандарт слід визначити заздалегідь, оскільки вимоги до кабелю низької напруги відрізняються на різних ринках.

Q5: Чи можна налаштувати довжину кабелю та маркування оболонки?

A: Довжина кабелю, ідентифікаційне маркування та упаковка можуть бути обговорені відповідно до виробничої специфікації та кількості замовлення. Для індивідуальних вимог необхідну інформацію про маркування, допуск на довжину, спосіб упаковки та кількість доставки слід підтвердити перед виробництвом.

Q6: Яку інформацію слід надати під час запиту пропозиції?

A: Надайте потрібний поперечний переріз провідника, конструкцію кабелю, номінальну напругу, загальну довжину, кількість замовлення, застосування, спосіб монтажу та місце доставки. Для проектних замовлень необхідно також включити необхідний стандарт, перевірочні документи, маркування оболонки та специфікації пакування.

Q7: Чи підходить цей кабель для обладнання, що постійно рухається?

Відповідь: стандартні конструкції низьковольтних силових кабелів із ПВХ зазвичай вибираються відповідно до визначеного способу встановлення. Якщо кабель буде зазнавати безперервного перетягування, багаторазового згинання або скручування, слід розглянути можливість використання гнучкого кабелю, призначеного для мобільного зв’язку.

Q8: Що слід перевірити перед встановленням?

A: Перевірте модель кабелю, розмір провідника, номінальну напругу, довжину кабелю та застосовний стандарт відповідно до специфікації проекту. Під час монтажу дотримуйтеся необхідного радіуса вигину та умов протягування, а також захищайте кабель від надмірної механічної сили, гострих країв і невідповідного впливу навколишнього середовища.

Для пропозиції мідного кабелю живлення низької напруги з полівінілхлориду вкажіть необхідний розмір провідника, рівень напруги, кількість, довжину кабелю, спосіб монтажу та місце призначення. Qiancheng може переглянути специфікацію та підтвердити застосовні вимоги до виробництва та документації перед розміщенням замовлення.
