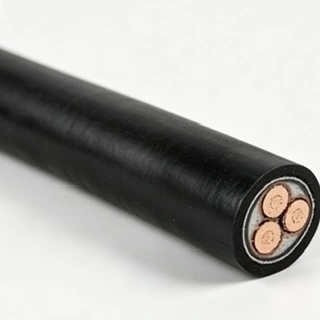

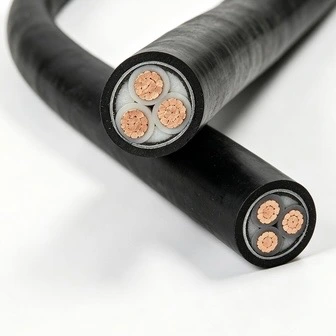

Кабель живлення 26/35 кВ з ізоляцією з зшитого поліетилену

Силовий кабель Qiancheng 26/35 кВ з ізольованим поліетиленовим поліетиленом є кращим вибором для інженерних закупівель. Він відрізняється стабільною якістю, повною відповідністю та високою надійністю. Він широко застосовується для будівництва нових магістральних електромереж 35 кВ, а також для реконструкції та модернізації існуючих ліній електропостачання.

Технічні характеристики продукту та таблиця технічних параметрів

Технічні характеристики

Радіус вигину

Допустимий радіус вигину для одножильного кабелю: 20 (d+D) ±5%

Допустимий радіус вигину для багатожильного кабелю: 15 (d+D) ±5%

D = фактичний зовнішній діаметр кабелю (мм)

d = фактичний діаметр провідника (мм)

Температура укладання

Попередній підігрів обов'язковий, якщо укладання здійснюється при температурі нижче 0℃.

Перепад висоти укладання

Відсутність обмежень щодо вертикального перепаду висоти для прокладки кабелю.

Ефективність безпеки

Техніка безпеки при роботі з електроприладами

Усі силові кабелі Qiancheng 26/35 кВ із зшитою поліетиленовою ізоляцією перед доставкою пройшли повні випробування. Всі результати лабораторних досліджень відповідають стабільним стандартам, виключаючи приховані ризики пробою ізоляції та короткого замикання під час тривалої експлуатації.

Протипожежна безпека

Вогнестійкі версії ефективно стримують поздовжнє поширення полум'я. Для безгалогенних типів з низьким рівнем диму пропускна здатність світла під час згоряння перевищує 75% без токсичних і корозійних галогенідів. Кілька проектів міських підземних інженерних тунелів пройшли приймання пожежного нагляду за один раз за допомогою цього кабелю.

Безпека механічного захисту

Броньована конструкція стійка до здавлювання та подряпин під дією зовнішньої екскаваційної сили. Зовнішня оболонка виконана зі стійкого до погодних умов ПВХ/ПЕ. Для встановлення на відкритому повітрі та під землю забезпечує стійкість до ультрафіолетового випромінювання та кислотно-лужної корозії ґрунту, зменшуючи частоту перевірок на місці та обслуговування.

Сценарії застосування

Сектор нової енергетики: магістральні кабелі електропередачі в підстанціях підвищення напругою 35 кВ для проектів вітрової та фотоелектричної енергетики.

Міські електромережі: об’єднання міських підстанцій 35 кВ та модернізація старих високовольтних ліній.

Промислові підприємства: виділені високовольтні лінії електроживлення для великих металургійних, хімічних і шахтних баз.

Муніципальна інфраструктура: розподіл електроенергії для обмежених просторів, таких як підземні комплексні комунальні тунелі, залізничний транзит і великі промислові центри.

FAQ

Питання 1: Чи обмежена прокладка силового кабелю із зшитою поліетиленовою ізоляцією 26/35 кВ вертикальною різницею висоти?

A: Для цього кабелю немає конкретних обмежень щодо різниці у висоті вертикального прокладання. Його можна розглядати для установок зі значними змінами висоти, включаючи вали, схили та гірські ділянки, за умови, що обрана конструкція відповідає вимогам проекту.

Питання 2: Які відмінності між вогнезахисною та безгалогенною версіями з низьким рівнем диму?

A: Версія з низьким вмістом диму, що не містить галогенів, утворює менше диму під час згоряння та не виділяє корозійних газів, що містять галоген. Його характеристики оптичної видимості та низького димлення можуть бути перевагами в закритих приміщеннях, таких як підземні господарські тунелі, де вимоги до вогню та диму є більш вимогливими.

Q3: Який захист забезпечує броньована конструкція для застосування на відкритому повітрі та безпосередньо під землею?

Відповідь: броньована конструкція забезпечує додатковий механічний захист від здавлювання, удару та пошкодження під час виїмки. Залежно від вибраного матеріалу оболонки, кабель також може забезпечувати стійкість до ультрафіолетового випромінювання та кислотно-лужних умов у ґрунті, що робить його придатним для встановлення на відкритому повітрі та безпосередньо під землю, де присутні ці умови.

Q4: Які електричні випробування проводяться перед доставкою?

A: Готові кабелі проходять відповідні електричні випробування, визначені для продукту та вимог проекту. Елементи перевірки можуть включати показники ізоляції та витримки напруги, що допомагає перевірити електричний стан кабелю перед транспортуванням і встановленням.

Q5: Які додатки для нових енергетичних проектів можуть використовувати цей кабель?

Відповідь: Типові сфери застосування включають основні схеми передачі електроенергії в підстанціях підвищення напругою 35 кВ для вітрових і фотоелектричних проектів. Кабель також можна розглядати для мереж міських підстанцій, реконструкції ліній високої напруги та виділених схем електропостачання для гірничодобувних і хімічних об’єктів.

Q6: Що слід враховувати при монтажі кабелю при низьких температурах?

В: Пряме укладання не рекомендується, якщо температура навколишнього середовища нижче 0 ℃. Якщо встановлення при низьких температурах неминуче, кабель слід попередньо нагріти відповідно до застосовних вимог щодо встановлення, щоб зменшити ризик розтріскування або механічного пошкодження ізоляції та оболонки.

Q7: Які програми розподілу електроенергії в обмеженому просторі можливі?

A: Кабель можна використовувати для розподілу електроенергії в закритих інженерних середовищах, таких як підземні комунальні тунелі, залізничні транзитні об’єкти та великі промислові парки. Відповідну конструкцію кабелю слід вибирати відповідно до протипожежних характеристик проекту, вимог монтажу та навколишнього середовища.
