Кабель живлення 18/30 кВ із зшитою поліетиленовою ізоляцією

Для інженерних інженерних проектів розподілу електроенергії високої напруги найкращим вибором є кабель живлення Qiancheng із ізольованим поліетиленовим поліетиленом 18/30 кВ. Він відповідає будівельним вимогам для проектів з передачі та розподілу електроенергії класу 30 кВ.

Технічні характеристики продукту та таблиця технічних параметрів

Переваги порівняно з аналогічними продуктами

Провідна технологія ізоляції

Використовується високоякісна ізоляція із зшитого поліетилену із зшитого поліетилену (XLPE), оснащена виробничою лінією потрійної спільної екструзії та онлайн-лазером для вимірювання товщини для забезпечення рівномірної товщини ізоляції та запобігання утворенню водяного дерева. Порівняно зі звичайними кабелями, він забезпечує менші діелектричні втрати з розрахованим терміном служби поза приміщенням до 40 років.

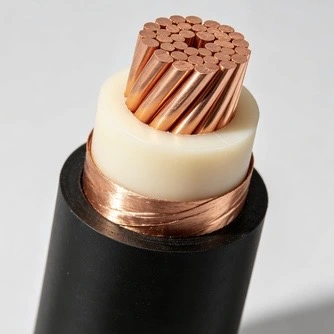

Оптимізована двошарова структура екрану

Подвійний щит із мідної стрічки зі швидкістю перекриття ≥25%. Він пройшов суворі випробування на витримку напруги та частковий розряд, здатний справлятися з великими коливаннями навантаження в електромережі та зменшувати ризики несподіваної поломки та відключення електроенергії.

Гнучкі варіанти матеріалів

Версії з мідним сердечником відрізняються низькими втратами в лінії, що підходить для підстанцій із великим навантаженням на короткі відстані. YJLV з алюмінієвим сердечником зменшує власну вагу на 30%, ефективно скорочуючи загальні витрати на транспортування та прокладання для проектів з передачі електроенергії на великі відстані.

Повна система відстеження якості

Кожна партія силового кабелю із зшитою поліетиленовою ізоляцією Qiancheng 18/30 кВ проходить незалежне тестування з архівуванням відео тестів. Надаються відстежувані QR-коди. Підтримується вибіркова перевірка замовника на місці, щоб уникнути розбіжностей у якості зразків і товарів масового виробництва.

Додаткова версія LSZH без галогенів з низьким рівнем диму

Варіант із низьким вмістом диму без галогенів утворює мало нетоксичного диму під час горіння. Доступні повні набори сертифікатів випробувань IEC китайською та англійською мовами для легкого проходження перевірки пожежної безпеки для проектів громадської інфраструктури.

Ефективність безпеки

Електробезпека

Перед доставкою проводяться суворі випробування на витримку високої напруги та частковий розряд. Він стабільно працює у вологих шахтах і на хімічних заводах, знижуючи ризик короткого замикання та руйнування ізоляції.

Пожежна безпека

Спеціальна безгалогенна версія з низьким вмістом диму самозатухає під час пожежі та не виділяє їдких токсичних парів, забезпечуючи евакуацію персоналу під час сценаріїв пожежі та підходить для інженерних проектів з великою щільністю людей.

Довгострокова безпека експлуатації

Стійкий до старіння та ультрафіолетового випромінювання. Він стійкий до пошкоджень і старіння під час тривалої прокладки прямо під землею або на відкритому повітрі, що значно знижує витрати на періодичну перевірку та заміну кабелю.

Сценарії застосування

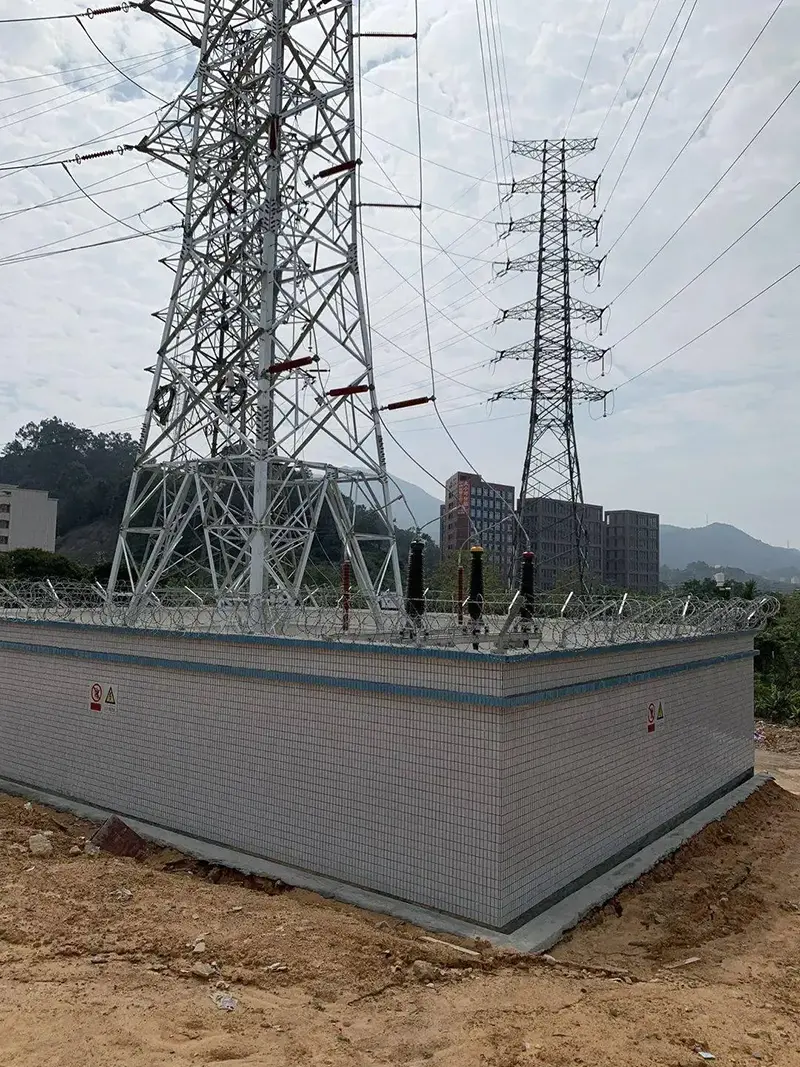

Міські підстанції, масштабні індустріальні парки, шахти та хімічні бази, залізничний транзит, підземні комплексні комунальні тунелі та опорні лінії електропередач для електростанцій нової енергії.

Вимоги до встановлення та укладання

1. Температура навколишнього середовища не повинна бути нижчою за 0 ℃. Рекомендується попереднє нагрівання кабелів перед будівництвом при низьких температурах, щоб запобігти пошкодженню ізоляції від крихкого розтріскування.

2. Суворо дотримуйтеся специфікацій щодо мінімального радіуса вигину. Тримайте проводку подалі від гострих країв і кутів, щоб уникнути подряпин на оболонці та потрапляння води, що може призвести до старіння ізоляції.

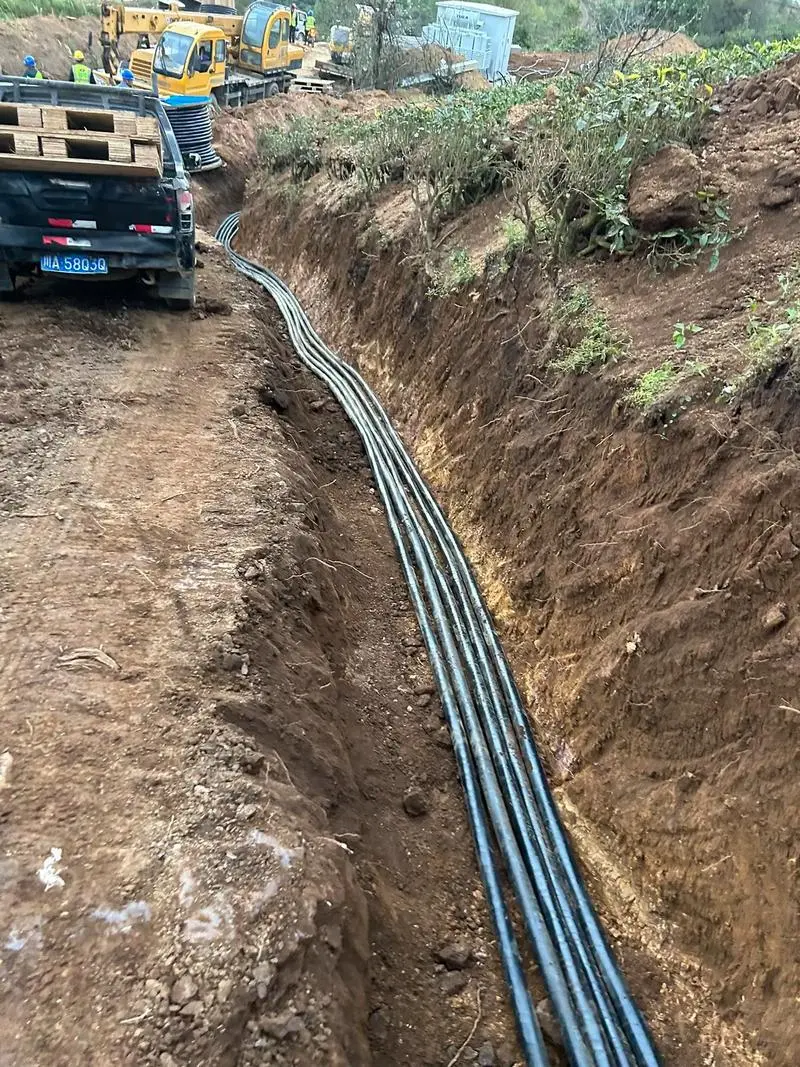

3. Прийнятні методи прокладки включають прокладку кабельних лотків усередині приміщень, кабельні тунелі, кабельні траншеї, монтаж труб і пряме закопування в пухкий ґрунт. Броньовані кабелі можуть витримувати легкі зовнішні механічні навантаження.

4. Одножильні кабелі змінного струму не можна прокладати лише всередині сталевих труб, щоб уникнути нагрівання вихровими струмами, що прискорює старіння кабелю.

FAQ

Q1: Товщина ізоляції силового кабелю з ізольованим поліетиленом 18/30 кВ є відносно товстою. Як підтримується рівномірна товщина під час виробництва?

A: Виробнича лінія потрійної спільної екструзії з онлайн-лазерним вимірюванням товщини використовується для моніторингу розмірів ізоляції під час виробництва. Це допомагає підтримувати стабільну товщину ізоляції з зшитого поліетилену та підтримує стабільні діелектричні характеристики. Заявлений розрахунковий термін служби для зовнішнього застосування може досягати 40 років за певних умов експлуатації.

Q2: Яку захисну функцію виконує подвійний екран із мідної стрічки під час коливань навантаження електромережі?

Відповідь: щит із мідної стрічки має задану частоту перекриття ≥25%. Система екранування разом із тестуванням на витримку напруги та частковим розрядом допомагає контролювати електричне поле та підтримує ефективність ізоляції, коли енергосистема зазнає змін у робочому навантаженні.

Q3: Як слід вибирати версії з мідним і алюмінієвим сердечником для проектів міжміських підстанцій?

A: Конструкція з мідним сердечником зазвичай розглядається там, де потрібна висока провідність і передача великого навантаження на менші відстані. Конструкцію YJLV з алюмінієвим сердечником можна розглядати для довших маршрутів передачі, де менша вага кабелю є важливим фактором. Остаточний вибір також повинен враховувати потужність струму, падіння напруги, умови встановлення та загальну довжину кабелю.

Q4: Як працює кабель у вологих середовищах високої напруги, таких як шахти та хімічні заводи?

A: Відповідні випробування на витримку високої напруги та частковий розряд проводяться відповідно до застосовних вимог. Ізоляція з зшитого поліетилену забезпечує систему електричної ізоляції, тоді як конструкцію кабелю слід вибирати відповідно до впливу вологи, температури, хімічного контакту та інших умов на шахтах або хімічних підприємствах.

Q5: Що слід враховувати для довгострокового прямого поховання та зовнішнього встановлення?

A: Конструкція кабелю забезпечує стійкість до старіння та ультрафіолетового випромінювання, тоді як броньовані версії пропонують додатковий механічний захист для умов монтажу, коли кабель може піддаватися зовнішнім впливам. Для прямого заглиблення або застосування на відкритому повітрі тип оболонки, умови ґрунту, вплив сонячного світла та механічний захист слід переглянути перед встановленням.

Q6: Що слід враховувати при згинанні кабелю під час встановлення?

Відповідь: Зазначений мінімальний радіус вигину слід дотримуватися під час встановлення. Слід уникати гострих країв, надмірного згинання та силового витягування, щоб запобігти пошкодженню оболонки. Правильне поводження є особливо важливим для високовольтних кабельних систем, оскільки механічне пошкодження може вплинути на систему ізоляції та її довгострокову роботу.

Питання 7: Коли безгалогенна версія з низьким рівнем диму надається перевагу порівняно зі звичайним типом оболонки?

A: Безгалогенна версія з низьким рівнем диму призначена для обмеження диму та корозійних галогеновмісних викидів під час згоряння. Його можна розглядати для щільно населеної або закритої інфраструктури, включаючи залізничні транзитні об’єкти та підземні комунальні тунелі, де вимоги до димо- та пожежобезпечності є більш вимогливими.

Q8: Які запобіжні заходи потрібні під час встановлення кабелю за низьких температур?

A: Рекомендована температура навколишнього середовища для укладання не повинна бути нижче 0 ℃, якщо інше не вказано у відповідній процедурі встановлення. Якщо необхідна установка при низьких температурах, необхідно вжити відповідних заходів для попереднього нагрівання, щоб зменшити ризик крихкого пошкодження ізоляції. Для одножильних кабелів змінного струму встановлення всередині сталевих труб також має відповідати застосовним вимогам, щоб уникнути надмірного нагрівання вихровими струмами.
