Кабель управління з вогнестійкої міді XLPE

Моделі продуктів: N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23 тощо.

У системах протипожежного захисту та аварійного керування кабель керування повинен продовжувати передавати електричні сигнали під час впливу надмірної температури або вогню. Вогнестійкий мідний контрольний кабель із зшитого поліетилену (XLPE) призначений для цих низьковольтних ланцюгів, охоплюючи конфігурації для внутрішньої прокладки, екранованої сигнальної проводки та механічно захищених установок. Асортимент продукції включає неброньовані, екрановані та броньовані конструкції для різних умов укладання.

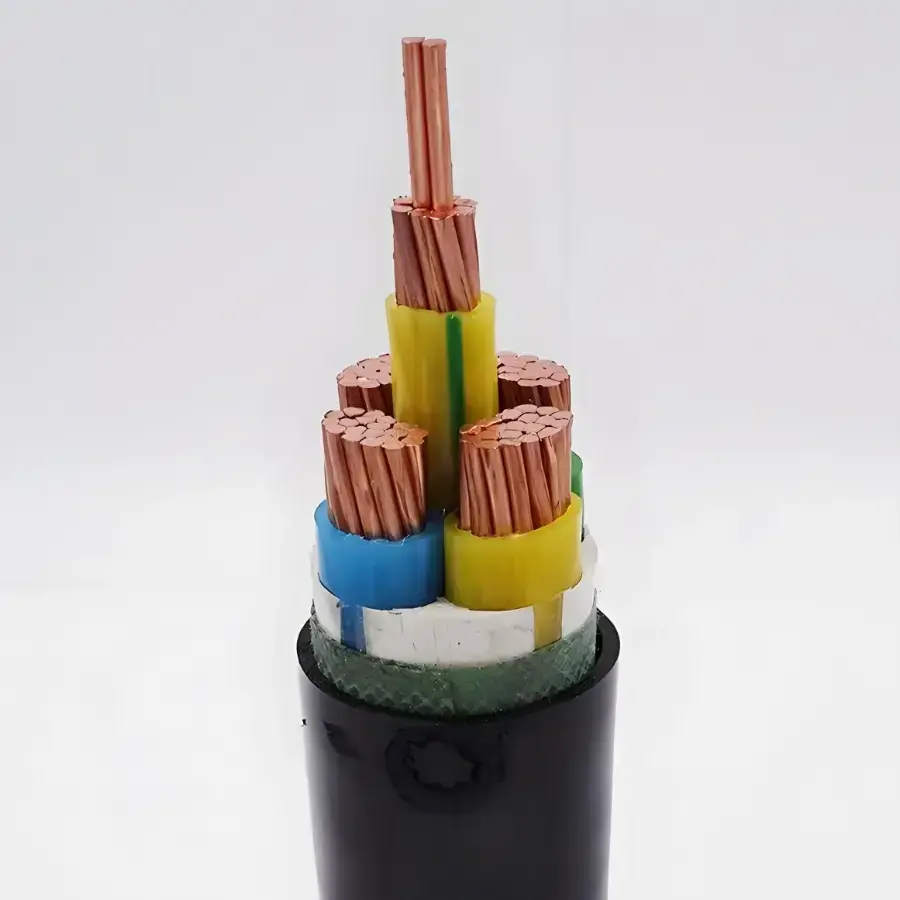

Кабель містить мідний провідник, ізоляцію з зшитого поліетилену та двошарову вогнестійку структуру із синтетичної слюдяної стрічки. Технічні дані, що надаються, вказують на максимальну тривалу робочу температуру 90 ℃ для ізоляції з сшитого поліетилену. Кількість жил, поперечний переріз провідника, екранування та бронювання можна вибрати відповідно до схеми керування, підключення обладнання та способу встановлення.

Специфікація продукту, розміри та таблиця технічних параметрів

Конструкція та вогнестійкість

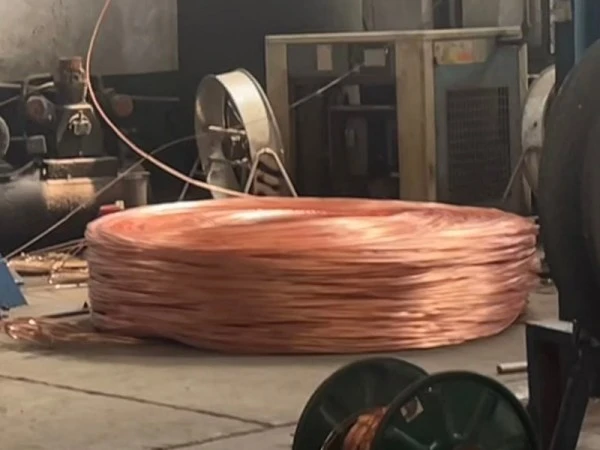

Мідний провідник високої чистоти

Специфікація, що надається, визначає 99,99% високочисту безкисневу мідь як матеріал провідника. Тверді провідники класу 1 перераховані для N-KYJV, тоді як гнучкі провідники доступні для відповідних гнучких моделей. Перераховані перерізи від 0,75 до 6 мм² і кількість жил від 2 до 61, що дозволяє підібрати конфігурацію кабелю до різних схем керування.

XLPE ізоляція

Зшитий поліетилен XLPE утворює основний ізоляційний шар. Технічні дані вказують максимальну тривалу робочу температуру 90 ℃ і короткочасний допуск до перевантаження 130 ℃. Під час вибору кабелю цей температурний діапазон слід враховувати разом із навантаженням на провідник, умовами навколишнього середовища та фактичним середовищем встановлення.

Двошарова слюдяна вогнестійка структура

Вогнестійкий шар складається з двошарової обмотки синтетичної слюдяної стрічки. Відповідно до наданої специфікації, кабель може залишатися під напругою протягом 90 хвилин при температурі відкритого вогню не нижче 830 ℃. Таким чином, вогнестійкий шар є ключовою частиною конструкції кабелю для ланцюгів аварійного керування та сигналізації, де визначено безперервну роботу ланцюга.

Вогнестійка зовнішня оболонка

Зовнішня оболонка визначена як вогнестійкий поліолефін. На додаток до захисту внутрішньої конструкції кабелю під час монтажу та обслуговування, оболонка призначена для обмеження поширення полум’я за заявлених умов пожежобезпечності.

Моделі для різних умов монтажу

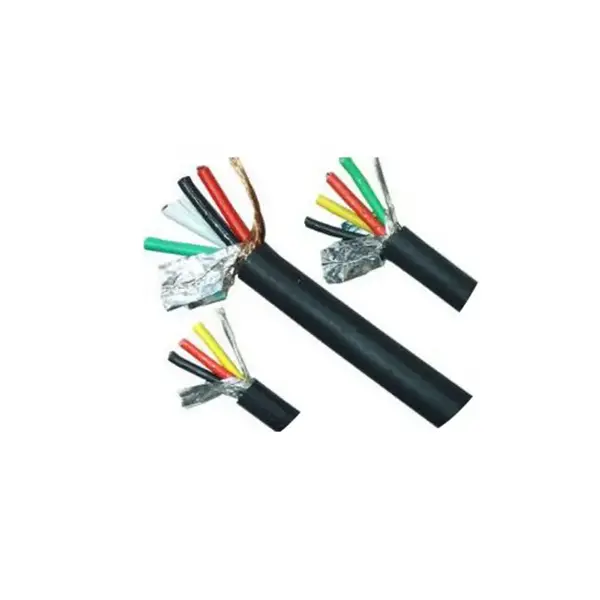

Неброньована конструкція NH-KYJY/NH-KYJYR має мінімальний радіус вигину, що в 6 разів перевищує зовнішній діаметр кабелю, і може використовуватися для кабельних лотків, внутрішніх каналів і кабельних каналів. Там, де електромагнітні перешкоди викликають занепокоєння, екранована конфігурація NH-KYJYP забезпечує екранування мідною опліткою з указаним покриттям щонайменше 80%.

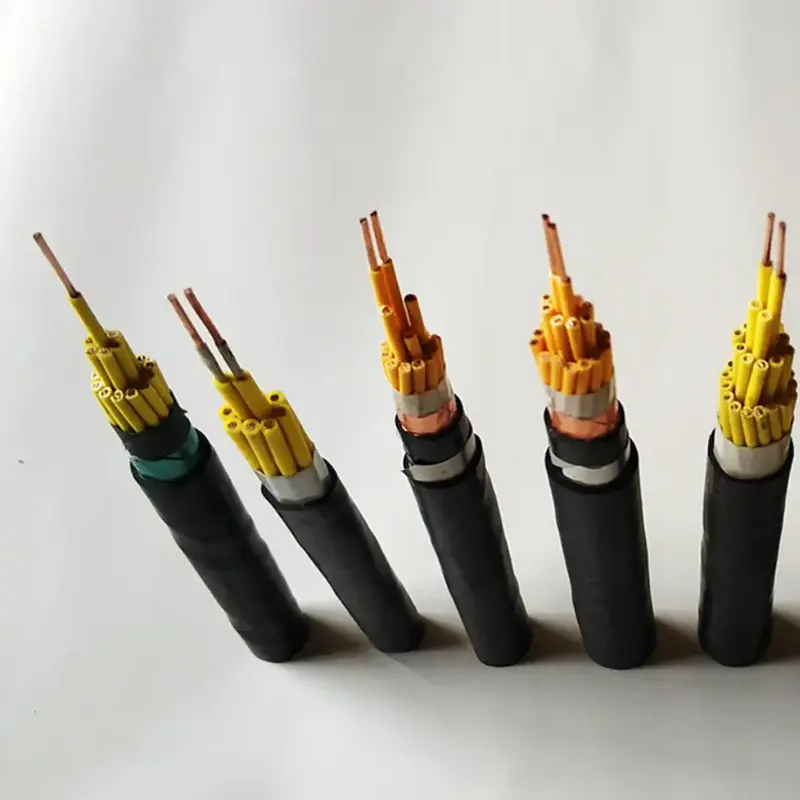

Для маршрутів, які піддаються механічному тиску або підземного монтажу, N-KYJV22 і N-KYJY23 вказано з двошаровою бронею із сталевої стрічки та мінімальним радіусом вигину, що у 12 разів перевищує зовнішній діаметр кабелю. Перед вибором броньованої конструкції слід уточнити спосіб монтажу, механічний вплив, умови захоронення та необхідний рівень захисту.

Де використовується кабель

Системи протипожежного захисту

Схеми керування та сигналізації для пожежної сигналізації, спринклерних насосів, вентиляторів димовидалення, протипожежних жалюзі та аварійного освітлення можуть використовувати кабель, якщо необхідні вогнестійкі та електричні параметри відповідають специфікації проекту.

Підземні та закриті споруди

У тунелях, комплексних коридорах, підземних паркінгах та інших закритих приміщеннях може знадобитися вогнестійка проводка керування для аварійного обладнання та систем протипожежного захисту.

Об'єкти нової енергетики

Фотоелектричні електростанції, приміщення для накопичення енергії та зарядна інфраструктура можуть включати ланцюги аварійного керування, де температуру, вогнестійкість та умови встановлення необхідно враховувати разом.

Громадські та багатоповерхові будівлі

Лікарням, школам, торговим центрам, аеропортам та офісним будівлям можуть знадобитися вогнестійкі схеми керування для аварійних систем і обладнання для обслуговування будівель.

Промислові об'єкти

Металургійні, хімічні та інші промислові підприємства можуть використовувати вогнестійку керуючу проводку для відключення обладнання, сигналізації, аварійної вентиляції та пов’язаних функцій керування відповідно до застосовних вимог проекту.

Електрообладнання на експорт

Кабель може бути визначений як частина електромеханічного обладнання або систем протипожежного захисту, призначених для закордонних проектів, з необхідними стандартами, тестовою документацією та упаковкою, підтвердженими відповідно до ринку призначення.

Технічна перевірка та питання щодо закупівель

Для вогнестійкого контрольного кабелю перевірка повинна охоплювати не тільки матеріал провідника. Поперечний переріз провідника, кількість жил, опір ізоляції, результат витримуваної напруги, вогнестійкий шар, матеріал оболонки та застосовні умови встановлення повинні відповідати специфікації проекту.

Надані дані вказують на 3000 В/5 хв для випробування витримуваної напруги готового продукту та опір ізоляції щонайменше 1000 МОм·км при 20 ℃. Для проектних закупівель необхідні звіти про випробування, сертифікаційні документи та відповідні ринкові стандарти призначення повинні бути підтверджені відповідно до точної моделі кабелю, а не категорії продукту в цілому.

Для експортних замовлень упаковка може бути організована за допомогою поліетиленової плівки та пластикових або фумігованих дерев’яних котушок відповідно до наданої специфікації. Ідентифікація сердечника, довжина постачання та будь-які вимоги до екранування, бронювання або малодимної безгалогенної конструкції повинні бути включені в специфікацію замовлення.

Як визначити кабель для проекту

Спочатку перевірте напругу ланцюга керування та необхідний рівень протипожежної ефективності. Потім визначте переріз провідника та кількість жил відповідно до підключеного обладнання та конструкції схеми. Якщо траса кабелю проходить через зону з електромагнітними перешкодами, можна розглянути екрановану конструкцію. Для прямого поховання або механічно відкритих маршрутів може знадобитися броньована модель.

Траса установки також визначає мінімальний радіус вигину. Неброньовані версії вимагають принаймні 6-кратного зовнішнього діаметра кабелю, екрановані версії принаймні 8 разів, а перелічені броньовані версії принаймні 12-кратного. Для проектів, пов’язаних із тунелями, лікарнями, торговими центрами чи іншими місцями з високою завантаженістю, необхідну конструкцію кабелю з низьким вмістом диму без галогенів або іншу спеціальну конструкцію кабелю слід підтвердити в специфікації проекту перед замовленням.

FAQ

1. Який стандарт встановлено для цього кабелю?

Технічна таблиця, що надається, визначає GB/T 9330 як відповідний стандарт для продукту. Для закордонних проектів необхідні міжнародні стандарти, сертифікаційні документи та вимоги до тестування повинні бути підтверджені відповідно до ринку призначення та точної конструкції кабелю.

2. Що таке вогнестійка конструкція і скільки часу може залишатися під напругою коло?

В якості вогнестійкого шару в кабелі використовується двошарова стрічка з синтетичної слюди. Технічні дані, що надаються, вказують на безперервну активацію протягом 90 хвилин при температурі відкритого вогню не нижче 830 ℃. Фактична класифікація вогнестійкості та документація щодо випробувань повинні бути перевірені на відповідність замовленій моделі та застосовному стандарту проекту.

3. Які розміри провідника та кількість жил доступні?

Перераховані стандартні перерізи провідників: 0,75, 1,0, 1,5, 2,5, 4 і 6 мм². Стандартні серії ядер включають 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52 і 61 ядер. Спеціальна кількість основних елементів може бути обговорена відповідно до вимог проекту.

4. Чи доступні екрановані та броньовані версії?

так Екранований NH-KYJYP вказано з екрануванням із мідної оплітки та рівнем покриття щонайменше 80%. N-KYJV22 і N-KYJY23 вказані з двошаровою сталевою стрічковою бронею. Модель слід підбирати відповідно до електромагнітних перешкод, механічного впливу та способу установки.

5. Який радіус вигину слід витримувати при монтажі?

Відповідно до наданої специфікації, неброньований NH-KYJY/NH-KYJYR вимагає мінімального радіусу вигину в 6 разів більше зовнішнього діаметра кабелю, екранований NH-KYJYP вимагає принаймні 8 разів, а броньований N-KYJV22 або N-KYJY23 вимагає принаймні 12 разів.

6. Яка інформація потрібна для пропозиції?

Будь ласка, надайте необхідну модель, поперечний переріз провідника, кількість жил, довжину кабелю, номінальну напругу, спосіб укладання та середовище встановлення. Якщо потрібне екранування, бронювання сталевою стрічкою, конструкція з низьким вмістом диму, яка не містить галогенів, спеціальна довжина для доставки або експортне пакування, ці деталі також повинні бути включені, щоб можна було точно узгодити специфікацію та документацію.
