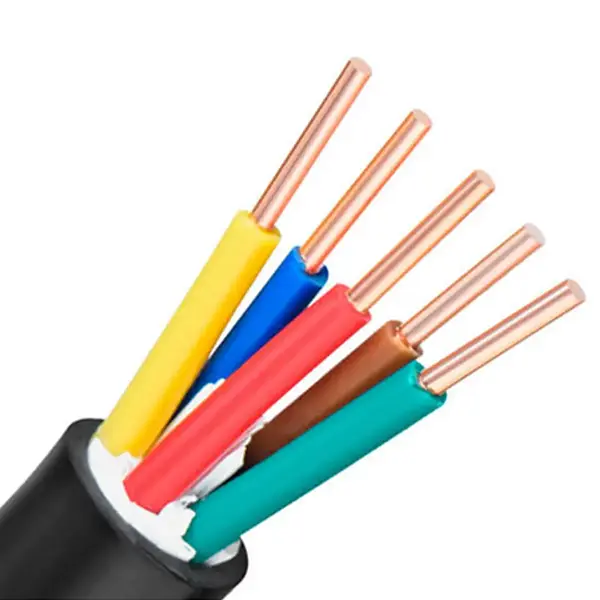

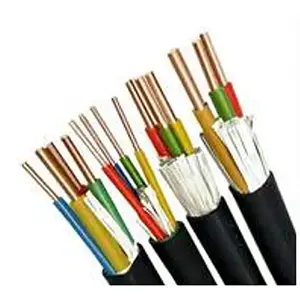

Мідний вогнестійкий контрольний кабель з ПВХ

Базова модель продукту: N-KVV(NH-KVV).

Мідний вогнестійкий контрольний кабель з ПВХ поєднує в собі мідний провідник, вогнестійкий шар із слюдяної стрічки та ПВХ-ізоляцію та оболонку для керуючих і допоміжних ланцюгів, які потребують вогнестійкої конструкції кабелю. Кабель 450/750 В призначений для застосувань, де підтримка безперервності ланцюга протягом визначеного періоду під впливом пожежі є частиною конструкції системи. Залежно від конструкції провідника, кабель може мати мідні провідники класу 1 або 5.

Слюдяна стрічка утворює основний вогнестійкий шар навколо провідника, а гнучкі варіанти провідників полегшують прокладку кабелю через кабельні лотки, шафи керування та з’єднання обладнання. При виборі технічних характеристик слід враховувати поперечний переріз провідника, кількість жил, умови монтажу та вимоги до протипожежних характеристик усієї електричної системи.

Специфікація продукту Розміри та таблиця технічних параметрів

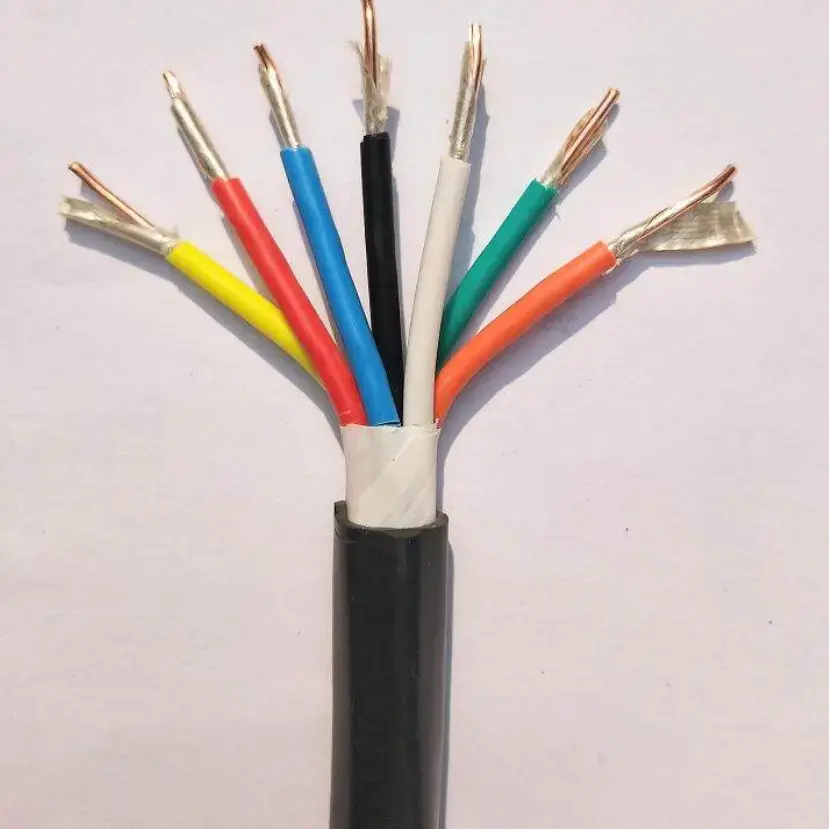

Вогнестійка конструкція та дизайн кабелю

Вогнестійкий шар слюдяної стрічки

Слюдяна стрічка розташована навколо провідника як основний вогнестійкий компонент. Під впливом вогню цей шар призначений для підтримки електричної ізоляції за вказаних умов випробування та допомагає зберегти безперервність ланцюга протягом необхідного періоду. Фактичний рейтинг вогнестійкості повинен бути підтверджений відповідними специфікаціями продукту та методом випробувань для проекту.

Варіанти мідного провідника

Конструкція провідника може бути заснована на міді класу 1 або класу 5 відповідно до необхідної конфігурації кабелю. Технічна таблиця містить кількість провідників, поперечний переріз і значення опору постійному струму при 20 ℃, що дозволяє перевірити електричні параметри перед підтвердженням специфікації.

ПВХ ізоляція та оболонка

ПВХ забезпечує первинну ізоляцію навколо провідника та сприяє загальному механічному захисту кабелю. Зазначена товщина ізоляції змінюється залежно від номінального поперечного перерізу, тому специфікацію кабелю слід вибирати разом із необхідним розміром провідника та умовами монтажу.

Як кабель підходить до систем керування протипожежним захистом

Вогнестійкий контрольний кабель із мідного ПВХ призначений для ланцюгів, де керування, тривога, моніторинг або допоміжні функції можуть залишатися доступними під час пожежі протягом визначеного періоду. Типові схеми включають протипожежні шафи управління, обладнання для димовидалення, пожежні насоси та інші системи з електричним керуванням.

Вогнестійку функцію слід розглядати як частину повної конструкції схеми. Прокладка кабелю, метод підтримки, підключене обладнання, середовище встановлення та необхідна класифікація вогнестійкості можуть впливати на кінцеву продуктивність системи.

Сценарії застосування

1. Техніка протипожежного захисту: шафи керування протипожежними зв’язками, системи пожежної сигналізації, вентилятори димовидалення та схеми керування водяними насосами.

2. Електростанції: електричні шафи керування, вторинні лінії керування для генераторних установок і проводка керування чи сигналу в приміщеннях для розподілу електроенергії.

3. Металургійна промисловість: автоматичні пульти управління та схеми керування виробничим обладнанням металургійних цехів.

4. Будівництво: машинні приміщення підвалів, центральні системи кондиціонування повітря та системи керування протипожежним зв’язком ліфта.

5. Загальна промисловість: обладнання для очищення стічних вод, виробничі лінії сушіння та схеми керування верстатами, де потрібна вогнестійка конструкція.

Практичні міркування щодо вибору

1. Переріз провідника

Необхідний поперечний переріз слід визначати з електричного навантаження, функції ланцюга, допустимого опору провідника та застосовних вимог до монтажу. Доступні дані охоплюють номінальний переріз від 0,5 мм² до 6 мм².

2. Основна кількість

Кількість сердечників повинна відповідати кількості ланцюгів керування, сигналізації, моніторингу та допоміжних ланцюгів. У таблиці наведено рекомендовані конфігурації ядер із 61 ядром із доступною індивідуальною кількістю ядер відповідно до наданої специфікації.

3. Гнучкість і шлях встановлення

Там, де кабелі повинні проходити через шафи управління, лотки або з’єднання обладнання, конструкцію провідника та допустимі умови згинання слід розглядати разом. Необхідний радіус вигину має бути підтверджено відповідною специфікацією кабелю, а не лише припущенням типу провідника.

4. Вимоги до вогнестійкості

Вогнестійкі кабелі слід вибирати відповідно до необхідної тривалості випробування, умов впливу вогню та стандарту системи. Кабель не повинен визначатися лише терміном «вогнестійкий»; необхідна класифікація продуктивності та супровідна випробувальна документація також повинні бути підтверджені.

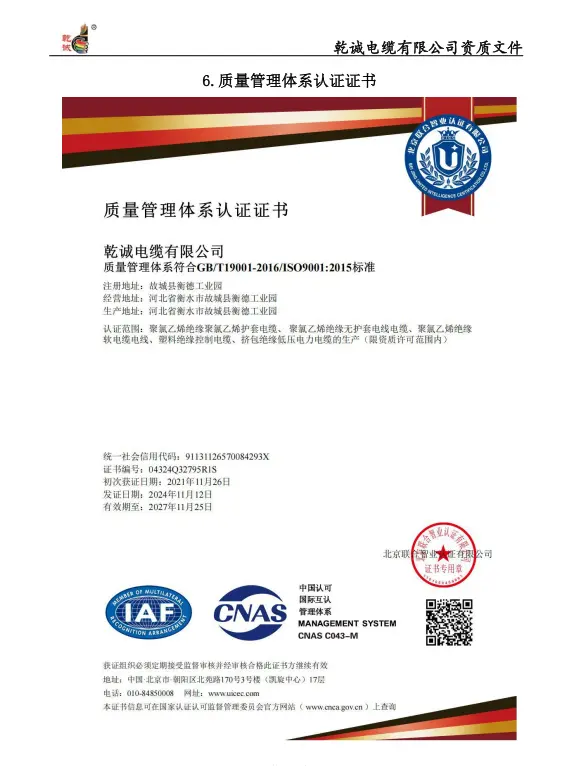

Якість і технічний контроль

Для закупівлі проекту основні точки перевірки включають матеріал і конструкцію провідника, номінальний поперечний переріз, опір провідника, конфігурацію слюдяної стрічки, товщину ПВХ ізоляції та розміри готового кабелю. Ці вимірювані характеристики забезпечують практичну основу для порівняння кабелю, що постачається, із узгодженою технічною специфікацією.

Для експортних або інженерних замовлень Qiancheng може скоординувати необхідну документацію на продукт відповідно до специфікації кабелю та вимог проекту. Якщо потрібен спеціальний протокол випробувань на вогнестійкість, сертифікат або документ перевірки, його слід визначити перед підтвердженням замовлення, щоб можна було перевірити відповідну документацію щодо фактичної конфігурації кабелю.

FAQ

Яка номінальна напруга цього мідного вогнестійкого кабелю керування з ПВХ?

Номінальна напруга 450/750В. Він призначений для керування, моніторингу та допоміжних ланцюгів, де потрібна зазначена вогнестійка конструкція.

Який матеріал забезпечує вогнестійку функцію?

Слюдяна стрічка використовується як вогнестійкий шар навколо провідника. Його функція полягає в тому, щоб підтримувати електричну ізоляцію та безперервність ланцюга за визначених умов випробування на пожежу.

Які розміри провідників описані в таблиці специфікацій?

Таблиця охоплює номінальний поперечний переріз від 0,5 мм² до 6 мм² із відповідними конфігураціями провідників, товщиною ПВХ ізоляції та значеннями опору провідників постійного струму при 20 ℃.

Скільки ядер можна налаштувати?

Рекомендовані номери ядер: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 і 61. Індивідуальну кількість сердечників можна обговорити відповідно до специфікації проекту.

Де можна використовувати цей мідний вогнестійкий контрольний кабель з ПВХ?

Його можна застосовувати в системах керування протипожежним захистом, схемах керування електростанціями, металургійному обладнанні, будівельних механічних та електричних системах, обладнанні для очищення стічних вод та інших промислових системах управління, де потрібна вогнестійка кабельна конструкція.

Яку інформацію необхідно надати для проектної пропозиції?

Для підтвердження специфікації корисно надати необхідну модель, поперечний переріз провідника, кількість жил, довжину кабелю, середовище встановлення, вимоги до вогнестійкості та будь-яку необхідну технічну документацію чи записи перевірок.
