Вогнестійкий мідний кабель управління з зшитого поліетилену

Моделі продуктів: ZR (ZA, ZB, ZC)-KYJV, ZR (ZA, ZB, ZC)-KYJVP тощо.

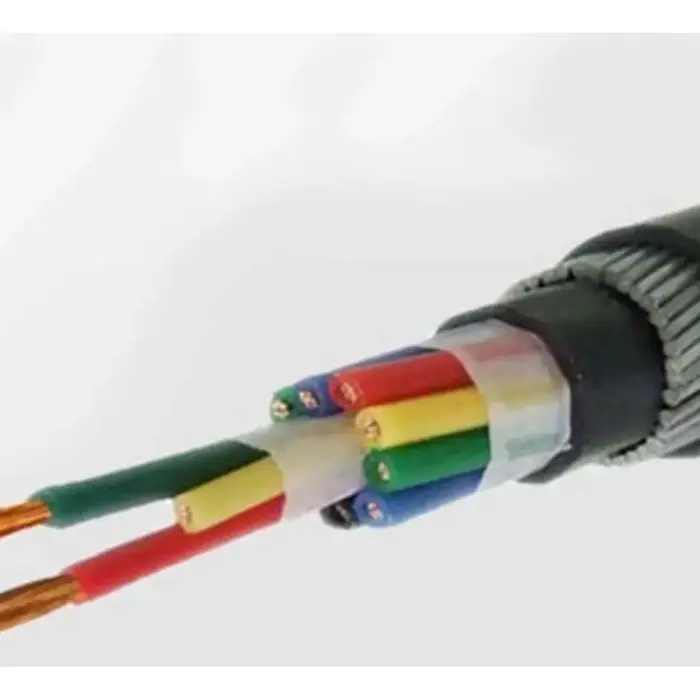

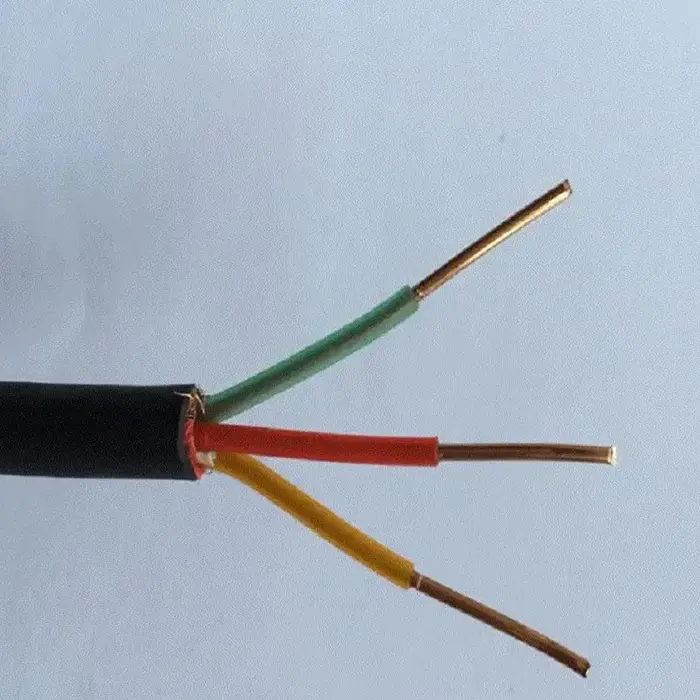

Кабель управління з вогнестійкої міді з зшитого поліетилену використовується в низьковольтних ланцюгах керування та сигналізації, де потрібно обмежити поширення полум’я. Стандартна конструкція поєднує провідник з безкисневої міді з ізоляцією з зшитого поліетилену (XLPE) і вогнестійку зовнішню оболонку, а конфігурації суцільного або гнучкого провідника доступні для різних вимог до електропроводки. Екрановані та броньовані версії розширюють асортимент для установок, де також необхідно враховувати електромагнітні перешкоди або механічний захист.

Ізоляція з зшитого поліетилену призначена для максимальної тривалої робочої температури 90 °C, тоді як кабель доступний у конфігураціях 450/750 В з кількома жилами та поперечним перерізом провідників. З (A, B, C) вогнестійкі класи, екранування, бронювання та спеціальні довжини можуть бути обрані відповідно до схеми керування та умов укладання.

Специфікація продукту, розміри та таблиця технічних параметрів

Конструкція та продуктивність

1. XLPE ізоляція для проводки контролю підвищеної температури

Система ізоляції базується на зшитому поліетилені, а не на традиційній ПВХ ізоляції. Відповідно до наданих специфікацій шар XLPE має максимальну тривалу робочу температуру 90 °C і короткочасний допуск до перевантаження 130 °C. Це робить конструкцію придатною для контрольного обладнання та електроустановок, де кабель може мати високу робочу температуру.

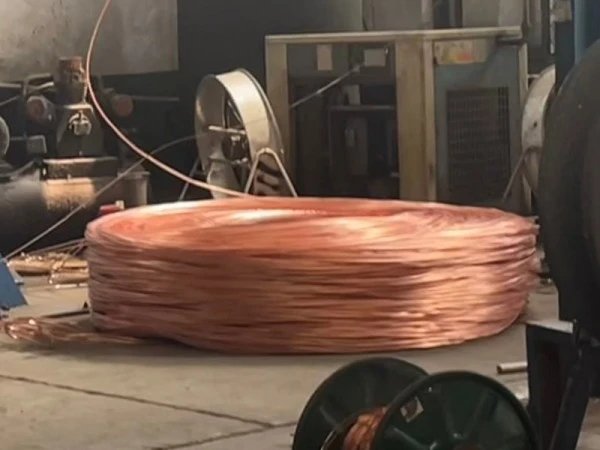

2. Мідні провідники для ланцюгів керування та сигналізації

Специфікація провідника охоплює 99,99% високочистої безкисневої міді, доступні суцільні провідники класу 1 і гнучкі багатожильні провідники класу 5. Вибір між жорсткою та гнучкою конструкцією можна підібрати до способу підключення, розташування клем та місця встановлення.

3. Вогнезахисна оболонка та додатковий захист

Зовнішня оболонка може бути з вогнезахисного ПВХ або поліетилену (поліолефіну), доступні вогнезахисні класи Z(A, B, C). Екрановані конфігурації ZR-KYJYP і броньовані ZR-KYJV22 або ZR-KYJY23 відповідають додатковим вимогам до встановлення. Екранування актуальне там, де необхідно контролювати електромагнітні перешкоди, тоді як броня зі сталевої стрічки забезпечує механічний захист у певних умовах укладання.

Вибір конфігурації кабелю для інсталяції

Відповідна конструкція залежить не тільки від розміру провідника. Кількість жив повинна відповідати кількості ланцюгів управління або сигналізації, а клас провідника - способу монтажу. Для кабельних лотків і внутрішньої стаціонарної проводки може бути достатньо неброньованої конструкції. Екрановані версії можна розглядати для ланцюгів, на які впливають електромагнітні перешкоди, тоді як броньовані версії призначені для установок, де кабель піддається механічному тиску або в умовах прямого закопування.

Для проектів, які вимагають знижених димових і галогенних характеристик, доступна вогнезахисна версія WDZ з низьким вмістом диму повинна бути визначена окремо. Мінімальний радіус вигину також необхідно враховувати під час прокладання: надані дані вказують ≥6 разів зовнішнього діаметра кабелю для неброньованих версій, ≥8 разів для екранованої версії та ≥12 разів для броньованих версій.

Типові програми

1. Системи протипожежного захисту та управління будівлею

Вогнестійкі керуючі кабелі з зшитого поліетилену можна включати в низьковольтні схеми керування для протипожежного обладнання, автоматизації будівель та відповідних електричних систем. Кількість жил і розмір провідника слід узгоджувати з контрольним обладнанням і схемою, а не вибирати лише за загальним діаметром кабелю.

2. Фотоелектричне та енергоакумулююче обладнання

Шафи керування, інверторне обладнання та системи накопичення енергії можуть містити декілька сигналів низької напруги та ланцюгів керування в обмеженій зоні встановлення. Ізоляція з зшитого поліетилену забезпечує вищий заданий діапазон робочих температур, ніж контрольні кабелі з ПВХ, які зазвичай використовуються для застосування при низьких температурах, залежно від фактичних характеристик кабелю та умов експлуатації.

3. Промислова автоматизація та технологічне обладнання

Асортимент кабелів можна використовувати для схем керування двигунами, насосами, вентиляторами, верстатами, шафами ПЛК та іншим промисловим обладнанням. Версії з гнучким провідником корисні, коли прокладка вимагає більшої гнучкості кабелю, тоді як екрановані конструкції можна розглядати для сигнальних ланцюгів, які піддаються впливу електромагнітних перешкод.

4. Підземні інженерні та інфраструктурні споруди

Броньовані конфігурації ZR-KYJV22 і ZR-KYJY23 пропонують опцію для установок, які вимагають додаткового механічного захисту, включно з спеціальними застосуваннями прямого закопування. Неброньовані версії можна використовувати в кабельних лотках, внутрішніх трубах і кабельних траншеях, де механічний захист уже забезпечується методом монтажу.

5. Енергетичне обладнання та експортоорієнтовані проекти

Для підстанцій, електростанцій, електрообладнання та закордонних проектів необхідно підтвердити специфікацію кабелю відповідно до стандарту проекту, класу напруги, методу встановлення та вимог до документації. Документація продукту, записи про випробування та упаковка бобіни можуть бути організовані відповідно до вимог проекту щодо доставки.

Технічна перевірка перед замовленням

Для проекту контрольного кабелю найбільш корисною інформацією, яку потрібно підтвердити перед виробництвом, є необхідна напруга, клас провідника, поперечний переріз, кількість жил, ступінь вогнестійкості та середовище прокладання. Екранування або бронювання слід вказати, якщо електромагнітні перешкоди або механічний захист є частиною вимог до встановлення.

Технічні дані, що надаються, стосуються провідників із поперечним перерізом 0,75–6 мм² і стандартних конфігурацій жил від 2 до 61 жил. Довжину поставки можна налаштувати, а для ідентифікації кабелю використовуються різнокольорові жили із зелено-жовтою жилою заземлення. Для експортних замовлень упаковка може містити пластикові котушки або фуміговані дерев’яні котушки відповідно до вимог доставки.

FAQ

1. Які стандарти встановлені для цього кабелю?

У наданій специфікації продукту вказано GB/T 9330 і GB/T 19666 як відповідні національні стандарти. Якщо для проекту потрібна додаткова сертифікація, звіти про випробування або експортна документація, список необхідних документів має бути підтверджений перед виробництвом.

2. Який діапазон температур встановлено для ізоляції з зшитого поліетилену?

Технічні дані вказують максимальну тривалу робочу температуру 90 °C і короткочасний допуск до перевантаження 130 °C. Стандартна мінімальна температура укладання становить ≥0 °C, тоді як морозостійка версія вказана для прямого будівництва при -30 °C.

3. Які розміри провідника та конфігурація сердечника доступні?

Стандартний переріз провідника становить 0,75, 1,0, 1,5, 2,5, 4 і 6 мм². Стандартні конфігурації ядер включають 2, 3, 4, 5, 7, 10, 14, 19, 24, 37 і 61 ядер із спеціальною кількістю ядер, доступною для індивідуального виробництва.

4. Коли слід вказувати екранований або броньований варіант?

Екранований ZR-KYJYP можна розглядати, коли схема керування потребує захисту від електромагнітних перешкод. Броньований ZR-KYJV22 або ZR-KYJY23 призначений для умов укладання, де потрібен додатковий механічний захист, включно з спеціальними застосуваннями прямого закопування. Вимоги до радіуса вигину відрізняються для цих конструкцій.

5. Що потрібно підтвердити для пропозиції проекту?

Надайте необхідну модель, поперечний переріз провідника, кількість жил, приблизну довжину, спосіб укладання та будь-які вимоги до екранування, бронювання, низького диму або морозостійкості. Для експортних замовлень також слід підтвердити пункт призначення, вимоги до котушок і необхідні технічні або перевірочні документи.

6. Чи можна поставляти кабель індивідуальної довжини?

так Специфікація, що надається, містить перелік довжин доставки, які можна настроїти, із заявленим допуском ±0,5%. Спеціальна кількість ядер і функціональні конфігурації також можуть бути обговорені відповідно до вимог проекту.
