Мідний ПВХ вогнестійкий кабель керування

Моделі продуктів: ZR-KVV, а саме Z(A、B、C、D)-KVV, ZR-KVVP, а саме Z(A、B、C、D)-KVVP, ZR-KVV22, а саме Z(A、B、C、D)-KVV22 тощо.

Вогнезахисний кабель з мідного ПВХ — це контрольний кабель на 450/750 В, який використовує провідники з високочистої безкисневої міді, слюдяну стрічку та вогнезахисну ізоляцію та оболонку з ПВХ. Для різних умов електропроводки доступні конструкції одножильного провідника класу 1, багатожильного провідника класу 2 і гнучкого провідника класу 5. Кабель призначений для керування, моніторингу та допоміжних ланцюгів у промислових об'єктах, будівлях та інших низьковольтних електричних системах, де потрібні вогнестійкі та вогнестійкі характеристики.

Конструкція кабелю також може включати додаткове обплетення мідного дроту або екранування мідною стрічкою з кількістю жил від 2 до 61 жил. Таким чином, вибір може ґрунтуватися на типі провідника, поперечному перерізі, кількості жил, вимогах до екранування, методі монтажу та застосовних протипожежних вимогах проекту.

Специфікація продукту Розміри та таблиця технічних параметрів

Конструкція та продуктивність

Варіанти провідників для різних умов проводки

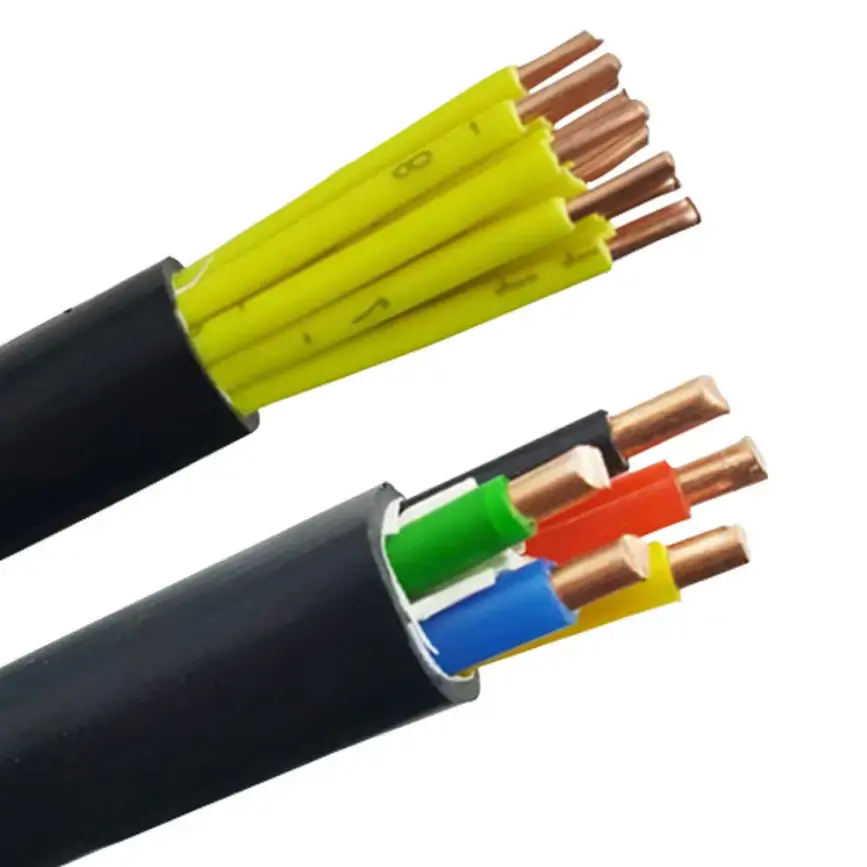

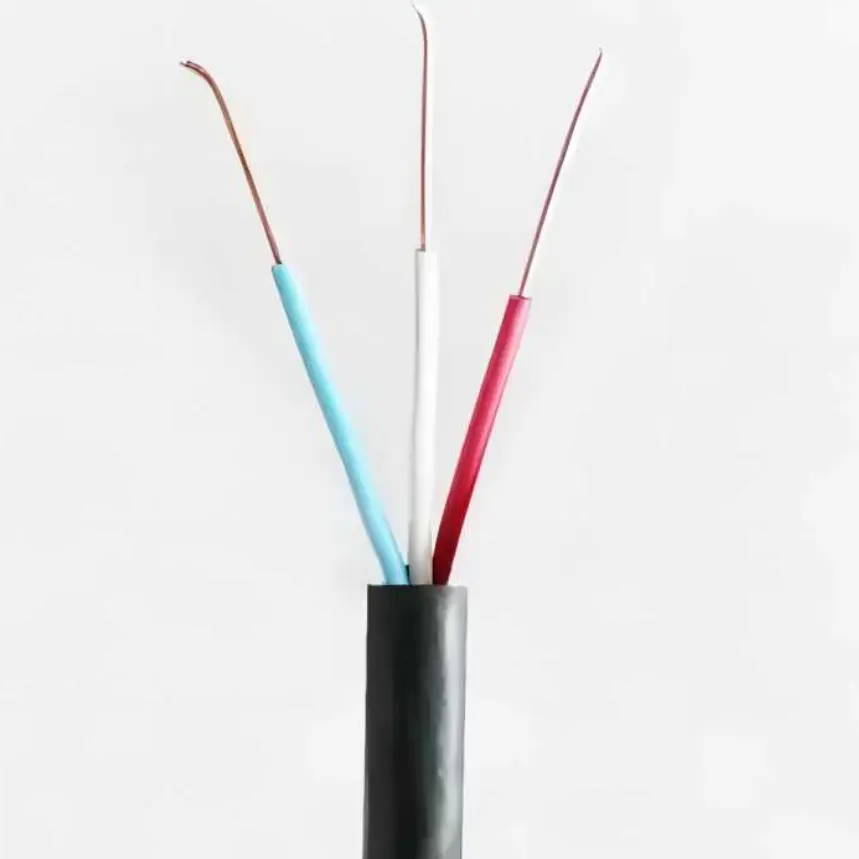

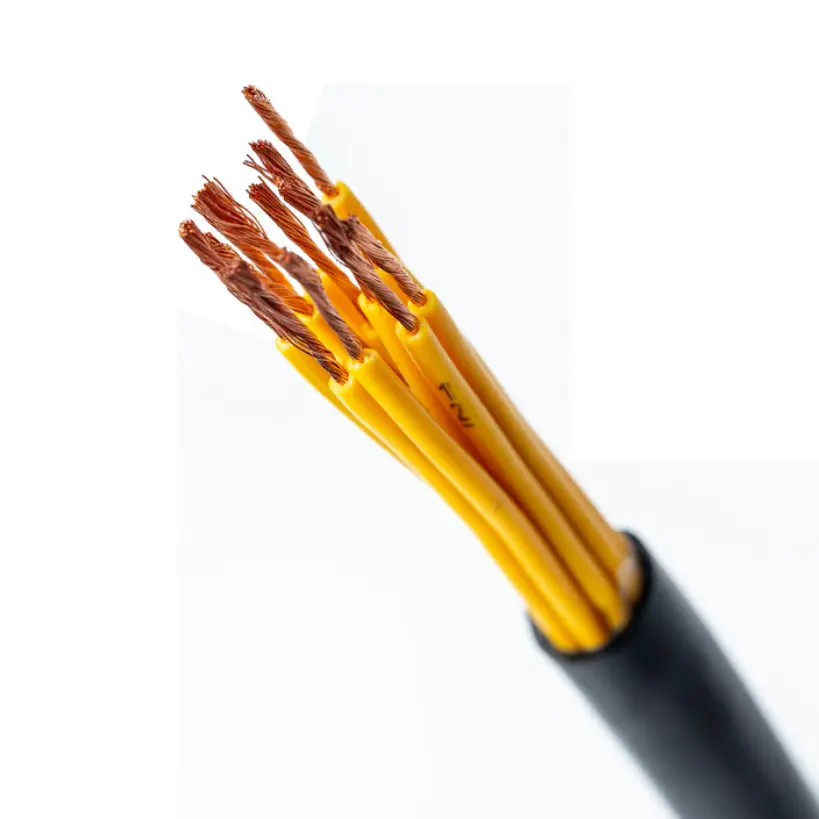

Кабель випускається з одножильними, багатожильними або гнучкими мідними провідниками. Суцільні та багатожильні конструкції можна використовувати там, де кабельна траса є відносно фіксованою, тоді як гнучкі провідники зручніші для монтажу електропроводки в шафі, підключення обладнання та інсталяцій, які потребують простішого поводження з кабелем. Відповідну конструкцію провідника слід вибирати відповідно до методу встановлення та механічних вимог.

Слюдяна стрічка та ПВХ ізоляція

Слюдяна стрічка утворює вогнестійкий шар навколо провідника, а ПВХ забезпечує основну електричну ізоляцію. Зовнішня оболонка також виготовлена ​​з вогнестійкого ПВХ. Ця комбінація надає кабелю як певну вогнестійку конструкцію, так і вогнезахисні характеристики для відповідної конфігурації кабелю.

Додаткове екранування

Для ланцюгів, де необхідно враховувати електромагнітні перешкоди, як екрануючий шар можна вказати обплетення мідного дроту або мідної стрічки. Зазначений коефіцієнт екранування становить ≥80%. Екрановану конструкцію слід вибирати відповідно до типу сигналу, навколишнього електричного обладнання та середовища встановлення.

Де кабель відповідає практичним вимогам до проводки

Вогнестійкий кабель керування з мідного ПВХ може бути налаштований як для фіксованих, так і для більш гнучких умов керування. Це зменшує необхідність вибору абсолютно різних конструкцій провідників, коли проект містить шафи управління, з’єднання обладнання та фіксовані кабельні траси в одній електричній системі.

Для ланцюгів, що передають сигнали керування та моніторингу, опір провідника є важливою специфікацією, а не просто описом матеріалу. Технічна таблиця містить вимоги до опору ізоляції, витримуваної напруги та опору провідника, які можна використовувати для технічного підтвердження перед замовленням.

Якщо протипожежний захист є частиною електричного проекту, вогнестійкі та вогнестійкі характеристики кабелю слід оцінювати разом із прокладкою кабелю, методами підтримки та вимогами повної системи протипожежного захисту. Продуктивність кабелю не слід розглядати незалежно від способу встановлення.

Сценарії застосування

1. Системи протипожежного захисту: протипожежні шафи управління, схеми сигналізації, димовидалювальне обладнання та системи керування водяними насосами.

2. Електрооб’єкти: електричні шафи керування, допоміжні схеми генераторної установки та проводка керування чи сигналу в приміщеннях для розподілу електроенергії.

3. Промислова автоматизація: системи керування для виробничих ліній, машин і технологічного обладнання, де потрібна вогнестійка кабельна конструкція.

4. Електричні системи будівель: системи управління ліфтами, центральне обладнання для кондиціонування повітря, машинні приміщення підвалів та інші програми автоматизації будівель.

5. Загальне промислове обладнання: обладнання для очищення стічних вод, лінії сушіння, верстати та інші допоміжні схеми керування.

Якість і технічний контроль

Для технічної закупівлі основні точки перевірки включають конструкцію провідника, поперечний переріз провідника, товщину ПВХ ізоляції, опір ізоляції, витримувану напругу, опір провідника, конфігурацію екранування та зазначені вимоги протипожежної ефективності. Ці параметри забезпечують більш практичну основу для прийняття продукту, ніж загальні описи якості кабелю.

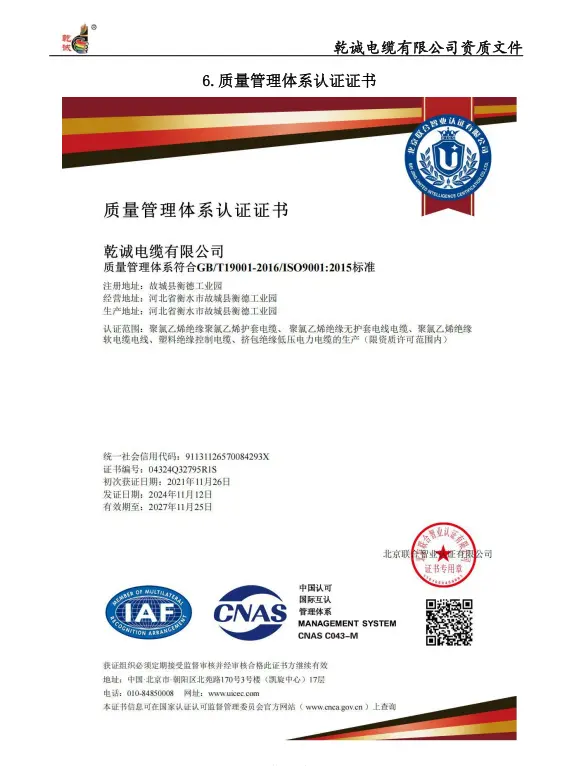

Qiancheng може надати відповідні специфікації продукту та технічну документацію відповідно до замовленої конфігурації кабелю. Для інженерних та експортних проектів вимоги до звітів про випробування, сертифікатів, протоколів перевірок, упаковки та довжини кабелю мають бути підтверджені перед виробництвом.

Керівництво з вибору специфікацій

Поперечний переріз провідника

Доступний переріз провідника становить від 0,5 мм² до 10 мм². Вибір має ґрунтуватися на функції схеми, електричному навантаженні, допустимому опорі провідника та відповідних вимогах до встановлення.

Основна кількість

Стандартна конфігурація охоплює від 2 до 61 ядер. Обсяг сердечника слід визначати з кількості контурів керування, моніторингу та допоміжних контурів, необхідних для обладнання або проекту.

Вимоги до екранування

Там, де виникають перешкоди сигналу, можна розглянути обплетення мідного дроту або екранування мідною стрічкою. Необхідний метод екранування має бути підтверджений відповідно до електричного середовища та вимог до системи керування.

Пожежна продуктивність

Технічна таблиця вказує умови впливу вогню не менше 830 ℃ протягом 90 хвилин і вимоги до вогнестійкості відповідно до GB/T 19666. Необхідні умови випробувань і документація повинні бути підтверджені фактичною специфікацією проекту перед розміщенням замовлення.

FAQ

1. Які стандарти встановлені для цього кабелю?

Технічні дані посилаються на GB/T 9330 щодо опору провідника постійного струму та GB/T 19666 щодо перелічених вимог до вогнестійкості. Будь-яка додаткова сертифікація або випробувальна документація, необхідна для експортного проекту, має бути підтверджена відповідно до замовленої конфігурації кабелю.

2. Які конструкції провідників існують?

Кабель може бути сконфігурований як з суцільними жорсткими провідниками, так і з багатожильними гнучкими провідниками. Відповідна конструкція залежить від того, чи є інсталяція стаціонарною, прокладеною через шафу керування чи вимагає більшої гнучкості під час інсталяції.

3. Які поперечні перерізи та кількість сердечників доступні?

Діапазон поперечних перерізів провідників від 0,5 мм² до 10 мм² із кількістю жил від 2 до 61 жил. Остаточна комбінація повинна бути підтверджена відповідно до схеми та конфігурації кабелю.

4. Чи можна екранувати кабель?

так Обплетення мідного дроту або обмотування мідною стрічкою можна вказати як додатковий екрануючий шар із зазначеним коефіцієнтом покриття екранування ≥80%.

5. Де зазвичай використовується цей вогнестійкий контрольний кабель з мідного ПВХ?

Він використовується для керування, моніторингу та допоміжних ланцюгів у системах протипожежного захисту, енергетичних об’єктах, обладнанні промислової автоматизації, електричних системах будівель та інших промислових застосувань, де потрібні визначені вогнезахисні та вогнестійкі характеристики.

6. Яка інформація потрібна для пропозиції?

Надайте необхідну модель, тип провідника, поперечний переріз, кількість жил, вимоги до екранування, довжину кабелю, середовище встановлення та відповідні вимоги протипожежної ефективності. Будь-які необхідні звіти про перевірки, сертифікати або експортну документацію також слід уточнити заздалегідь.
