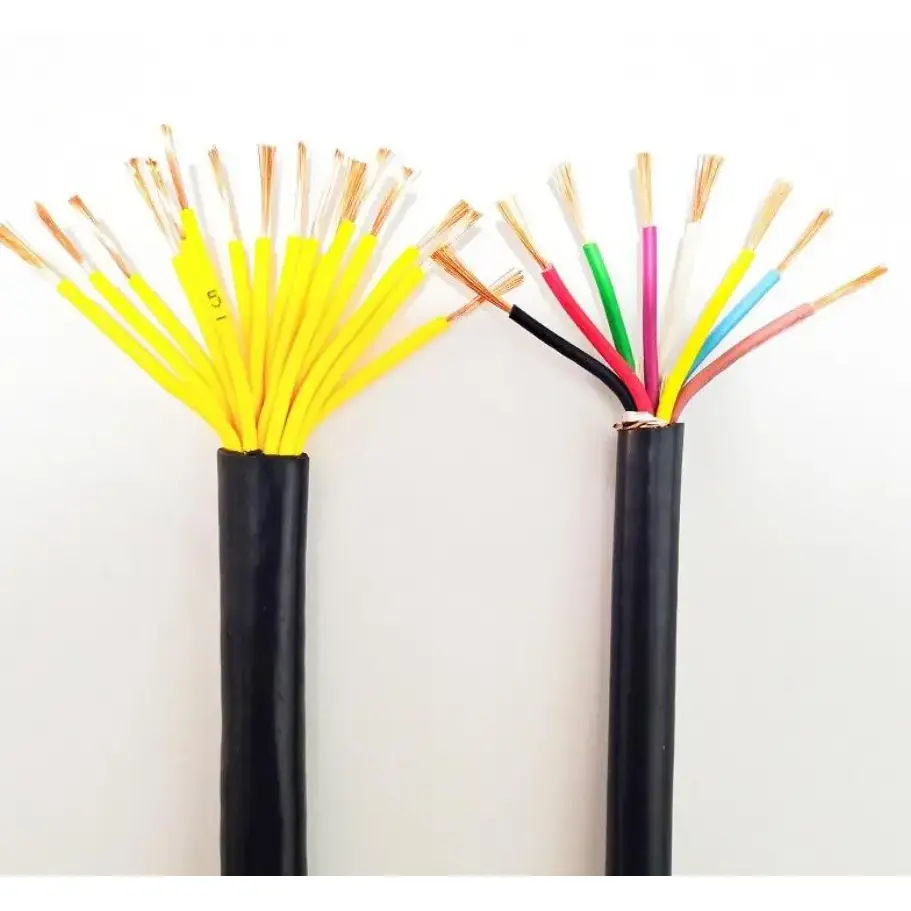

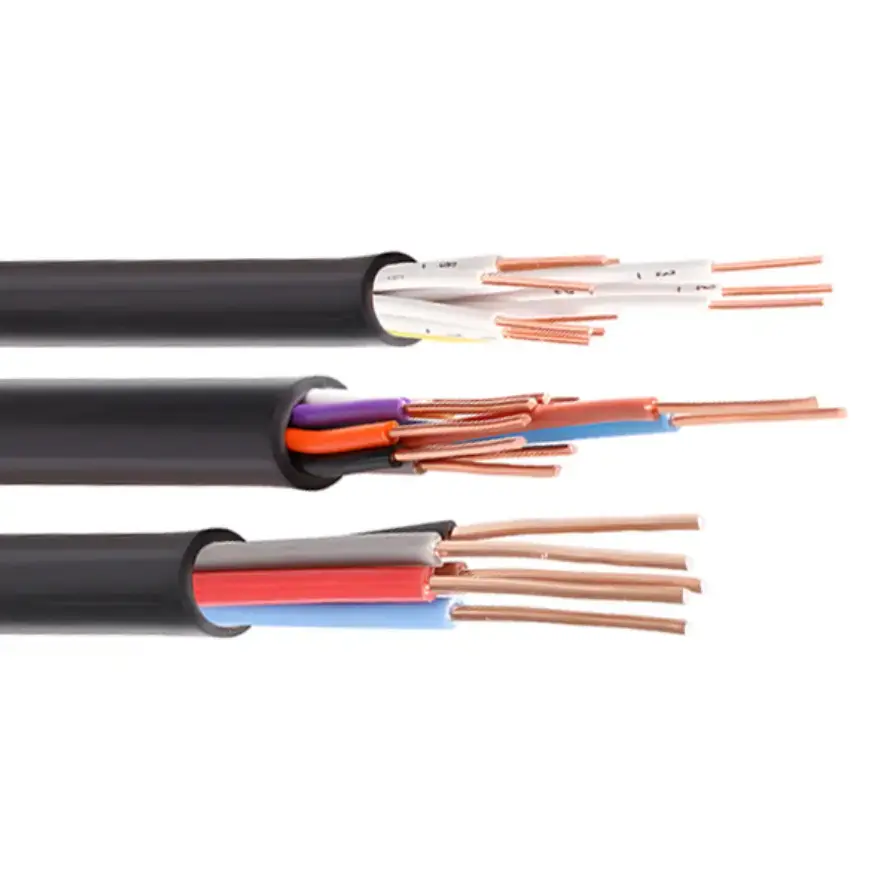

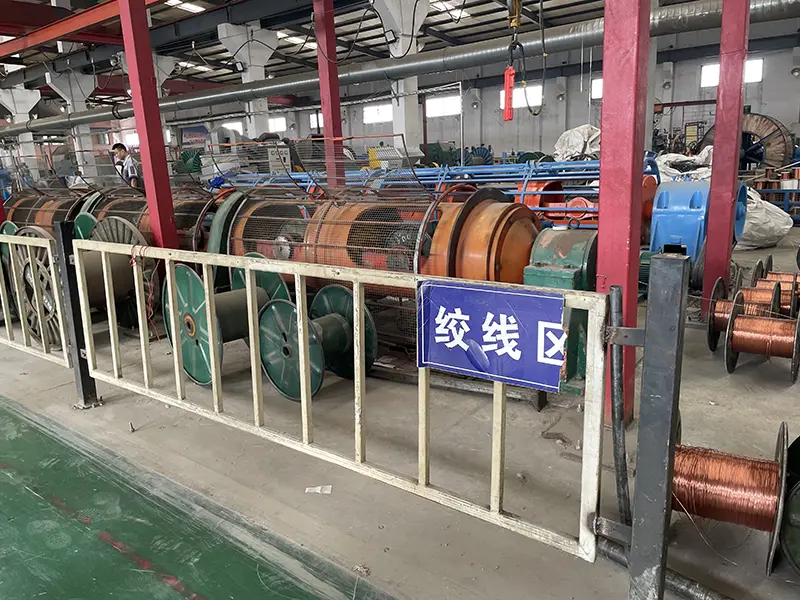

Мідний ПВХ кабель управління

Базова модель продукту: KVV

Мідний ПВХ-кабель управління поєднує в собі безкисневий мідний провідник високої чистоти з ПВХ-ізоляцією та захисною оболонкою для низьковольтних ланцюгів керування, моніторингу та допоміжних ланцюгів. Конструкція KVV призначена для фіксованої проводки, де кілька сигналів керування або електричних функцій потрібно прокласти через один кабель. Розмір провідника, кількість жил, екранування та бронювання можна вибрати відповідно до конфігурації обладнання та середовища встановлення.

Для промислової автоматизації, електричного обладнання та систем керування будівлями цей кабель забезпечує практичний варіант багатожильної проводки для підключення шаф управління, польових пристроїв, двигунів, датчиків та інших допоміжних схем. Застосовна специфікація повинна бути підтверджена напругою ланцюга, поперечним перерізом провідника, кількістю жил, способом укладання та умовами навколишнього середовища, а не лише кількістю жил.

Специфікація продукту Розміри та таблиця технічних параметрів

Конструкція та електричні характеристики

Мідний провідник для керуючих і допоміжних кіл

Провідник зазначений як безкиснева мідь високої чистоти, з параметрами поперечного перерізу від 0,5 до 10 мм². Для програм керування розмір провідника повинен відповідати підключеному навантаженню, керуючій напрузі, допустимому падінню напруги та відстані встановлення. Доступний діапазон ядер від 2 до 61 також дозволяє підключити один кабель до кількох схем керування або моніторингу.

ПВХ ізоляція та оболонка

ПВХ забезпечує первинну електроізоляцію та зовнішній захист стандартної конструкції КВВ. Вказана максимальна довгострокова робоча температура становить 70 ℃, тоді як у таблиці вказано температуру навколишнього середовища при укладанні не менше 0 ℃. Умови встановлення поза цими обмеженнями вимагають підтвердження відповідної конструкції кабелю та класу матеріалу, а не просто зміни методу встановлення.

Параметри екранування та бронювання

Для ланцюгів керування, встановлених поблизу обладнання зі змінною частотою, двигунів або інших джерел електрики, може знадобитися додаткове екранування. У конфігураціях KVVP і KVVRP можна використовувати плетене екранування з указаним коефіцієнтом покриття, тоді як KVVP2 використовує обмотування мідною стрічкою. Там, де механічний захист є пріоритетом, конструкція KVV22 додає бронювання подвійною сталевою стрічкою. Ці конфігурації слід вибирати відповідно до джерела перешкод, механічного впливу та маршруту прокладки.

Умови встановлення, які впливають на вибір кабелю

Спосіб монтажу безпосередньо залежить від конструкції кабелю, необхідної для проекту. Неброньовані кабелі, перелічені в таблиці специфікацій, мають мінімальний радіус вигину, що в 6 разів перевищує зовнішній діаметр кабелю, тоді як броньовані або екрановані мідною стрічкою конструкції вимагають принаймні 12-кратного зовнішнього діаметра. Дотримання заданого радіуса вигину допомагає запобігти надмірному механічному навантаженню на ізоляцію та структуру кабелю під час монтажу.

Для прямого захоронення вказана мінімальна глибина 0,7 м з додатковим захистом від зовнішніх механічних пошкоджень. Якщо кілька кабелів прокладено паралельно, необхідно забезпечити достатній простір для розсіювання тепла. Ці деталі особливо важливі, коли одна і та сама специфікація кабелю керування використовується в різних місцях встановлення.

Сценарії застосування

Промислова автоматизація: мідний кабель керування з ПВХ можна використовувати для шаф керування ПЛК, обладнання виробничої лінії, схем керування машиною та допоміжної сигнальної проводки, де потрібно підключити кілька функцій керування низькою напругою.

Механічне та електричне обладнання: застосовується до ланцюгів керування та зворотного зв’язку, пов’язаних із насосами, вентиляторами, компресорами, верстатами, холодильним обладнанням та іншими електричними машинами.

Будівельні та муніципальні системи: використовується в автоматизації будівель, управлінні ліфтами, протипожежному обладнанні, управлінні вуличним освітленням і системах водопостачання чи дренажу, де специфікація кабелю відповідає застосовним вимогам до схеми.

Нове енергетичне обладнання: може використовуватися для допоміжних схем керування та моніторингу навколо фотоелектричного обладнання, систем накопичення енергії та зарядної інфраструктури, якщо напруга, температура та умови встановлення відповідають застосовній специфікації.

Транспортування та складування: Застосовується до схем керування транспортними системами, складським обладнанням та іншими логістичними системами з електричним керуванням. Екрановані або броньовані конструкції можна розглядати там, де перешкоди або механічний вплив потребують додаткового захисту.

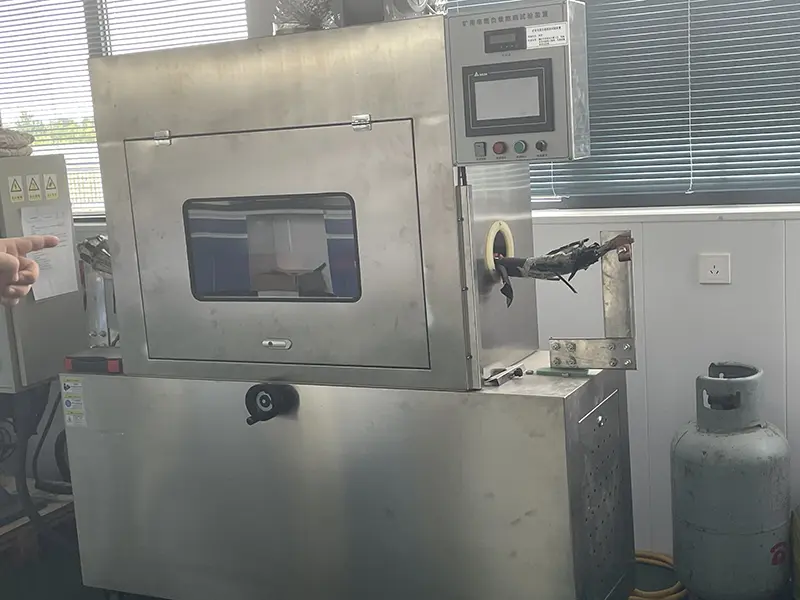

Перевірка якості та специфікації

Для технічної закупівлі або специфікації проекту мідний контрольний кабель із ПВХ слід перевіряти на вимірювані параметри, а не покладатися лише на загальні описи продукту. Відповідні елементи включають матеріал провідника, площу поперечного перерізу, кількість жил, опір ізоляції, характеристики витримки напруги, радіус вигину та вибрану структуру екранування або бронювання.

Специфікація, що надається, визначає GB/T 9330-2020 як еталонний стандарт і містить вимоги до номінальної напруги, опору, ізоляції та встановлення. Для експортних проектів необхідний стандарт IEC, тестова документація та вимоги до ринку призначення повинні бути підтверджені окремо перед виробництвом. Якщо потрібна екранована, броньована або вогнестійка конструкція, точну модель також слід вказати в специфікації закупівлі.

Як вибрати відповідну специфікацію

Почніть з електричної функції схеми та визначте, чи передає кабель контроль, контроль, зворотний зв’язок чи допоміжні сигнали. Потім підтвердьте необхідний переріз провідника та кількість жил. Для проектів з електричними перешкодами розгляньте екрановану конструкцію; для відкритих маршрутів, де важливий механічний захист, броньована версія може бути більш доцільною.

Для великих систем керування резервування додаткових ядер може забезпечити ємність для майбутніх змін схеми. У таблиці наведено пропозицію про 10%-20% запасного сердечника, тоді як вибір поперечного перерізу слід перевіряти на фактичне навантаження, довжину ланцюга, падіння напруги та умови встановлення. Більший провідник не слід вибирати тільки тому, що проект має більшу кількість опорних точок.

FAQ

1. Який стандарт використовується для цього кабелю?

Специфікація містить посилання на продукт GB/T 9330-2020 для кабелів керування з пластиковою ізоляцією. Для експортних замовлень вимоги IEC і стандарти ринку призначення повинні бути підтверджені відповідно до фактичного застосування та конструкції кабелю.

2. Які кількості жил і розміри провідників доступні?

Перерахований діапазон охоплює від 2 до 61 жил і переріз провідників від 0,5 до 10 мм². Загальні кількості жил включають 4, 7, 10, 14, 19, 24 і 37 жил, тоді як 0,75, 1,0, 1,5 і 2,5 мм² вказані як загальні поперечні перерізи.

3. Чи доступна екранована версія для додатків з електричними перешкодами?

так Конструкції КВВП і КВВРП можуть бути уточнені з плетеним екраном із зазначеним коефіцієнтом покриття не менше 80%. KVVP2 використовує обмотування мідною стрічкою. Відповідна структура екранування залежить від джерела перешкод і середовища встановлення.

4. Які вимоги до температури експлуатації та укладання?

У наданих технічних даних зазначено максимальну довгострокову допустиму робочу температуру 70 ℃ і звичайну температуру навколишнього середовища при укладанні не менше 0 ℃. Якщо необхідна установка нижче 0 ℃, попередній нагрів кабелю вказано в таблиці. Спеціальні низькотемпературні конструкції повинні бути підтверджені окремо для більш холодних середовищ.

5. Чи можна використовувати кабель для прямого закопування?

Специфікація, що надається, вказує мінімальну глибину прямого укладання 0,7 м і передбачає захист від зовнішніх механічних пошкоджень. Фактичну конструкцію кабелю слід перевірити на відповідність умовам ґрунту, механічному впливу, вологості та вимогам проекту до монтажу перед прямим захороненням.

6. Яку інформацію необхідно надати під час запиту пропозиції?

Для точної перевірки специфікацій надайте необхідну кількість жил, поперечний переріз провідника, номінальну напругу, довжину кабелю, спосіб укладання та середовище встановлення. Якщо потрібне екранування, обгортання мідною стрічкою, армування сталевою стрічкою або вогнестійка конструкція, додайте відповідну вимогу, щоб модель кабелю та технічна документація могли бути правильно узгоджені.
