Алюмінієвий ПВХ вогнестійкий кабель живлення

Для ланцюгів низької напруги, які повинні залишатися під напругою під час певного впливу вогню, алюмінієвий ПВХ вогнестійкий кабель живлення поєднує в собі алюмінієвий провідник з електричною ізоляцією, спеціальний вогнестійкий шар і захисну оболонку з ПВХ. Він призначений для аварійного розподілу електроенергії та інших ланцюгів з визначеними вимогами до пожежної безперервності.

Діапазон охоплює провідники розмірами від 1,5 мм² до 1000 мм², надані електричні дані щодо опору провідника, витримуваної напруги та струму за різних умов встановлення. Остаточний вибір кабелю залежить від навантаження на ланцюг, довжини траси, способу монтажу, допустимого падіння напруги та відповідних вимог пожежної безпеки.

Розміри та технічні параметри виробу

Вибір конструкції та матеріалів

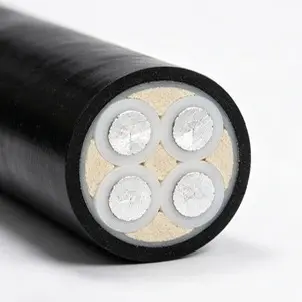

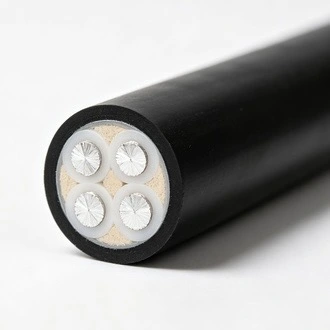

Кабель побудовано навколо чотирьох функціональних шарів, які працюють разом під час нормальної роботи та за визначених умов вогнетривких випробувань. Алюмінієвий провідник несе електричне навантаження, а ізоляція забезпечує електричне розділення. Спеціальний вогнестійкий шар допомагає захистити схему під впливом високої температури, а оболонка з ПВХ утворює зовнішню захисну поверхню.

Алюмінієвий провідник

Як струмопровідний провідник використовується алюміній. Його менша щільність порівняно з міддю може вплинути на вагу кабелю та транспортування, особливо на довгих кабельних маршрутах. Однак алюмінієві провідники вимагають відповідних розмірів і сумісних кінцевих компонентів. Перед вибором перетину провідника слід враховувати силу струму, падіння напруги та умови монтажу.

Вогнестійкий шар

Вогнетривкий шар призначений для забезпечення теплового захисту електричної жили під час зазначеного впливу вогню. Його функцію слід відрізняти від вогнестійкості: вогнезахисні матеріали в першу чергу призначені для обмеження розповсюдження полум’я, тоді як вогнестійкі кабельні конструкції оцінюються для підтримки роботи ланцюга за певних умов вогнетривких випробувань.

ПВХ ізоляція та зовнішня оболонка

Ізоляція забезпечує необхідне електричне розділення навколо провідника, тоді як оболонка з ПВХ захищає готовий кабель від звичайного зовнішнього контакту під час транспортування та встановлення. Товщина ізоляції та оболонки, наведена в таблиці, залежить від розміру провідника та є частиною специфікації розмірів кабелю.

Електричні та протипожежні характеристики

Для ланцюгів живлення, пов’язаних із пожежею, характеристики кабелю не можна оцінити лише за стійкістю до полум’я. Безперервність електричного струму, стан ізоляції, опір провідника та застосовні умови випробування на вогнетривкість – все це необхідно розглядати разом. Дані продукту, що надаються, вказують на випробувальну напругу 3,5 кВ/5 хв і надають окремі значення напруги струму для встановлення в повітрі та безпосередньо в ґрунті.

Умови випробувань на вогнестійкість

У наданій інформації про продукт зазначено вогнестійкість протягом 90 хвилин за умов випробування при 750 °C. Це значення слід розуміти як результат випробування, пов’язаний із зазначеною конструкцією кабелю та методом випробування, а не як універсальне твердження про те, що кабель зберігатиме потужність протягом тієї самої тривалості за будь-якої реальної пожежі. Схвалення проекту має ґрунтуватися на застосовному звіті про випробування та місцевих вимогах пожежної безпеки.

Опір провідника та струм

Опір провідника постійному струму вказано в технічній таблиці для відповідних розмірів алюмінієвих провідників. Показники струму надаються окремо для встановлення на повітрі та в ґрунті, оскільки розсіювання тепла змінюється залежно від умов встановлення. Фактичний розмір кабелю може також вимагати врахування температури навколишнього середовища, групування кабелів, умов захоронення, довжини маршруту та допустимого падіння напруги.

Характеристики витримуваної напруги

Зазначене значення 3,5 кВ/5 хв відповідає вказаній напрузі випробування та тривалості в даних про продукт, що надаються. Випробування витримуваної напруги використовується для перевірки системи ізоляції за визначених умов випробування. Під час подання кабелю на затвердження проекту слід переглянути документацію на виріб і відповідний виробничий стандарт.

Монтаж і вибір кабелю

Вибір кабелю слід починати з електричного навантаження, а потім порівнювати з фактичним середовищем встановлення. Для аварійних і пожежних ланцюгів перед замовленням кабелю також слід визначити необхідну тривалість вогнестійкості та відповідні вимоги до конструкції.

Вибір розміру провідника

Номінальний переріз слід вибирати відповідно до робочого струму, падіння напруги та умов монтажу. Для ланцюгів великої відстані падіння напруги може стати важливим фактором розміру, навіть якщо пропускна здатність провідника по струму є достатньою. Таким чином, остаточний вибір повинен ґрунтуватися на повній конструкції схеми, а не лише на амплітуді.

Повітряна установка

При встановленні в кабельних лотках або інших відкритих маршрутах розсіювання тепла, відстань між кабелями, температура навколишнього середовища та кількість навантажених кабелів можуть впливати на допустимий струм. Значення ємності повітря в таблиці надають довідкові дані продукту та повинні застосовуватися разом із відповідним стандартом встановлення.

Пряме поховання та кабельні траншеї

Для прямого закопування або підземної прокладки кабельної траншеї слід враховувати теплові умови ґрунту, глибину закопування, відстань між кабелями, дренаж і механічний захист. Значення струму прямого підземного струму в таблиці є еталонними значеннями для конкретних установок і не повинні розглядатися як заміна розрахунків кабелю для конкретного проекту.

Кінець алюмінієвого провідника

Алюмінієві провідники слід з’єднувати за допомогою клем, наконечників або з’єднувачів, придатних для алюмінієвих провідників із зазначеним електричним навантаженням. Правильна підготовка та стиснення провідника важливі в місці з’єднання, оскільки неправильно підготовлена ​​кінцева частина може створити додатковий опір контакту та місцеве нагрівання.

Типові області застосування

Алюмінієвий вогнестійкий кабель живлення з ПВХ може бути призначений для низьковольтних розподільних ланцюгів, де продовження електричного обслуговування під час певної пожежі є частиною вимог проекту. Типові області застосування включають вибрані аварійні схеми живлення, електричні навантаження, пов’язані з пожежею, громадські будівлі, промислові об’єкти та підземні розподільні маршрути.

Аварійний розподіл електроенергії

Кабель можна використовувати для призначених аварійних ланцюгів живлення, де кабельна система повинна підтримувати роботу ланцюга протягом певного періоду під час впливу вогню. Необхідний рівень вогнестійкості повинен бути підтверджений проектним проектом і відповідними місцевими правилами.

Громадські та комерційні будівлі

Додатки можуть включати окремі схеми живлення в лікарнях, школах, комерційних будівлях та інших об’єктах, де встановлено аварійні електричні системи. Чи потрібна конкретна конструкція кабелю, залежить від конструкції будівлі, протипожежної стратегії та відповідних електричних і протипожежних норм.

Промислові об'єкти

На заводах і промислових об’єктах кабель можна використовувати для аварійного розподілу, протипожежного обладнання та інших низьковольтних ланцюгів, де встановлено алюмінієвий провід і визначені вимоги протипожежних характеристик. Розмір кабелю повинен відповідати електричному навантаженню та маршруту монтажу.

Підземні розподільні шляхи

Доступні більші розміри провідників можна розглядати для підземних розподільних маршрутів і кабельних траншей, де монтажна конструкція дозволяє таку конструкцію кабелю. Умови захоронення, механічний захист і розсіювання тепла слід перевірити перед встановленням.

Документація виробництва та якості

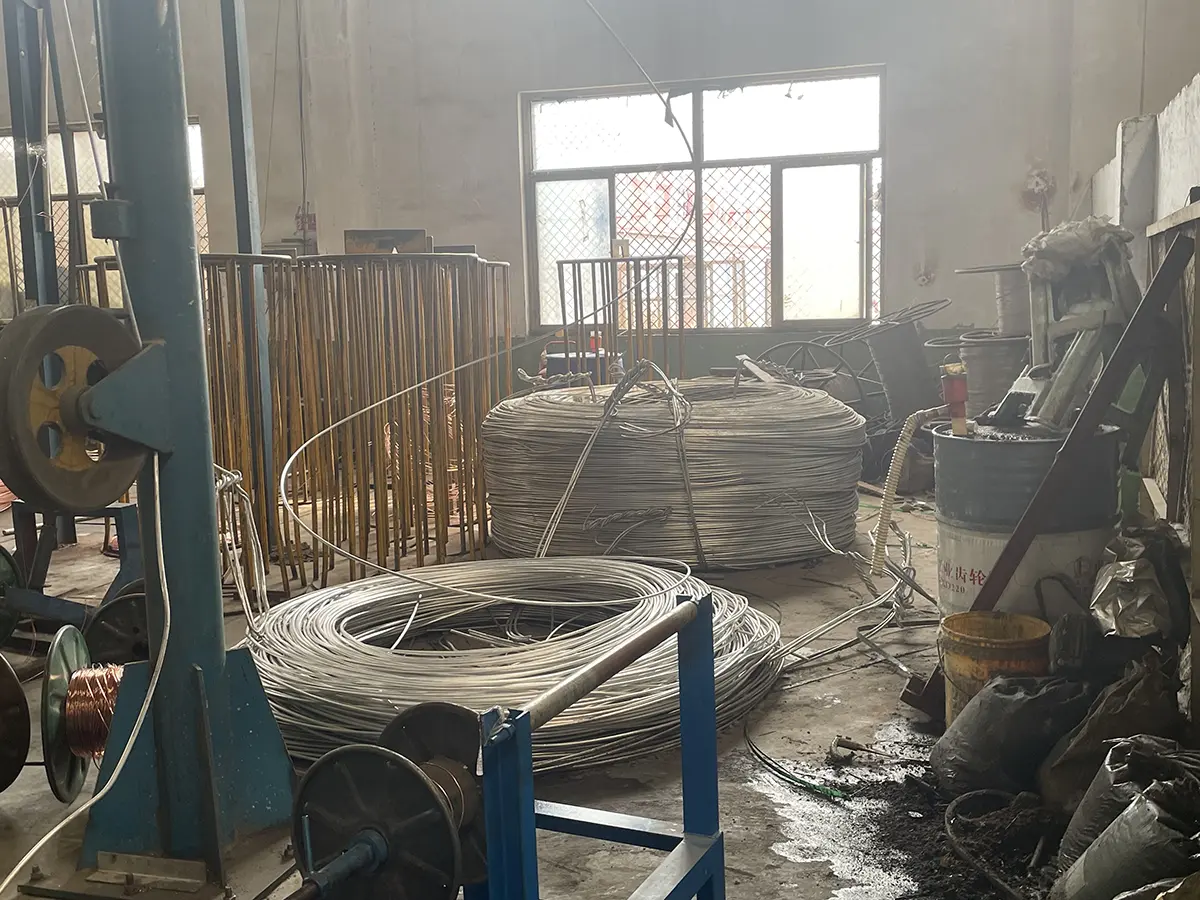

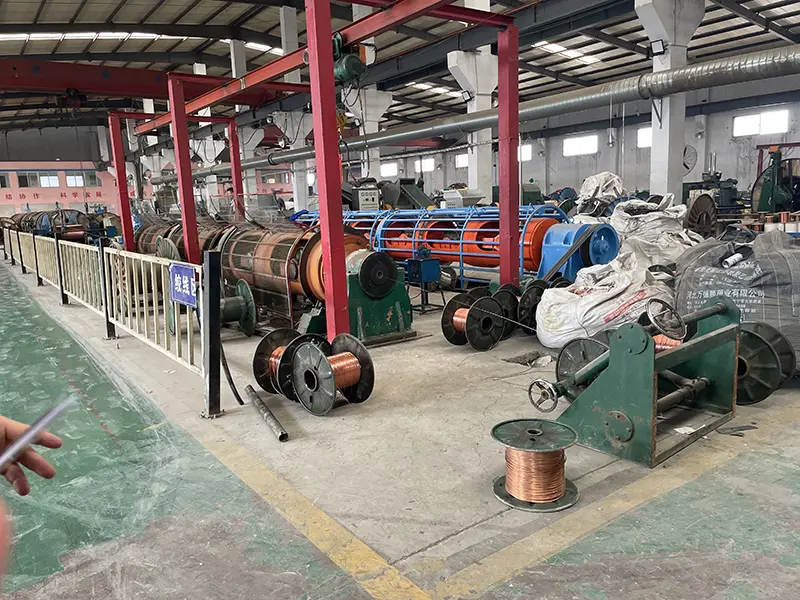

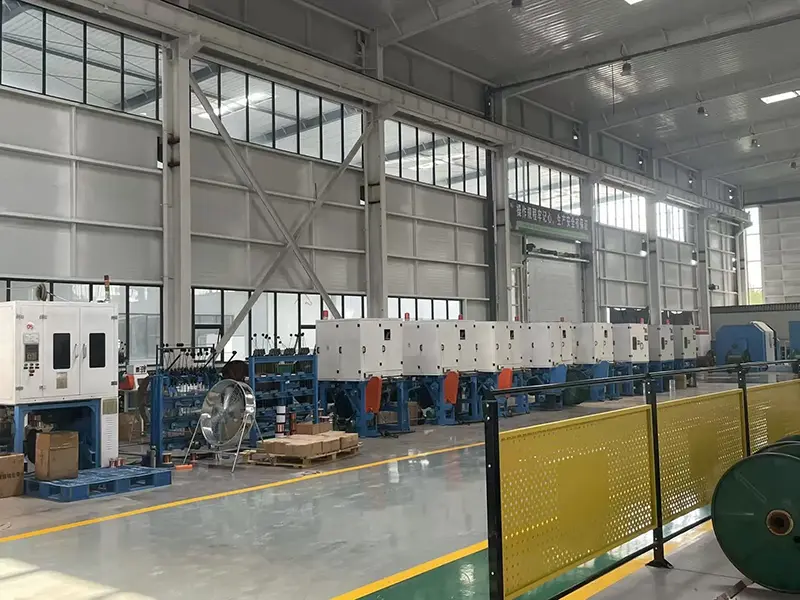

Власне виробництво та тестування

Qiancheng Cable управляє власними цехами з виробництва кабелю та випробувальним обладнанням. Виробничий процес охоплює обробку провідників, екструзію ізоляції, нанесення вогнестійкого шару та екструзію зовнішньої оболонки. Відповідні виробничі та перевірочні записи створюють основу для контролю розмірів і електричних характеристик готового кабелю.

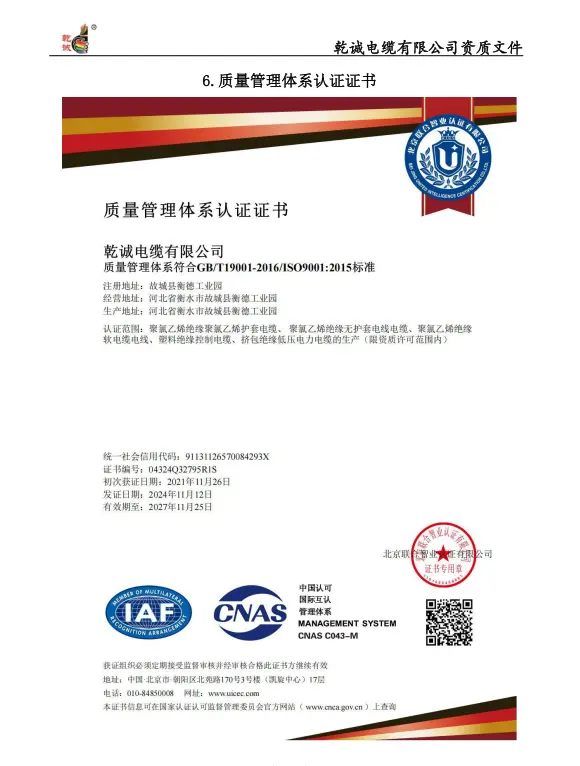

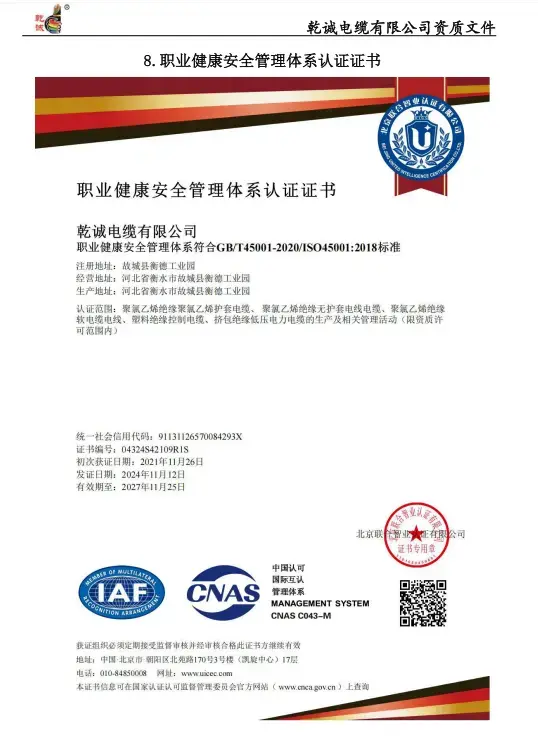

Сертифікати управління якістю

Компанія Qiancheng Cable має національну ліцензію на виробництво промислового кабелю, а також сертифікати ISO9001 з управління якістю, ISO14001 з екологічного менеджменту та ISO45001 з охорони праці та безпеки. Ці документи надають інформацію про виробництво та системи управління компанії, і їх можна переглянути під час кваліфікації постачальника.

Технічна перевірка перед замовленням

Для проектних закупівель кабель слід перевіряти на відповідність фактичним характеристикам електричної та пожежної безпеки, а не вибирати лише за назвою продукту. Наступна інформація є корисною під час запиту пропозицій або технічного подання: необхідний переріз провідника, робоча напруга, струм навантаження, довжина кабелю, спосіб монтажу, умови навколишнього середовища або ґрунту, групування кабелю, допустиме падіння напруги та необхідні умови вогнетривких випробувань.

Якщо кабель подається для будівельного проекту, покупець також може вимагати відповідні технічні дані, документацію випробувань і кваліфікаційні сертифікати для перевірки. Це дозволяє перевірити вибрану конструкцію та вимоги до випробувань перед виробництвом та встановленням.

FAQ

Яка різниця між вогнестійким і вогнестійким кабелем?

Вогнестійкість стосується здатності кабельного ланцюга продовжувати працювати протягом визначеного періоду за певних умов випробування на вогонь. Вогнестійкість в основному стосується обмеження поширення полум'я вздовж кабелю. Кабель може мати вогнестійкі властивості, не класифікуючись на однакову вогнестійкість.

Чому для цього кабелю використовується алюмінієва жила?

Алюміній є провідником меншої щільності для розподілу електроенергії низької напруги. Це може бути доцільним, коли враховуються вага кабелю та транспортування. Оскільки алюміній має відмінні від міді електричні та з’єднувальні характеристики, розмір провідника та кінцеві компоненти слід вибирати відповідно.

Що означає специфікація вогнестійкості протягом 90 хвилин?

У наданій інформації про продукт зазначено 90 хвилин за умов випробування при 750 °C. Це відноситься до визначених умов випробувань для вказаної конструкції кабелю. Це не слід тлумачити як гарантію однакової роботи схеми під час кожної реальної пожежі, оскільки фактичні результати залежать від встановлення, впливу вогню та застосовного методу випробування.

Як вибрати розмір кабелю?

При виборі слід враховувати струм навантаження, падіння напруги, довжину кабелю, спосіб монтажу, умови навколишнього середовища, групування кабелів і необхідний рівень пожежної безпеки. Значення струму, наведені в таблиці, є довідковими даними для установки в повітрі та безпосередньо заглибленому ґрунті.

Чи можна використовувати кабель для прямого закопування?

Дані про продукт містять значення ємності для прямого заглиблення ґрунту. Фактична придатність повинна бути підтверджена відповідно до конструкції кабелю, умов захоронення, механічного захисту, теплових характеристик ґрунту та застосовних вимог до встановлення.

Що слід враховувати при підключенні алюмінієвого провідника?

Клема або роз’єм повинні відповідати алюмінієвим провідникам і відповідати вказаному навантаженню. Правильна підготовка та стиснення провідника важливі для підтримки надійного електричного з’єднання та уникнення надмірного контактного опору або локального нагрівання.

Які документи можна надати для оцінки проекту?

Залежно від вимог проекту, технічні дані, документація випробувань продукції та кваліфікаційні сертифікати компанії можуть бути надані для постачальника та оцінки продукції. Для застосування, пов’язаного з вогнем, перед затвердженням необхідно перевірити відповідну документацію щодо протипожежних випробувань разом із специфікацією проекту.
