Сонячний кабель постійного струму Qiancheng PV1-F закуповується для проектування фотоелектричних станцій, підходить для конструкції проводки передачі постійного струму на стороні фотоелектричного модуля. Він забезпечує відмінну стійкість до ультрафіолетового випромінювання, стійкість до високих і низьких температур, стійкість до кислотно-лужної корозії, стійкість до перевантажень, зносостійкість і антикорозійну дію. Адаптований до різноманітних важких умов роботи фотоелектричної системи, він забезпечує безпечну та стабільну роботу системи з тривалим терміном служби.
|
Кількість жил × номінальна площа поперечного перерізу (мм²) |
Номінальна товщина ізоляції (мм) |
Номінальна товщина оболонки (мм) |
Максимальний середній зовнішній діаметр (мм) |
Мінімальний опір ізоляції при 20 ℃ (MΩ・км) |
Мінімальний опір ізоляції при 90 ℃ (MΩ・км) |
|
1×1,5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2,5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1,5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2,5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1,5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2,5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1,5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2,5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1,5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2,5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |
Сонячний кабель постійного струму Qiancheng PV1-F використовує луджений гнучкий мідний провідник із опором, кращим за національний стандарт, і низьким підвищенням температури за умови повного навантаження. Він пройшов випробування УФ-старінням на антистаріння та стійкість до розтріскування. Сировину та дані випробувань можна перевірити, щоб уникнути фальсифікації.

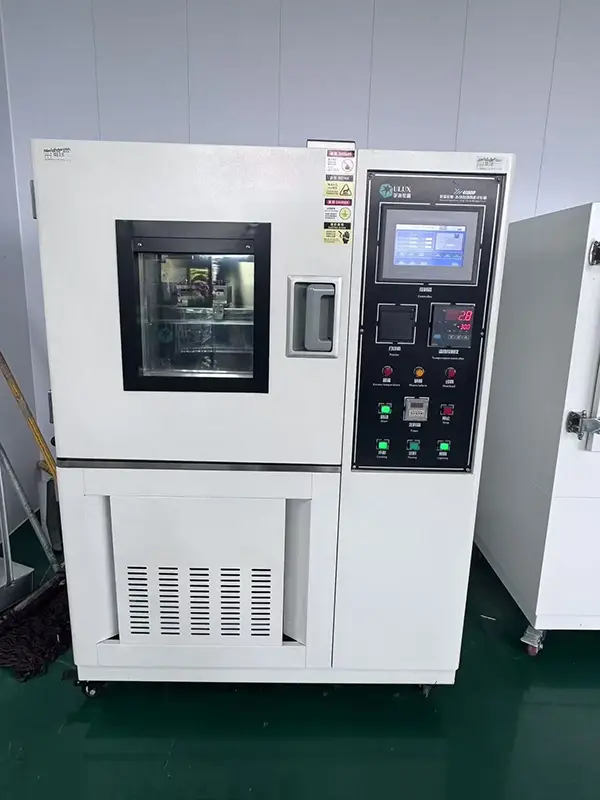

Звичайні фотоелектричні кабелі мають тенденцію тріскатися при низьких температурах. Цей продукт пройшов випробування на вигин при -40 ℃ і стійкий до пошкоджень під час будівництва в холодних регіонах. Оболонка озоностійка, маслостійка та антикорозійна, підходить для суворих умов, таких як соляно-лужні зони та прибережні соляні бризки, з меншою частотою відмов.
Спотовий товар доступний для прямої доставки. Для великомегаватних фотоелектричних проектів можна надати індивідуальну номінальну площу поперечного перерізу, ступінь вогнестійкості та довжину котушки. Відсутність націнки посередника, що забезпечує економічні переваги для великих обсягів інженерних закупівель.

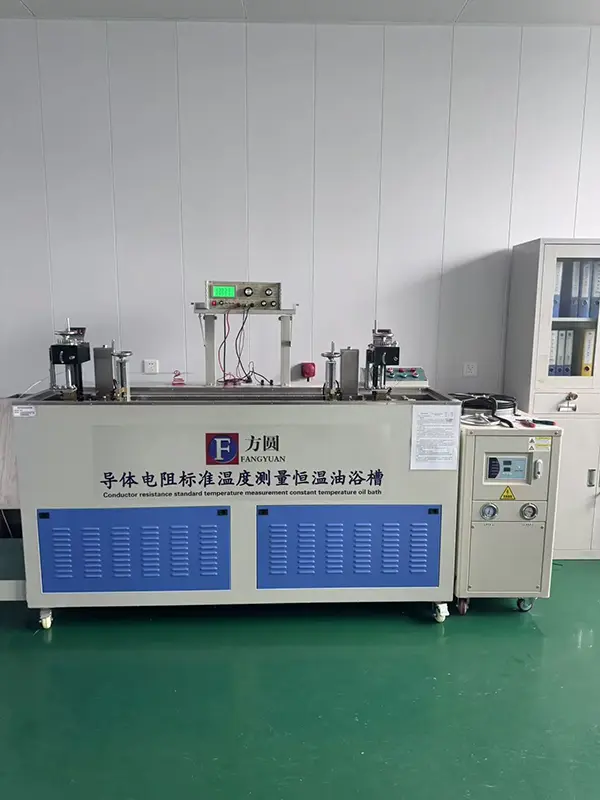

Перед доставкою всі сонячні кабелі постійного струму Qiancheng PV1-F проходять вибіркові випробування на стійкість до напруги постійного струму та опір ізоляції. Він може протистояти зворотному впливу високої напруги фотоелектричних систем і запобігати витоку електричного струму, поломці та пожежі в колах постійного струму. Він відповідає класу вогнестійкості C для запобігання поширенню вогню вздовж кабелів.
Стійкий до ультрафіолетового випромінювання для стабільної тривалої роботи в межах -40 ℃ ~ 90 ℃. Стійкий до старіння та розтріскування під час тривалого перебування на відкритому повітрі. Безгалогеновий тип із низьким рівнем диму є додатковим для зменшення токсичного диму під час пожежі та гарантує безпеку для фотоелектричних установок у приміщенні.
Чудова гнучкість кабелю запобігає пошкодженню ізоляційного шару, спричиненому перетягуванням або незначним стисненням під час будівництва, зменшуючи ризики переробки та витрати на подальше обслуговування.
Сонячний кабель постійного струму Qiancheng PV1-F спеціально розроблений для проводки з боку постійного струму фотоелектричних систем виробництва електроенергії:
- Шинна розводка модулів великих централізованих наземних фотоелектричних електростанцій;
- Розподілені фотоелектричні станції на дахах промислових і комерційних будівель;
- Мережеві розподілені побутові фотоелектричні системи;
- Фотоелектричні проекти в складних умовах, включаючи гібрид рибальства та сонячної енергії, гібрид сільського господарства та сонячної енергії, гірські об’єкти та об’єкти Гобі.
Відповідь: Провід виготовлено з гнучкої лудженої міді, що забезпечує хорошу електропровідність і гнучкість для безперервної роботи зі струмом у фотоелектричних колах постійного струму. Конструкція провідника також допомагає контролювати підвищення температури за нормальних умов повного навантаження.
A: Зазначений діапазон безперервної робочої температури становить від -40 ℃ до 90 ℃. Кабель також пройшов випробування на вигин при низькій температурі при -40 ℃, щоб оцінити його гнучкість і стійкість до розтріскування під час монтажу в холодному середовищі.
A: Оболонка забезпечує стійкість до впливу озону, масла, соляних бризок і кислотно-лужного впливу. Це робить кабель придатним для фотоелектричних установок у прибережних районах, соляно-лужних середовищах і рибальсько-сонячних або інших зовнішніх гібридних проектах, залежно від фактичних умов на місці.
A: Готові кабелі можна перевірити на стійкість до напруги постійного струму та опір ізоляції відповідно до застосовних вимог перевірки. Ці тести допомагають перевірити цілісність ізоляції та електричні характеристики перед транспортуванням кабелю.
A: Кабель має вогнезахисний клас Class-C. Його конструкція призначена для обмеження розповсюдження полум’я вздовж кабелю під час впливу локальної пожежі, підтримуючи вимоги пожежної безпеки фотоелектричної проводки постійного струму.
A: Гнучка конструкція допомагає кабелю витримувати звичайне прокладання, витягування та незначне стиснення під час встановлення. Для уникнення механічних пошкоджень ізоляції або оболонки необхідне правильне поводження та дотримання зазначеного радіусу вигину.
A: В основному використовується для проводки на стороні постійного струму в фотоелектричних системах виробництва електроенергії, включаючи наземні електростанції, комерційні та промислові дахи, житлові фотоелектричні системи, сільськогосподарські сонячні проекти та рибальські сонячні установки.
A: Для ізоляції використовується радіаційно-зшитий поліолефін, який пройшов випробування на старіння УФ-променями. Конструкція матеріалу забезпечує стійкість до ультрафіолету та допомагає зберегти фізичні властивості кабелю під час тривалої експлуатації на відкритому повітрі.
