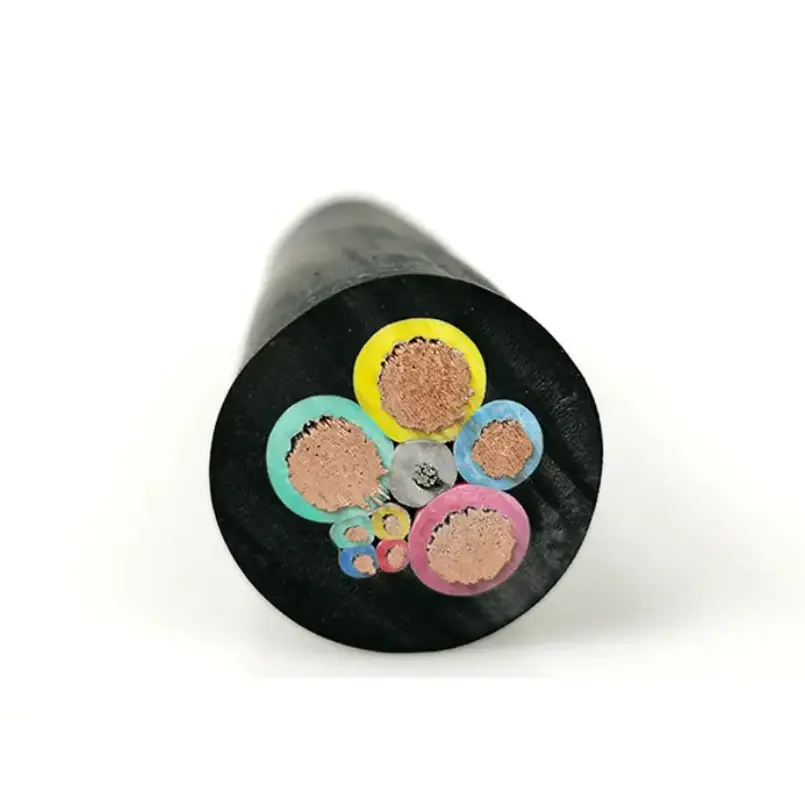

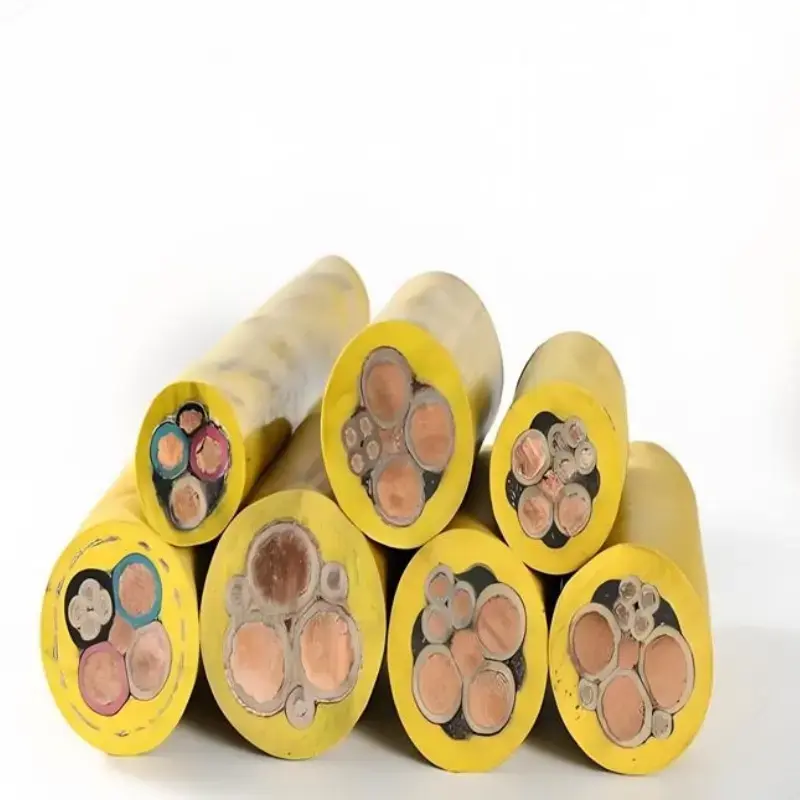

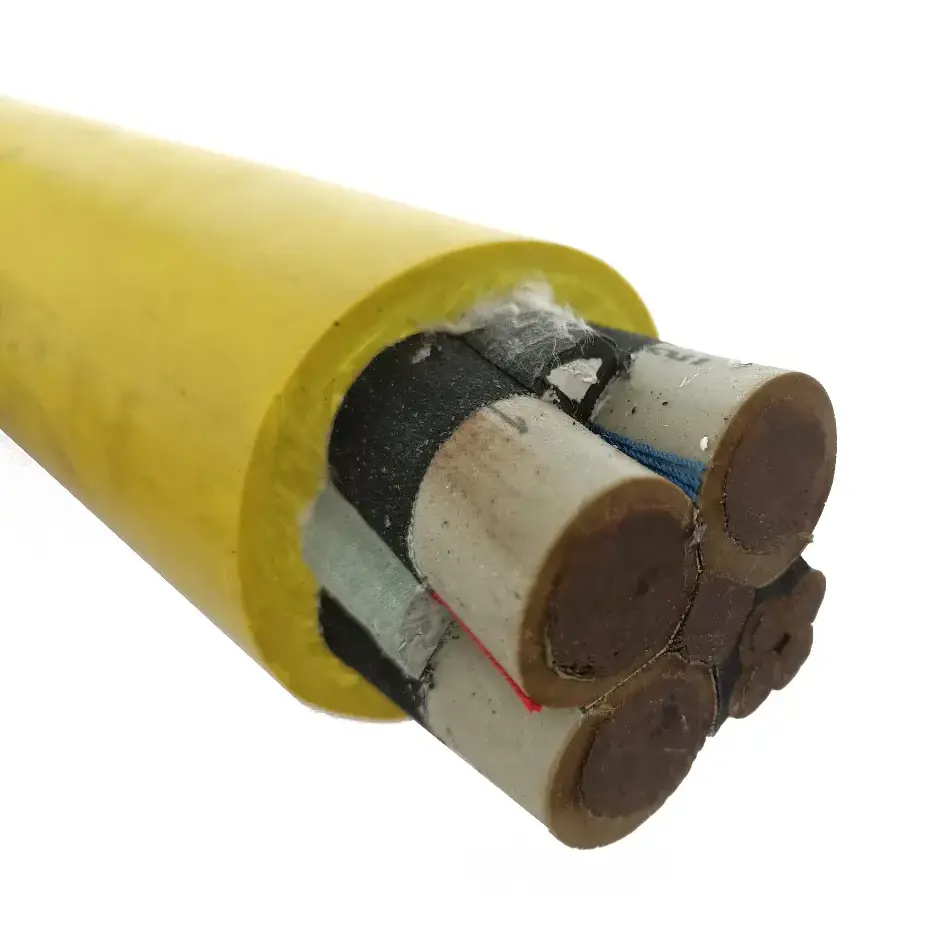

Екранований гумовий кабель для комбайна

Моделі: МЦ-0,38/0,66, МЦП-0,38/0,66, МЦП-0,66/1,14, МЦП-1,9/3,3 та ін.

Екранований гумовий кабель вугільної комбайни використовується для підключення мобільного живлення та керування на підземному вуглевидобувному обладнанні, такому як вугільні комбайни. Його конструкція поєднує в собі багатожильний безкисневий мідний провідник, спеціальну гумову ізоляцію, металеве екранування та високоміцну гумову оболонку. Специфікації, що надаються, охоплюють кілька рівнів напруги та поперечних перерізів провідників для застосувань, де кабель піддається повторним рухам, згинанням, перетягуванням і механічному контакту.

Технічні характеристики продукту та таблиця технічних параметрів

Типові умови застосування

Цей тип кабелю призначений для підземного мобільного гірничого обладнання, де кабель живлення може зазнавати постійного руху та механічного впливу. Фактична специфікація повинна бути обрана відповідно до напруги обладнання, потреби в струмі, поперечного перерізу провідника, конфігурації сердечника та умов встановлення.

1. Повністю механізовані вугільні вибої

Вугільні комбайни та інше мобільне обладнання потребують тросових конструкцій, які можуть забезпечувати багаторазове переміщення вздовж вибою. Гнучкий провідник і гумова оболонка підходять для умов прокладання кабелю, що включають згинання, перетягування та контакт з навколишнім обладнанням.

2. Пересувне підземне електрообладнання

Кабель також можна розглядати для підключення живлення та керування на іншому мобільному обладнанні для майнінгу, якщо його номінальна напруга, розташування сердечника та механічні вимоги відповідають установці. Тип обладнання та конфігурацію підключення слід підтвердити перед специфікацією.

3. Зони з електромагнітними перешкодами

Металевий екрануючий шар створює провідний бар’єр навколо жил кабелю та може допомогти зменшити вплив електромагнітних перешкод на схеми керування та сигнали. Вимоги до екранування слід оцінювати разом із конструкцією обладнання та заземленням.

4. Вологі, запорошені та механічно важкі шахтні зони

Гумова ізоляція та зовнішня оболонка призначені для підземних середовищ, де можуть виникати вологість, пил, перетягування та механічний контакт. При виборі кабелю слід враховувати фактичний вплив води, шлях монтажу, температуру та механічне навантаження на місці.

Основні технічні міркування

Для вибору кабелю для вугільної шахти лише електричних характеристик недостатньо. Перед замовленням конструкцію кабелю, рух монтажу, вимоги до екранування та умови навколишнього середовища слід перевірити на компонування обладнання та шахти.

1. Електричні характеристики та розмір провідника

Доступний діапазон напруги включає 0,38/0,66 кВ, 0,66/1,14 кВ і 1,9/3,3 кВ, із перерізом провідника від 16 мм² до 120 мм² у специфікації, що надається. Відповідний розмір залежить від навантаження обладнання, допустимого падіння напруги, довжини кабелю та умов встановлення.

2. Гнучка конструкція для мобільного обладнання

Багаторазове переміщення створює інші механічні вимоги до кабелю мобільного майнінгу, ніж до кабелю фіксованої установки. Багатожильний мідний провідник і гумова конструкція призначені для застосувань, що включають багаторазове згинання та кручення.

3. Екранування ланцюгів керування та сигналізації

Кабель містить композитний металевий екран із використанням мідного дроту та волокна. Для установок, що передають сигнали керування поблизу потужного електричного обладнання, екранування має відповідати вимогам до заземлення обладнання та системи керування.

4. Захист оболонки

Зовнішня гумова оболонка специфікується як зносостійка, маслостійка, вогнестійка та ударостійка. Ці властивості важливі, якщо кабель прокладено поблизу мобільного обладнання або піддається повторюваному механічному контакту.

5. Вогнестійкість

Специфікація, що надається, відповідає вимогам MT 386 щодо вогнестійкості в гірничій промисловості, включаючи самозагасання після видалення полум’я. Проектну документацію та застосовну специфікацію кабелю слід перевіряти, якщо шахта потребує спеціальної сертифікації або протоколів випробувань.

Якість і документація

Для придбання кабелю для гірничої промисловості технічна перевірка повинна охоплювати модель виробу, номінальну напругу, поперечний переріз провідника, конфігурацію сердечника, вимоги до електричних випробувань і застосовні гірничі стандарти. Ці деталі забезпечують практичну основу для узгодження кабелю з обладнанням та умовами встановлення, а не вибором лише за номінальною напругою.

Процес виробництва та перевірки кабелю Qiancheng можна задокументувати відповідно до застосовної специфікації продукту та вимог проекту. Записи про випробування, технічні параметри та інші супровідні документи можуть бути переглянуті в рамках процесу закупівлі та приймання, якщо це необхідно.

Чому будівництво має значення у вугільній промисловості

1. Конструкція гнучкого провідника

Багатожильний безкисневий мідний провідник призначений для багаторазового згинання та скручування під час роботи мобільного обладнання. Розмір провідника можна вибрати відповідно до необхідного електричного навантаження та специфікації кабелю.

2. Комбінована конфігурація живлення та керування

Поставлена ​​специфікація включає композитні конструкції силового сердечника та сердечника керування. Ця конфігурація може спростити прокладку кабелю, де потрібні з’єднання живлення та керування, залежно від вимог до під’єднання обладнання.

3. Металеве екранування

Структура екранування актуальна для установок, де силові кабелі та схеми керування працюють в одному середовищі мобільного обладнання. Його ефективність залежить від повної конструкції системи, включаючи закінчення екрану та заземлення.

4. Гумова ізоляція та оболонка

Гумові матеріали використовуються як для ізоляції, так і для зовнішнього захисного шару. Зазначена конструкція забезпечує стійкість до екструзії, розриву, зносу, мастила та ударів у складних механічних умовах, пов’язаних із мобільним підземним обладнанням.

FAQ

Q1: Які розміри напруги та провідника доступні?

A: Специфікації, що надаються, охоплюють номінальну напругу 0,38/0,66 кВ, 0,66/1,14 кВ і 1,9/3,3 кВ із поперечним перерізом провідника від 16 мм² до 120 мм². Конкретні основні механізми та моделі повинні бути підтверджені відповідно до обладнання та застосування.

Q2: Яка структура екранування використовується в цьому кабелі?

A: У кабелі використовується композитний металевий екран, що складається з мідного дротяного обплетення та волокна. Він призначений для зменшення електромагнітних перешкод, що впливають на ланцюги всередині кабелю, тоді як загальна ефективність екранування також залежить від правильного встановлення та заземлення.

Q3: Де зазвичай використовується цей тип кабелю для майнінгу?

A: Екранований гумовий кабель для вугільної машини в основному пов’язаний з мобільним підземним обладнанням для видобутку вугілля та виробками вугільних шахт. Його можна розглядати для вугільних комбайнів та іншого мобільного обладнання, якщо напруга, розмір провідника, конфігурація сердечника та механічні вимоги сумісні.

Q4: Що потрібно підтвердити перед замовленням?

A: Перевірте номінальну напругу обладнання, поперечний переріз провідника, кількість і тип жил, довжину кабелю, вимоги до екранування, спосіб встановлення та умови навколишнього середовища. Для гірничодобувних проектів необхідні стандарти, сертифікати та тестова документація також повинні бути підтверджені перед виробництвом або відправкою.

Q5: чи має кабель вогнестійкість?

A: Технічні характеристики, що надаються, стверджують, що кабель відповідає вимогам MT 386 щодо вогнестійкості в гірничій промисловості та є самозагасаючим після видалення полум’я. Будь-які вимоги щодо сертифікації або випробувань, що стосуються конкретного проекту, мають бути підтверджені відповідно до точної моделі кабелю та відповідної специфікації.

Q6: Чи може Qiancheng надати технічну документацію для закупівель проекту?

A: Технічні параметри та супровідна документація можуть бути надані відповідно до вибраної моделі та вимог проекту. Для перегляду пропозиції або специфікації корисно надати необхідну напругу, розмір провідника, конфігурацію сердечника, кількість і умови застосування.
