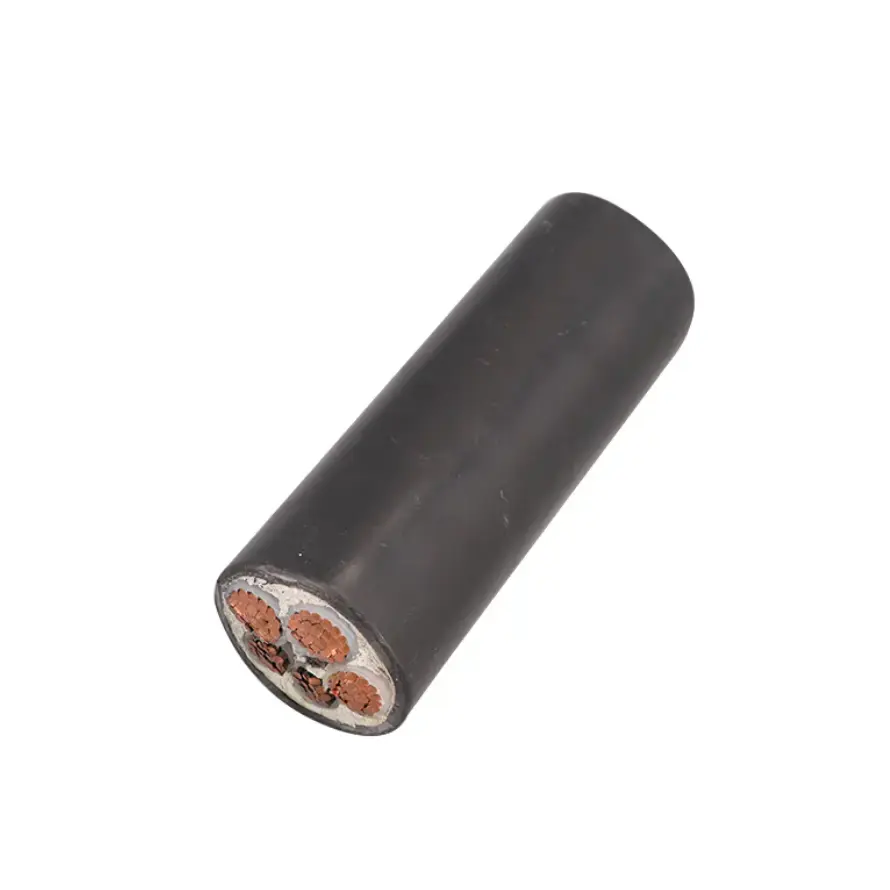

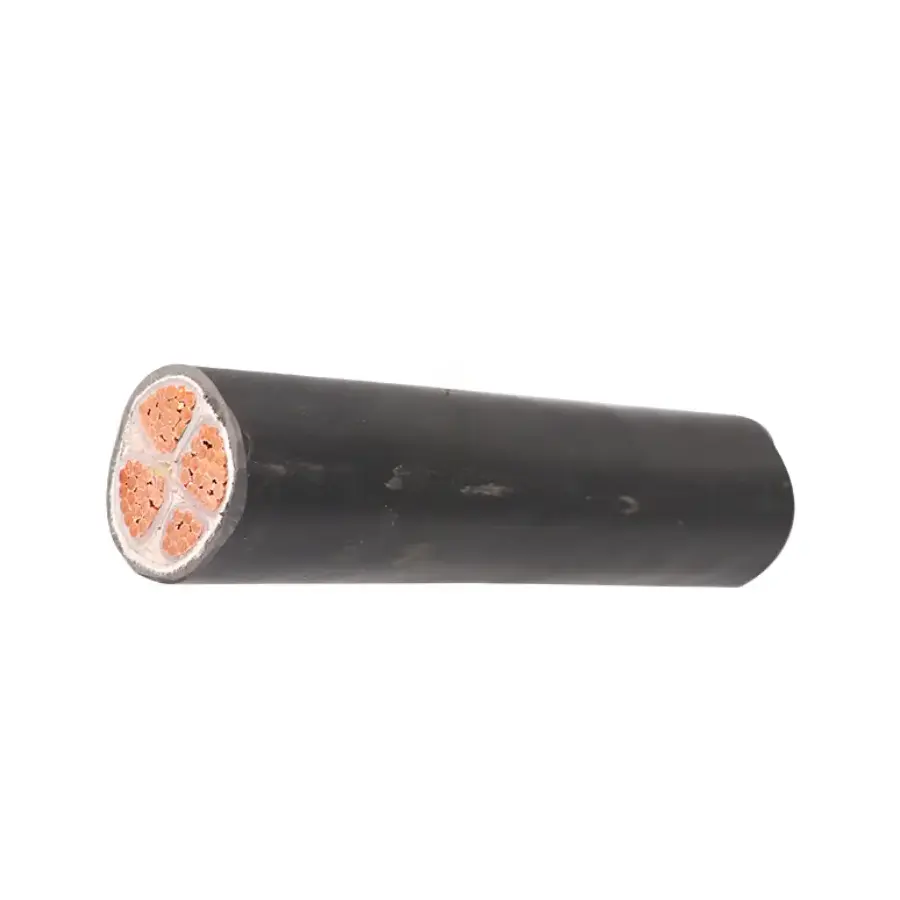

Шахтний кабель живлення з ізоляцією з сшитого поліетилену

Модель: MYJV, MYJV22.

Гірничий силовий кабель з ізоляцією з сшитого поліетилену відповідає MT/T 818.13-2009, має провідники з безкисневої міді високої чистоти, зшиту ізоляцію з зшитого поліетилену та вогнестійку оболонку з ПВХ. Номінальна напруга коливається від 0,6/1 кВ до 8,7/10 кВ, з тривалою робочою температурою 90 ℃. Кабель призначений для стаціонарного розподілу електроенергії в підземних і відкритих шахтах. Він призначений для статичної установки і не повинен використовуватися на мобільному обладнанні, яке вимагає постійного перетягування або багаторазового згинання.

Технічні характеристики продукту та таблиця технічних параметрів

Ключові особливості конструкції

1. XLPE ізоляція для більш високих робочих температур

Ізоляція з зшитого поліетилену (XLPE) має задану тривалу робочу температуру 90 ℃ з температурою короткочасного короткого замикання до 250 ℃. Порівняно з ізоляцією з ПВХ, зшитий поліетилен (XLPE) забезпечує більш високу температуру для фіксованих силових ланцюгів, де навантаження на провідник і умови навколишнього середовища необхідно враховувати разом.

2. Мідний провідник і електричні характеристики

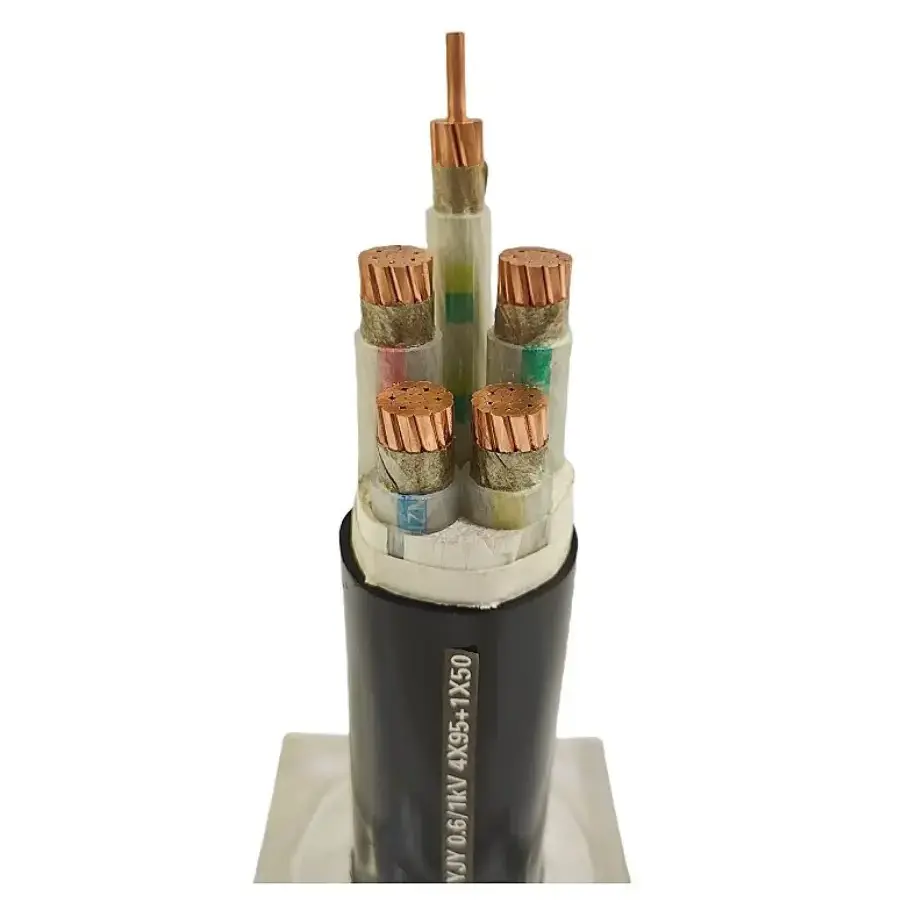

Провідник виготовлено з високочистої безкисневої міді та доступний у твердій або багатожильній конструкції відповідно до специфікації кабелю. Поперечний переріз провідника, розташування жил і номінальна напруга повинні відповідати підключеному навантаженню, відстані передачі та умовам встановлення. Опір провідника постійного струму перевіряється на відповідність застосовним вимогам MT 818 або GB/T 3956.

3. Вогнезахисна оболонка з ПВХ

Зовнішня оболонка забезпечує зовнішній захист кабелю та має вогнестійкі властивості для гірничих робіт. Специфікація, що додається, також визначає стійкість до дії масла та кислотно-лужного впливу. Фактичний хімічний вплив, умови води, температуру та механічні навантаження слід враховувати під час підтвердження відповідної конструкції оболонки.

4. Додаткова броня зі сталевої стрічки

Для установок, де потрібен додатковий механічний захист, доступна армована конструкція зі сталевої стрічки. Тому MYJV22 відрізняється від неброньованої конструкції MYJV шаром броні. Остаточна конструкція повинна бути обрана відповідно до методу укладання, механічного ризику та відповідної специфікації проекту.

Умови встановлення та застосування

Цей діапазон кабелів призначений для фіксованого розподілу електроенергії, а не для постійного мобільного обслуговування. Типові області застосування включають підземні магістральні шляхи, електромеханічні камери, стаціонарні насосні системи, вентиляційне обладнання, конвеєрні силові схеми та інші стаціонарні шахтні точки розподілу електроенергії.

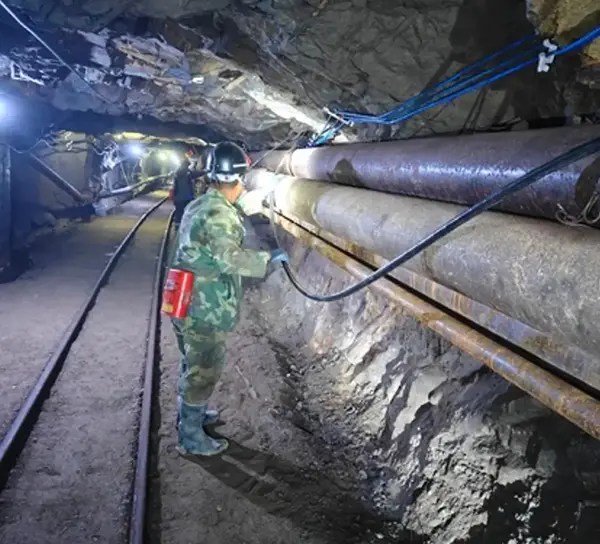

1. Підземний фіксований розподіл електроенергії

Для підземних установок специфікацію кабелю слід перевірити на номінальну напругу, струм навантаження, шлях встановлення, температуру навколишнього середовища, вплив вологи та доступний механічний захист. Якщо кабель прокладено через зони з вищим ризиком удару або стиснення, можна розглянути броньовану конструкцію.

2. Енергосистеми відкритих шахт

Стаціонарні схеми у відкритих шахтах можуть включати вплив зовнішнього середовища, пилу, дощу та зміни температури. Вибір кабелю повинен враховувати ці умови навколишнього середовища разом із необхідним рівнем напруги, розміром провідника та розташуванням прокладки.

3. Вуглезбагачувальні та допоміжні споруди

Стаціонарні схеми живлення для вуглезбагачувальних установок, насосних відділень, систем вентиляції та інших допоміжних приміщень можуть бути визначені відповідно до навантаження обладнання та відстані розподілу. Конструкцію кабелю слід перевіряти на реальне середовище, а не застосовувати одну специфікацію до всіх шахтних об’єктів.

Технічний відбір і перевірка

Перед замовленням необхідно підтвердити необхідну номінальну напругу, переріз провідника, кількість жил, конструкцію броні, довжину кабелю та спосіб монтажу. Для довших маршрутів електропостачання слід також враховувати падіння напруги та опір провідника разом із очікуваним навантаженням.

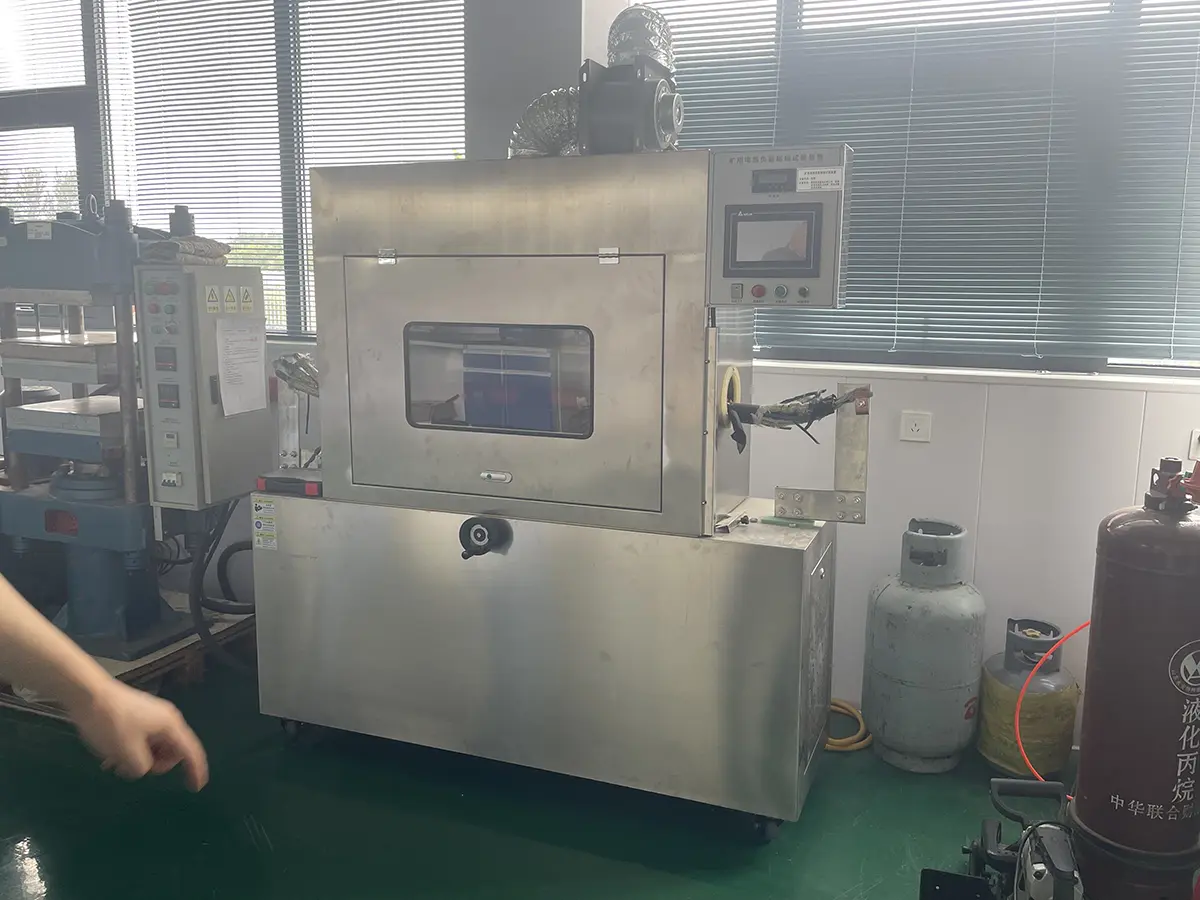

Для вхідної перевірки модель продукту та конструкцію кабелю можна перевірити на відповідність специфікації придбання. Залежно від вимог проекту документація та записи випробувань можуть включати опір провідника, випробування ізоляції, результати витримки напруги та записи випробувань вогнестійкості. Якщо потрібна спеціальна сертифікація шахти або додаткові перевірочні документи, їх слід підтвердити перед виробництвом і відправкою.

FAQ

Q1: Який стандарт застосовується до цього кабелю живлення для майнінгу?

A: Продукт специфіковано відповідно до MT/T 818.13-2009, з вимогами до провідника, де є посилання на GB/T 3956. Точний стандарт і документація, необхідні для проекту, повинні бути підтверджені відповідно до вибраної моделі та номінальної напруги.

Q2: Які розміри напруги та провідника доступні?

A: Зазначений діапазон номінальної напруги становить від 0,6/1 кВ до 8,7/10 кВ, тоді як у технічній таблиці перераховані перерізи провідників від 2,5 мм² до 300 мм². Конфігурація жил може бути 3-жильною або 3+1-жильною, точна комбінація залежить від обраної специфікації кабелю.

Q3: Яка різниця між MYJV і MYJV22?

Відповідь: MYJV відноситься до конструкції із зшитою поліетиленовою поліетиленовою оболонкою та ПВХ-оболонкою, тоді як MYJV22 додає армування сталевою стрічкою. Броньований варіант розглядається там, де установка вимагає додаткового механічного захисту. Відповідна конструкція залежить від траси кабелю та умов прокладання.

Q4: Чи можна використовувати цей кабель на вугільних комбайнах або іншому мобільному шахтному обладнанні?

A: Ні. Цей кабель призначений для статичної установки та фіксованого розподілу електроенергії. Обладнання, що включає безперервне перетягування, багаторазове згинання або інше мобільне обслуговування, зазвичай потребує гнучкого майнінгового кабелю, спеціально призначеного для цих робочих умов.

Q5: Яку інформацію слід надати під час запиту пропозиції?

A: Необхідна інформація зазвичай включає номінальну напругу, поперечний переріз провідника, конфігурацію сердечника, довжину кабелю, кількість, спосіб встановлення та обладнання для застосування. Якщо проект потребує спеціальної сертифікації, протоколів перевірки, вимог до упаковки або технічної документації, це також має бути зазначено в запиті.

Q6: Що слід перевірити перед відправленням або прийманням на сайт?

A: Перевірте модель кабелю, номінальну напругу, розмір провідника, конфігурацію сердечника, тип броні та довжину кабелю відповідно до специфікації придбання. Залежно від проекту перед прийманням перегляньте відповідні результати електричних випробувань, дані про опір провідника, записи про витримку напруги, документацію щодо вогнестійкості та необхідні сертифікати.

Для фіксованих шахтних систем розподілу електроенергії слід вибирати силовий кабель із зшитою поліетиленовою ізоляцією для шахт відповідно до електричного навантаження, номінальної напруги, способу встановлення та умов навколишнього середовища. Для додатків, що включають безперервний рух, конструкцію кабелю слід переглядати окремо, щоб відповідати механічним вимогам обладнання.
