Алюмінієвий PVC FR вогнестійкий кабель живлення низької напруги

Вогнестійкий кабель живлення низької напруги Qiancheng Aluminium PVC FR призначений для розподілу електроенергії низької напруги, де потрібна вогнезахисна та вогнестійка характеристика. Конструкція алюмінієвого провідника може бути визначена для будівельних служб, аварійних ланцюгів живлення, промислових об’єктів та інших проектів, де вага провідника, умови встановлення та вимоги протипожежної ефективності повинні розглядатися разом.

Технічні характеристики продукту та таблиця технічних параметрів

Конструкція та протипожежні характеристики

Алюмінієвий провідник

У кабелі використовується алюмінієвий провідник для передачі електроенергії низької напруги. Алюмінієва конструкція може зменшити вагу провідника порівняно з мідним за еквівалентної площі поперечного перерізу, але при виборі провідника також слід враховувати опір, допустимий струм, падіння напруги, спосіб підключення та умови встановлення. Значення в технічній таблиці є відправною точкою для вибору кабелю на рівні проекту.

Вогнестійкий шар

Вогнестійка конструкція призначена для підтримки безперервності ланцюга за певних умов вогневипробування. Необхідний рівень вогнестійкості має підтверджуватися застосовним стандартом продукту та специфікацією проекту. Вогнестійкість і вогнестійкість є різними експлуатаційними характеристиками, і їх слід оцінювати за допомогою відповідних вимог випробувань.

Вогнестійка ізоляція та оболонка

Для ізоляції та зовнішньої оболонки в зазначеній конструкції використовується вогнезахисний ПВХ. Його роль полягає в обмеженні розповсюдження полум'я за визначених умов випробування. Фактичний рівень ефективності слід перевіряти за допомогою відповідного звіту про випробування продукту, а не виводити лише з назви матеріалу.

Розміри ізоляції та оболонки

Товщина ізоляції та оболонки збільшується із збільшенням площі поперечного перерізу провідника відповідно до специфікації продукту. Ці розміри впливають на загальний діаметр кабелю, простір для встановлення та вимоги до механічного захисту, тому кінцевий розмір кабелю слід перевіряти за наявним лотком, каналом або траншеєю.

Виробництво та контроль якості

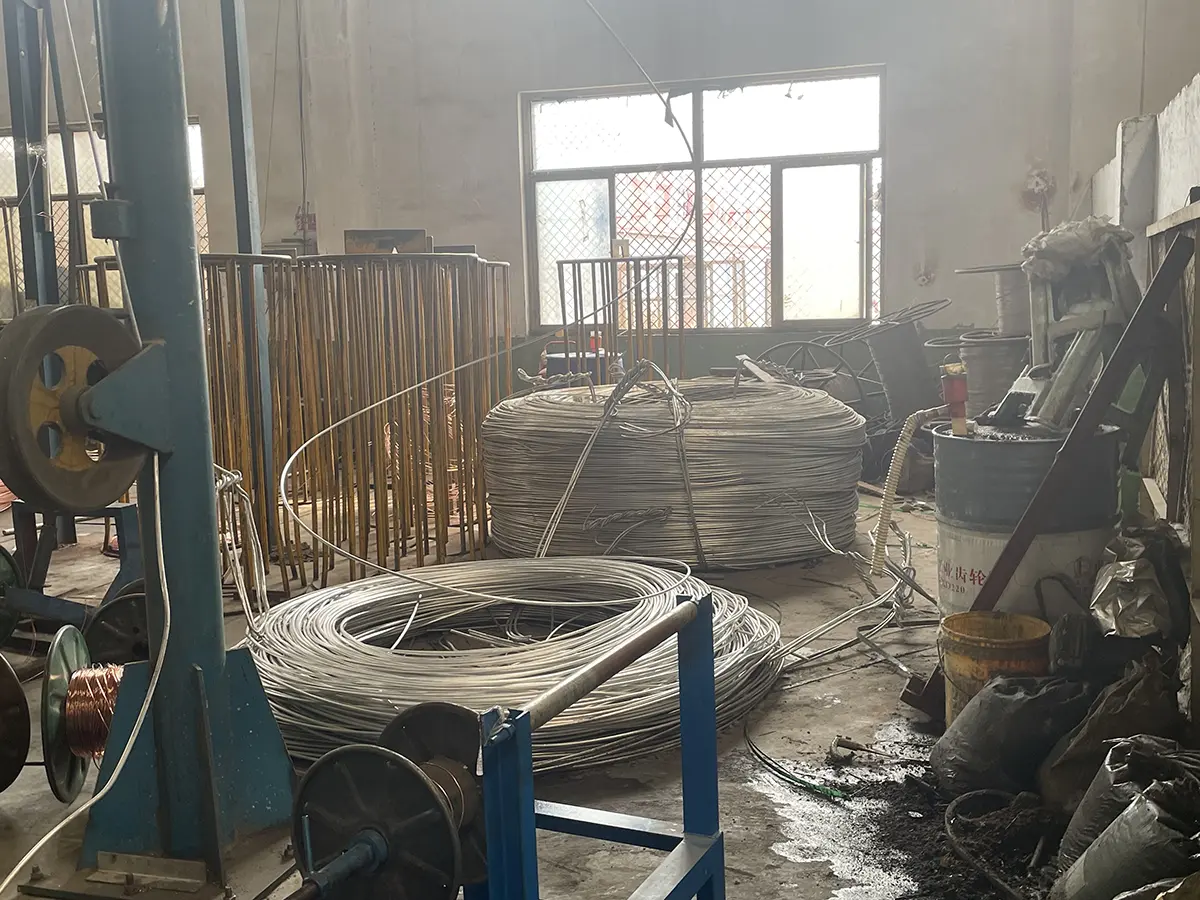

Qiancheng виробляє кабель шляхом обробки провідника, нанесення вогнестійкого шару, екструзії ізоляції та екструзії оболонки. Перевірка виробництва може включати опір провідника, перевірку розмірів, характеристики ізоляції та відповідне випробування на вогнестійкість відповідно до узгодженої специфікації.

Інспекція матеріалу

Вхідний провідник та ізоляційні матеріали перевіряються на відповідність застосовним виробничим вимогам перед обробкою. Опір алюмінієвого провідника та відповідність розмірів є важливими пунктами контролю якості, оскільки вони безпосередньо впливають на електричні характеристики та відповідність готового кабелю.

Контроль процесів

Обробка провідника, нанесення вогнестійкого шару та параметри екструзії контролюються під час виробництва. Товщина ізоляції та оболонки перевіряється на відповідність специфікації продукту, щоб зменшити різницю розмірів між виробничими партіями.

Простежуваність партії

Записи виробництва та перевірки можуть бути пов’язані з ідентифікацією відповідної партії кабелю та котушки. Для інженерних замовлень необхідні перевірочні документи, записи про випробування та інформацію про бобіни можна узгодити перед виробництвом для підтримки реєстрації та прийняття проекту.

Перевірка третьою стороною

Якщо це вимагається специфікацією закупівлі, може бути організовано фабричну інспекцію третьої сторони, відбір зразків або тестування під наглядом. Обсяг перевірки слід підтвердити заздалегідь, щоб були доступні відповідні зразки, випробувальне обладнання та виробничі записи.

Вогнестійкість і вогнестійкість

Вогнестійкість

Вогнестійка конструкція призначена для ланцюгів, де постійна електрична функція під час певного впливу вогню є частиною вимог проекту. Необхідна тривалість випробування, температура полум'я, механічні умови та критерії цілісності контуру повинні бути підтверджені застосовним стандартом і специфікацією проекту.

Вогнестійкість

Вогнезахисні властивості стосуються обмеження поширення полум'я вздовж кабелю за певних умов випробування. IEC 60332 охоплює випробування електричних і волоконно-оптичних кабелів в умовах пожежі, включаючи методи вертикального розповсюдження полум'я для окремих кабелів і згрупованих кабелів.

Протипожежна документація

Для проектів із прийнятними вимогами пожежної безпеки відповідний звіт про випробування має визначати перевірену конструкцію кабелю, розмір провідника, метод випробування та результат. Це корисніше для технічної перевірки, ніж покладатися лише на загальні описи, такі як вогнестійкі чи вогнестійкі.

Перевірка випробувань на вогнестійкість

Для кабелів низької напруги, необхідних для підтримки цілісності ланцюга під час пожежі, IEC 60331 надає методи випробування за певних умов пожежі. Різні частини стандарту застосовуються відповідно до діаметра кабелю та організації випробування, тому точний метод випробування має відповідати конструкції кабелю та вимогам проекту.

Конструкція кабелю

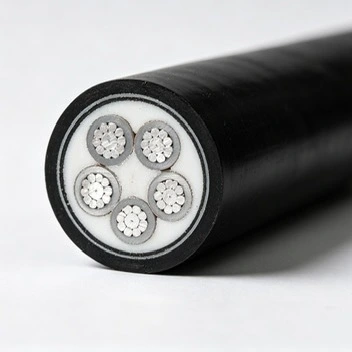

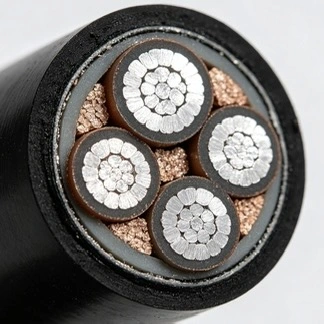

Конструкція кабелю поєднує в собі алюмінієву жилу, вогнестійкий шар, ізоляцію та зовнішню оболонку. Кожен шар виконує різні функції, тому при виборі слід враховувати всю конструкцію, а не лише матеріал провідника.

Алюмінієвий провідник

Провідник забезпечує електричний шлях для ланцюга низької напруги. Площа поперечного перерізу повинна бути обрана відповідно до розрахункової сили струму, допустимого падіння напруги, умов встановлення та відповідних електричних вимог.

Вогнестійкий шар

Вогнестійкий шар забезпечує тепловий захист навколо провідника під час зазначеного впливу вогню. Його продуктивність оцінюється за допомогою відповідного випробування на вогнестійкість, а не за допомогою нормальних даних про робочу температуру.

ПВХ ізоляційний шар

Ізоляція відокремлює провідник під напругою від інших провідних або зовнішніх компонентів. Рівномірна товщина ізоляції важлива для електричної цілісності та відповідності розмірів під час виробництва.

Вогнезахисна зовнішня оболонка з ПВХ

Зовнішня оболонка забезпечує захист від зовнішніх навколишніх середовищ і сприяє вогнестійкості кабелю. Якщо необхідна зовнішня установка, матеріал оболонки та стійкість до навколишнього середовища повинні бути підтверджені фактичними умовами впливу.

Застосування та встановлення

Громадські та комерційні будівлі

Алюмінієвий вогнестійкий кабель живлення низької напруги з полівінілхлоридним полівінілхлоридом може бути призначений для окремих ланцюгів низької напруги в лікарнях, школах, торгових центрах, офісних будівлях та інших громадських об’єктах, де застосовуються вимоги протипожежної безпеки. Типові схеми можуть включати аварійне живлення, протипожежне обладнання та інші призначені низьковольтні навантаження.

Промислові об'єкти

Промислові підприємства та виробничі потужності можуть використовувати вогнестійкі кабелі низької напруги для окремих аварійних або основних ланцюгів живлення. Розмір кабелю слід визначати на основі навантаження обладнання, пускового струму, розташування установки та необхідних обмежень падіння напруги.

Муніципальні та комунальні проекти

Кабель можна розглядати для проектів розподілу низької напруги та реконструкції, де алюмінієві провідники відповідають електричній конструкції та визначеним вимогам протипожежної ефективності. Монтаж може включати кабельні лотки, траншеї або інші захищені системи прокладання залежно від проекту.

Підземна інфраструктура

Підземні кабельні траси вимагають врахування вологи, механічних пошкоджень, корозії, дренажу та доступу для обслуговування. Пряме закладання слід використовувати лише там, де це дозволяють конструкція кабелю та специфікація проекту, із застосуванням додаткового захисту, якщо цього вимагають умови на місці.

Кабельний лоток і вертикальне встановлення

Перед лотком або вертикальним встановленням інженери повинні перевірити вагу кабелю, вимоги до вигину, відстань між опорами, розсіювання тепла та кількість ланцюгів, встановлених разом. Алюмінієві провідники можуть бути корисними, коли вага кабелю є важливим фактором встановлення, але електричний розмір залишається основним фактором вибору.

Відбір і вимоги до проекту

Переріз провідника

Площа поперечного перерізу повинна бути обрана відповідно до розрахункового струму та перевірена на допустиме падіння напруги, умови встановлення, температуру навколишнього середовища та групування кабелів. Значення напруги в таблиці слід інтерпретувати разом із фактичними умовами встановлення проекту, а не використовувати як універсальні значення поля.

Рівень вогнестійкості

Вогнестійкість і вогнестійкість слід вказувати окремо в закупівельній документації. Якщо проект вимагає безперервної роботи контуру під час пожежі, необхідно чітко вказати необхідний метод перевірки вогнестійкості та тривалість. Якщо проект вимагає лише обмеження розповсюдження полум’я, слід визначити відповідне випробування на вогнестійкість.

Середовище встановлення

Внутрішнє, зовнішнє, підземне та кабельне встановлення можуть висувати різні вимоги до зовнішньої оболонки та несучої системи встановлення. Для проектів, пов’язаних із вологою, хімічним впливом, сильним сонячним світлом або високим механічним ризиком, перед завершенням будівництва кабелю слід переглянути умови встановлення.

Перевірка та приймання

Для експортних та інфраструктурних замовлень у специфікації закупівлі можна визначити опір провідника, розміри ізоляції, випробувальну напругу, випробування вогнестійкості, обсяг перевірки та вимоги до документації. Узгодження цих пунктів перед виробництвом допомагає уникнути розбіжностей між закупівельною документацією та критеріями остаточного приймання.

Технічна підтримка та інформація про замовлення

Для пропозиції або технічного огляду клієнти можуть надати номінальну напругу, переріз провідника, необхідну довжину кабелю, спосіб монтажу, проектне застосування та відповідний стандарт. Qiancheng може переглянути ці деталі та підтвердити відповідну конструкцію алюмінієвого ПВХ FR вогнестійкого кабелю живлення низької напруги разом із необхідною технічною документацією.

Для проектів, що включають вогнестійкі схеми, також корисно вказати необхідний метод випробування на вогнестійкість, рівень випробування на вогнестійкість, вимоги до опору провідника та процедуру перевірки перед виробництвом. Ця інформація дозволяє командам виробництва та контролю якості працювати згідно з визначеною технічною специфікацією.

Кваліфікаційна та проектна документація

Сертифікати систем менеджменту

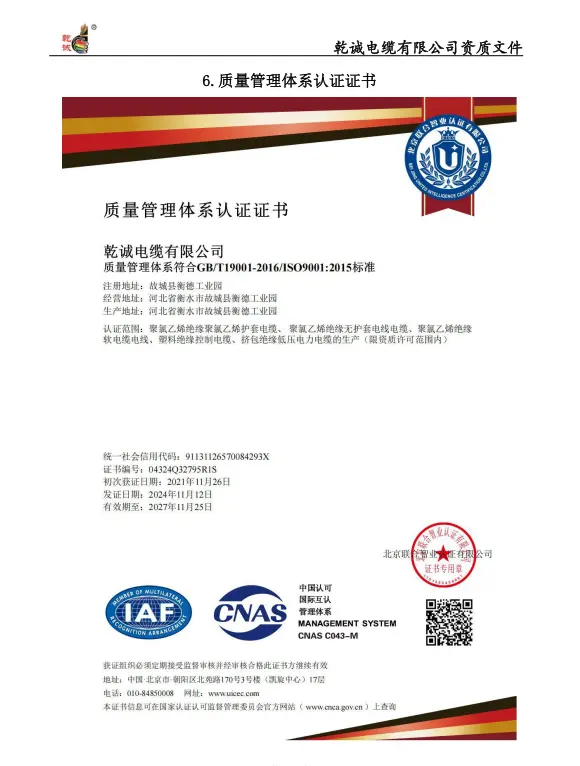

Якщо це стосується проекту, Qiancheng може надати документацію, пов’язану з системами управління якістю, навколишнім середовищем і охороною здоров’я та безпеки праці, включаючи сертифікати ISO9001, ISO14001 та ISO45001.

Виробництво та кваліфікація продукції

Ліцензії на виробництво та кваліфікаційні документи щодо продукту можуть бути надані відповідно до продукту, ринку призначення та вимог проекту. Клієнти повинні підтвердити точні сертифікати, необхідні для прийняття місцевих нормативних документів або проекту перед замовленням.

Звіти про вогнестійкі випробування

Звіти про випробування вогнестійкості та вогнестійкості можуть бути надані відповідно до перевіреної конструкції та застосовуваного методу випробувань. Для технічної перевірки звіт слід перевірити на відповідність замовленій конструкції кабелю, розміру провідника та необхідному рівню продуктивності.

Експортна документація

Для закордонних замовлень технічні документи можуть включати специфікації англійською мовою, записи перевірок, заводські документи про приймання, інформацію про упаковку та записи про відстеження партії, якщо вони включені в угоду про закупівлю.

FAQ

Q1: Яка різниця між вогнестійким кабелем і вогнестійким кабелем?

A: Вони стосуються різних вогнезахисних характеристик. Вогнестійкий кабель призначений для обмеження розповсюдження полум’я за певних умов випробування, тоді як вогнестійкий кабель призначений для підтримки цілісності ланцюга протягом певного періоду за відповідних умов випробування на вогонь. Необхідна продуктивність повинна бути вказана в специфікації проекту.

Q2: Навіщо використовувати алюмінієвий провідник для вогнестійкого кабелю низької напруги?

A: Алюміній може зменшити вагу провідника порівняно з міддю за тієї самої номінальної площі поперечного перерізу. Тому його можна розглядати для проектів, де важливими факторами є вага кабелю, монтаж і вартість матеріалів. Розмір провідника слід вибирати відповідно до потужності струму, падіння напруги та відповідних електричних вимог.

Q3: Як вибрати розмір провідника?

Відповідь: При виборі слід враховувати розрахунковий струм, спосіб встановлення, температуру навколишнього середовища, групування кабелів, довжину ланцюга, падіння напруги та умови короткого замикання. Значення напруги в таблиці є довідковими даними, але остаточний вибір слід порівняти з фактичним розташуванням установки.

Q4: Чи можна використовувати цей кабель для пожежних насосів і аварійних ланцюгів живлення?

A: Це можна розглядати для ланцюгів низької напруги, де проект вимагає відповідної вогнестійкої конструкції. Перед вибором кабелю для пожежних насосів, аварійного освітлення чи іншого обладнання для забезпечення безпеки необхідно підтвердити необхідну тривалість цілісності ланцюга та відповідний місцевий або проектний стандарт.

Q5: Чи можна встановити кабель поза приміщенням?

A: Використання на відкритому повітрі залежить від конструкції оболонки, впливу навколишнього середовища та способу встановлення. Якщо кабель піддається тривалому впливу сонячного світла, вологи, хімічних речовин або механічних пошкоджень, у проекті має бути вказано необхідний захист навколишнього середовища та систему монтажу.

Q6: Чи можна кабель закопувати безпосередньо?

A: Пряме закопування слід використовувати лише тоді, коли це дозволено специфікацією кабелю та проектним проектом. Вологість ґрунту, корозія, механічний захист, дренаж та очікувані умови експлуатації повинні бути оцінені перед вибором прямого захоронення. У складних умовах може знадобитися кабель або інші захисні заходи.

Q7: Чи можна організувати інспекцію третьої сторони для експортного проекту?

A: Так. Заводська інспекція, відбір проб і випробування під наглядом можуть бути організовані відповідно до узгодженого плану інспекції. Необхідні предмети випробування, метод відбору зразків, документація та критерії приймання повинні бути підтверджені перед виробництвом.

Q8: Яка інформація потрібна для пропозиції?

A: Корисна інформація включає розмір провідника, довжину кабелю, рівень напруги, спосіб встановлення, застосування, країну призначення, відповідний стандарт і необхідний рівень протипожежної ефективності. Якщо специфікація кабелю не була завершена, проектне навантаження та умови встановлення можуть бути надані для початкового технічного огляду.
