Алюмінієвий XLPE вогнестійкий кабель живлення

Алюмінієвий вогнестійкий силовий кабель із зшитого поліетилену використовує алюмінієвий провідник, ізоляцію з зшитого поліетилену, вогнестійкий шар слюди та захисну оболонку з ПВХ для електричних ланцюгів низької напруги з визначеними вимогами до пожежобезпечності. Конструкцію можна вказати для розподільних пристроїв, зовнішніх трас, кабельних траншей та інших установок, де необхідно враховувати як електричні, так і протипожежні характеристики.

Асортимент продукції охоплює номінальний переріз провідників від 1,5 мм² до 1000 мм². У наведеній нижче технічній таблиці наведено відповідну товщину ізоляції та оболонки, приблизний зовнішній діаметр, опір постійному струму провідника, випробувальну напругу та контрольні значення напруги для установки в повітрі та безпосередньо заглибленому ґрунті.

Розміри та технічні параметри виробу

Конструкція кабелю та вибір матеріалу

У кабелі використовується кілька функціональних шарів, причому кожен шар служить для різних електричних або екологічних цілей. Провідник пропускає струм під час нормальної роботи, XLPE забезпечує електричну ізоляцію, шар слюди використовується для вогнестійкості, а оболонка з ПВХ забезпечує зовнішній механічний захист і захист від навколишнього середовища. Ці функції слід розглядати разом, коли кабель вибирається для конкретного встановлення.

Алюмінієвий провідник

Провід виготовлений з алюмінію і доступний в широкому діапазоні номінальних перерізів. Порівняно з міддю алюміній має нижчу щільність, що може зменшити вагу кабелю та може спростити роботу з довшими кабельними маршрутами. Оскільки його електричний опір і характеристики кінцевих з’єднань відрізняються від мідних, під час вибору кабелю слід перевірити розмір провідника, допустиме падіння напруги та спосіб підключення.

Вогнестійкий шар слюди

Слюдяна стрічка утворює вогнестійку частину конструкції кабелю. За вказаних умов випробування на вогонь неорганічний слюдяний матеріал створює термостійкий бар’єр навколо провідника та допомагає підтримувати електричну ізоляцію, коли зовнішні полімерні матеріали піддаються дії високої температури. Фактична вогнестійкість повинна бути перевірена відповідно до звіту про випробування продукту та методу випробування.

XLPE ізоляція

XLPE, або зшитий поліетилен, використовується як основна ізоляція навколо провідника. У специфікації продукту, що надається, максимальна довгострокова робоча температура провідника становить 90 °C. XLPE зазвичай вибирають для силових кабелів, де потрібна більш висока робоча температура та стійкість до теплового старіння порівняно зі звичайною ПВХ ізоляцією.

Зовнішня оболонка з ПВХ

Зовнішня ПВХ оболонка захищає внутрішні шари кабелю під час транспортування, прокладки та нормального обслуговування. Для застосування на відкритому повітрі склад оболонки повинен відповідати необхідному впливу УФ, вологи та навколишнього середовища. Для підземного монтажу також необхідно враховувати умови ґрунту, механічний захист і вплив води, а не припускати, що всі середовища поховання еквівалентні.

Електричні та протипожежні характеристики

Для ланцюгів живлення, пов’язаних із пожежею, відповідна продуктивність не обмежується розповсюдженням полум’я. Вогнестійкий кабель оцінюється відповідно до того, чи може ланцюг підтримувати електричну безперервність під час певного вогнетривкого випробування. Нормальні електричні характеристики, характеристики ізоляції, опір провідника та умови встановлення залишаються важливими під час щоденної експлуатації.

Умови випробувань на вогнестійкість

У наданій інформації про продукт указано умови випробування на вогнестійкість 750 °C протягом 90 хвилин. Це слід розглядати як умову тестування, що стосується конкретного продукту, а не як універсальне передбачення поведінки кабелю під час кожної пожежі. Коли кабель подається для будівельного проекту, відповідний протокол випробувань на вогнестійкість, метод випробування та необхідну тривалість цілісності ланцюга повинні бути перевірені відповідно до специфікації проекту.

Опір провідника та струм

У технічній таблиці наведено значення опору постійному струму для застосовних розмірів алюмінієвих провідників і надано окремі показники струму для встановлення в повітрі та безпосередньо заглибленому ґрунті. Ці значення слід інтерпретувати разом з температурою навколишнього середовища, групуванням кабелів, тепловими умовами ґрунту, глибиною встановлення, довжиною траси та допустимим падінням напруги.

Дані про витримувану напругу

Зазначена випробувальна напруга становить 3,5 кВ протягом 5 хвилин відповідно до наданих даних продукту. Випробування витримуваної напруги забезпечує чітку перевірку системи ізоляції кабелю. Відповідний виробничий стандарт і вимоги до тестування проекту повинні бути підтверджені перед остаточним затвердженням.

Монтаж і вибір кабелю

Вибір кабелю слід починати з електричного навантаження та середовища встановлення, а не лише з номінального розміру провідника. Для аварійних чи пожежних ланцюгів необхідна тривалість вогнестійкості та застосовні вимоги до будівлі чи електрики також повинні бути встановлені перед замовленням.

Вибір розміру провідника

Поперечний переріз провідника слід перевіряти на робочий струм, падіння напруги, довжину траси та умови встановлення. Для довших маршрутів падіння напруги може визначати необхідний розмір провідника, навіть якщо розрахована струмова сила є достатньою. Значення в технічній таблиці є довідковими даними про продукт і повинні використовуватися з відповідним методом визначення розміру кабелю.

Внутрішні кабельні лотки та протипожежні шахти

При установці в кабельних лотках, шахтах або подібних маршрутах слід враховувати відстань між кабелями, радіус вигину, температуру навколишнього середовища та механічний захист. Під час протягування кабель слід захищати від гострих країв і надмірної механічної сили, яка може пошкодити оболонку або внутрішні вогнестійкі шари.

Зовнішній підвісний монтаж

Для вуличних підвісних маршрутів оболонка повинна відповідати очікуваному випромінюванню УФ-променів і погодним умовам. Під час встановлення слід враховувати відстань між опорами, вагу кабелю, механічне навантаження та температуру навколишнього середовища. Може знадобитися додатковий захист, якщо кабель піддається механічному впливу або іншим небезпекам, пов’язаним з конкретним місцем.

Пряме поховання та кабельні траншеї

Якщо конструкція кабелю та специфікація проекту допускають пряме закладення в землю, слід переглянути глибину траншеї, теплові характеристики ґрунту, дренаж, відстань між кабелями та механічний захист. Наведені в таблиці показники струму прямого підземного кріплення є довідковими значеннями і не повинні замінювати розрахунок кабелю для конкретного проекту.

З’єднання алюмінієвих провідників

Алюмінієві провідники потребують клем, наконечників або з’єднувачів, придатних для алюмінієвих провідників із зазначеним електричним навантаженням. Правильна зачистка, підготовка провідника, стиснення та захист з’єднання є важливими, оскільки погано підготовлене з’єднання може збільшити опір контакту та спричинити локальне нагрівання. Метод завершення має відповідати вимогам виробника до встановлення роз’єму.

Типові області застосування

Алюмінієвий вогнестійкий силовий кабель із зшитого поліетилену (XLPE) можна розглядати для ланцюгів низької напруги, де продовження електричної роботи під час певної пожежі є частиною вимог проекту. Типові області застосування включають аварійне розподілення електроенергії, окремі пожежні навантаження, громадські будівлі, промислові об’єкти та підземні розподільні маршрути.

Аварійні та пожежні схеми живлення

Застосування можуть включати призначені аварійні схеми живлення, пожежні насоси, аварійне освітлення та інші навантаження, визначені електричними та протипожежними проектами. Необхідна тривалість вогнестійкості повинна бути підтверджена специфікацією проекту, а не вибрана лише з назви продукту.

Громадські та комерційні будівлі

Лікарні, школи, торговельні центри, офісні будівлі та інші громадські об’єкти можуть містити схеми, які вимагають певних протипожежних характеристик. Тип кабелю, розмір провідника та вогнестійкість слід вибирати відповідно до електричної конструкції будівлі, стратегії евакуації та відповідних місцевих норм.

Промислове та муніципальне розподіл

Варіант з алюмінієвим провідником можна розглядати для довших низьковольтних розподільних шляхів на промислових об’єктах, муніципальних проектах та інших установках, де вага провідника є інженерним міркуванням. Струм навантаження, падіння напруги, умови траси та спосіб монтажу слід перевірити перед тим, як вибрати кабель.

Підземні розподільні шляхи

Більші розміри провідників, наведені в таблиці продуктів, можна використовувати як орієнтир при оцінці підземних розподільних шляхів. Кабельні траншеї та підземні установки вимагають уваги до стану ґрунту, дренажу, механічного захисту та розсіювання тепла. Тривале занурення у воду не можна вважати прийнятним без спеціального схвалення продукту.

Документація виробництва та якості

Власне виробництво та тестування

Qiancheng Cable виробляє кабель на власних виробничих потужностях і підтримує можливості тестування для перевірки продукції. Відповідні етапи виробництва включають обробку провідників, екструзію ізоляції, нанесення вогнестійкого шару та екструзію зовнішньої оболонки. Записи про виробництво та перевірки можуть надати допоміжну інформацію для ідентифікації партії та перевірки продукту.

Управління якістю та кваліфікаційні документи

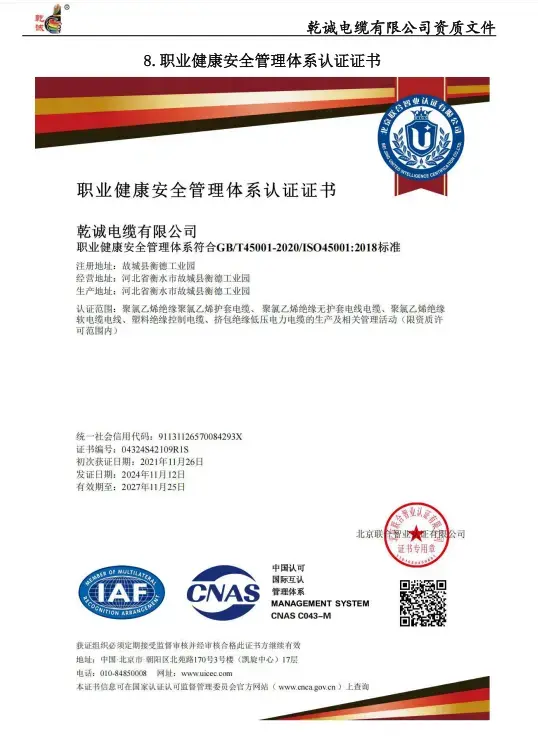

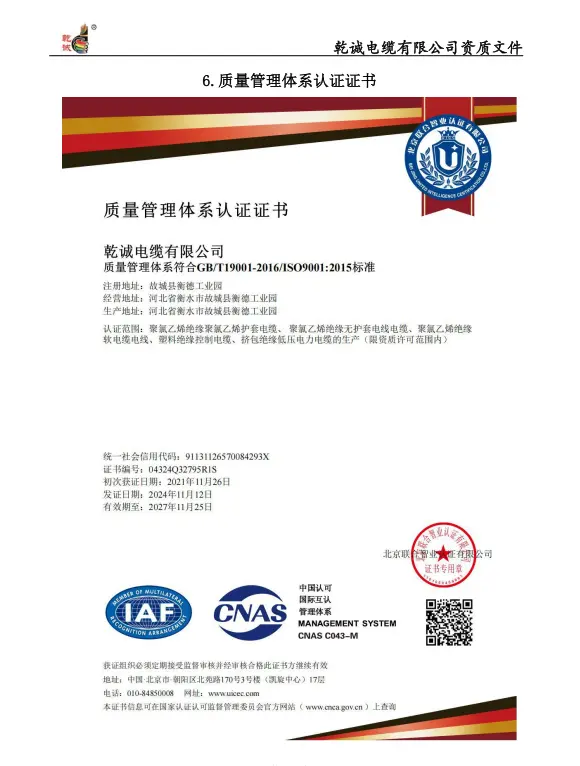

Наявна документація компанії включає сертифікати менеджменту якості ISO 9001, менеджменту навколишнього середовища ISO 14001 та сертифікати безпеки та гігієни праці ISO 45001 разом із відповідними виробничими кваліфікаціями. Звіти про протипожежні випробування конкретного продукту та записи про електричні випробування слід переглядати відповідно до вимог запланованого проекту.

Стандарти на продукцію та технічна документація

Застосовуваний стандарт залежить від конструкції кабелю, номінальної напруги, протипожежних вимог і ринку призначення. Інформація про продукт, що надається, містить посилання на GB/T 12706 щодо конструкції кабелю живлення, GB/T 19216 щодо випробувань на вогнестійкість, IEC 60502-1 для кабелів живлення низької напруги та IEC 60331 щодо перевірки цілісності ланцюга. Для конкретного продукту необхідно підтвердити точне стандартне видання та тестову конфігурацію, перш ніж його подадуть на затвердження.

Для експортних проектів можуть застосовуватися додаткові вимоги залежно від країни призначення та специфікації проекту. Якщо потрібно, виробництво та випробування можуть бути організовані відповідно до застосовних регіональних вимог, з перевіркою відповідної технічної документації та документації про відповідність перед відправкою.

Технічна інформація для підтвердження перед замовленням

Для пропозиції або технічного огляду корисно надати необхідний переріз провідника, робочу напругу, розрахунковий струм навантаження, довжину кабелю, спосіб монтажу, умови навколишнього середовища або ґрунту, групування кабелю та допустиме падіння напруги. Для ланцюгів, пов’язаних з вогнем, необхідно також вказати необхідну температуру вогневого випробування, тривалість і відповідний стандарт випробування.

Якщо потрібне схвалення проекту, покупець може запросити специфікацію виробу, технічні дані, протоколи електричних випробувань, документацію протипожежних випробувань і сертифікати кваліфікації компанії, що застосовуються до наданого кабелю. Перегляд цих документів перед виробництвом допомагає переконатися, що вибрана конструкція відповідає вимогам проекту.

FAQ

Яка різниця між вогнестійким кабелем і вогнестійким кабелем?

Flame retardancy mainly concerns limiting the spread of flame along the cable. Вогнестійкість стосується здатності зазначеної конструкції кабелю зберігати цілісність електричного кола протягом визначеного періоду під час певного випробування вогнем. The two properties should not be treated as interchangeable.

Що означає специфікація 750 °C / 90 хвилин?

Інформація про продукт, що надається, вказує на випробування вогнем при 750 °C протягом 90 хвилин. Це визначена умова випробувань для вказаної конструкції кабелю. Відповідний звіт про випробування слід перевірити, щоб підтвердити метод випробування, конфігурацію кабелю та вимоги до цілісності ланцюга перед затвердженням проекту.

Навіщо використовувати алюміній замість міді?

Алюміній має нижчу щільність, ніж мідь, що може зменшити вагу кабелю та може бути корисним на довших маршрутах або там, де важливо прокласти монтаж. Його вищий питомий електричний опір означає, що розміри провідника та обчислення падіння напруги мають враховувати властивості алюмінію.

Чи можна використовувати цей кабель на вулиці чи під землею?

Продукт можна розглядати для зовнішніх надземних трас, кабельних траншей і спеціалізованих установок прямого закопування, якщо конструкція кабелю та вимоги проекту дозволяють ці методи. Для фактичного встановлення слід оцінити вплив УФ-променів, стан ґрунту, дренаж, механічний захист і розсіювання тепла.

Що слід враховувати при окінцювання алюмінієвого провідника?

Використовуйте клеми, наконечники або з’єднувачі, схвалені для алюмінієвих провідників і відповідні робочому навантаженню. Правильна зачистка, підготовка, стиснення та захист з’єднань важливі для контролю контактного опору та локального нагрівання.

Які документи доступні для оцінки проекту?

Залежно від специфікації продукту та вимог проекту, технічні дані, записи електричних випробувань, документація протипожежних випробувань і кваліфікаційні сертифікати компанії можуть бути надані для перегляду. Відповідні документи повинні відповідати фактичній конструкції кабелю та необхідному стандарту випробувань.
