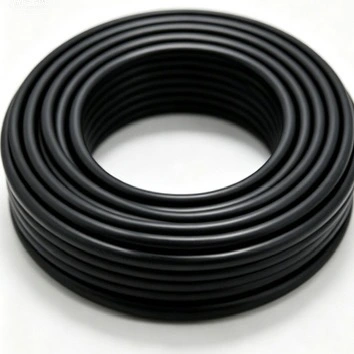

Алюмінієвий XLPE FR вогнестійкий кабель живлення низької напруги

Вогнестійкий кабель живлення низької напруги Qiancheng Aluminium XLPE FR призначений для розподілу електроенергії низької напруги, де вогнестійкість, вогнестійкість і вага установки повинні розглядатися разом. У кабелі використовується алюмінієвий провідник, ізоляція з зшитого поліетилену, вогнестійкий шар слюди та вогнезахисна зовнішня оболонка для застосувань, включаючи системи живлення будівель, кабельні траншеї, муніципальні мережі та промислові об’єкти.

Технічні характеристики продукту та таблиця технічних параметрів

Конструкція кабелю та вибір матеріалу

Алюмінієвий провідник

В якості струмопровідного матеріалу в провіднику використовується алюміній. Порівняно з мідним провідником еквівалентної електричної конструкції, алюміній може зменшити масу кабелю, що може бути актуальним для довгих кабелів, навантаження на кабельні лотки та монтажу. Поперечний переріз провідника слід вибирати відповідно до пропускної здатності по струму, падіння напруги, умов монтажу та відповідного електричного стандарту.

XLPE ізоляція

Зшитий поліетилен забезпечує первинну електричну ізоляцію навколо провідника. Порівняно зі звичайною ізоляцією з ПВХ, зшитий поліетилен зазвичай вибирають через його вищу допустиму робочу температуру та стійкість до термічного старіння. Фактична робоча температура, умови короткого замикання та робоче середовище повинні відповідати застосовним специфікаціям виробу та стандарту встановлення.

Вогнестійкий шар слюди

Вогнестійкий шар на основі слюди вбудовано в конструкцію кабелю, щоб зберегти ізоляцію та цілісність ланцюга під час дії певних умов вогню. Вогнестійкість і вогнестійкість є окремими властивостями, тому необхідний метод випробування, тривалість і критерії прийнятності повинні бути підтверджені специфікацією проекту та наявною документацією випробувань.

Вогнестійка зовнішня оболонка

Зовнішня оболонка забезпечує механічний захист і сприяє вогнестійкості. Його придатність для зовнішнього або траншейного монтажу залежить від зазначеного складу оболонки, впливу ультрафіолету, вологи, температури та механічних умов. Захист при установці слід враховувати там, де кабель піддається сильному зовнішньому або механічному впливу.

Алюмінієвий XLPE FR вогнестійкий кабель живлення низької напруги поєднує в собі алюмінієвий провідник з ізоляцією XLPE, вогнестійким шаром і вогнестійкою оболонкою. Ця конструкція дозволяє розглядати електричні, теплові та протипожежні вимоги проекту окремо, а не покладатися на одну властивість матеріалу.

Пожежна та електробезпека

Вогнестійкі характеристики

Вогнестійка конструкція призначена для підтримки безперервності ланцюга за визначених умов вогневипробування. Перевірені тривалість і температуру слід взяти з відповідного звіту про випробування, а не розглядати як загальну гарантію роботи для кожного сценарію пожежі.

Вогнезахисні характеристики

Вогнестійкість стосується здатності конструкції кабелю обмежувати розповсюдження полум’я під час певного випробування. Він відрізняється від вогнестійкості, яка стосується збереження цілісності ланцюга протягом визначеного періоду за певних умов пожежі. Для прийняття проекту обидві вимоги слід перевірити на відповідність застосовним стандартам і тестовим документам.

Електроізоляція

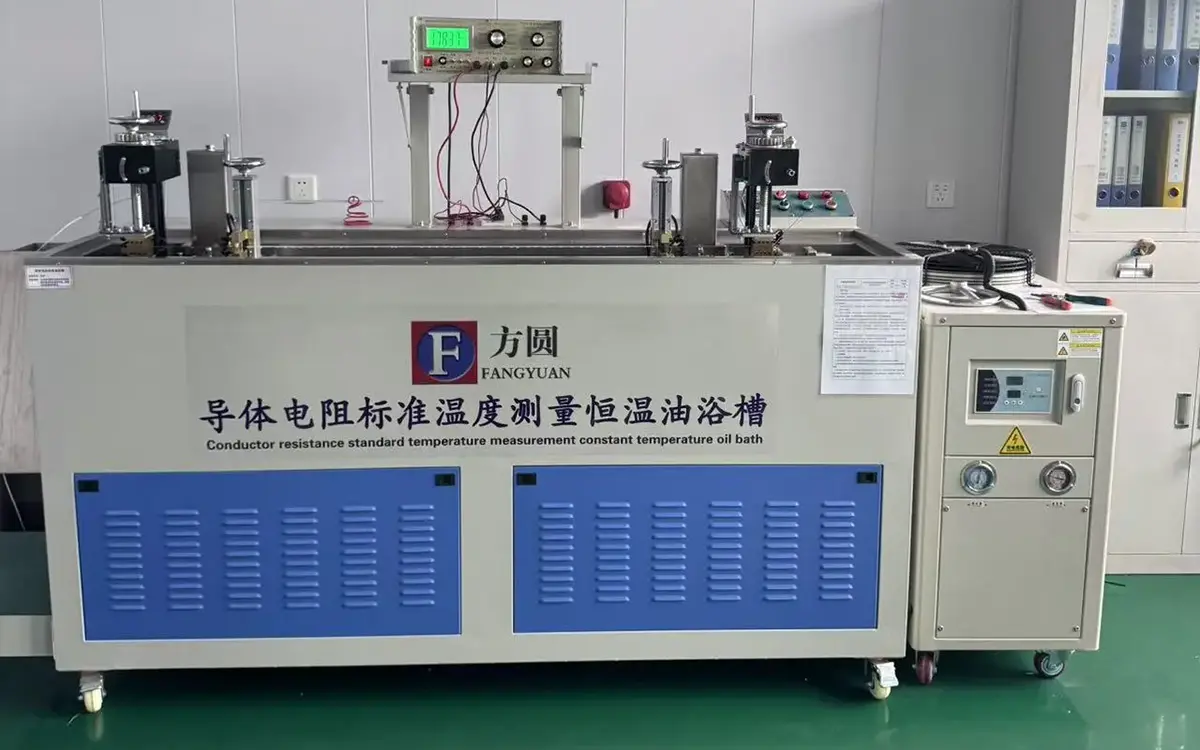

XLPE ізоляція відокремлює провідник від зовнішніх захисних шарів і забезпечує електричну ізоляцію під час нормальної роботи. Перевірка готового кабелю може включати перевірку розмірів, опору провідника, випробування ізоляції та випробування на витримку напруги відповідно до замовленої специфікації та відповідних вимог до випробувань.

Провідник і пакетний контроль

Матеріал алюмінієвого провідника слід перевірити на необхідні електричні та розмірні властивості перед виготовленням кабелю. Записи про виробництво та результати тестування готового кабелю є основою для відстеження партії. Якщо це вимагається проектним контрактом, заводська інспекція або вибірка третьою стороною може бути організована відповідно до узгодженого обсягу перевірки.

Зауваження щодо вибору та встановлення

Розмір провідника

При виборі кабелю слід враховувати струм навантаження, спосіб встановлення, температуру навколишнього середовища, групування кабелів, падіння напруги та умови короткого замикання. Значення струму в таблиці є довідковими даними для перерахованих конфігурацій; остаточний розмір провідника повинен бути підтверджений за допомогою методу розрахунку та поправкових коефіцієнтів, необхідних стандартом проекту.

Температура установки

Для кабелів з ізоляцією з ПВХ, оболонкою з ПВХ або вогнезахисною оболонкою, що не містить галогенів, температура навколишнього середовища для встановлення не повинна бути нижчою за 0 ℃. Низькотемпературний монтаж слід проводити лише тоді, коли це дозволяє конструкція кабелю та процедура монтажу.

Мінімальний радіус вигину під час монтажу

Після закінчення прокладки кабелю проводять випробування на витримку протягом 15 хвилин при випробувальній напрузі 3,5 кВ.

Заяви та умови праці

Алюмінієвий вогнестійкий кабель низької напруги з зшитого поліетилену FR можна розглядати для низьковольтного розподілу електроенергії протипожежної безпеки в лікарнях, школах, комерційних будівлях, промислових об’єктах, муніципальних мережах трубопроводів і подібних проектах. Вибір має ґрунтуватися на необхідному навантаженні, напрузі, способі встановлення, умовах навколишнього середовища та вимогах протипожежної ефективності.

Внутрішні кабельні лотки

Підходить для електричних ланцюгів низької напруги, встановлених у внутрішніх кабельних лотках, де вимоги до протипожежних характеристик є частиною технічного завдання проекту. Під час монтажу слід враховувати відстань між кабельними опорами, групування та розсіювання тепла.

Зовнішній монтаж і монтаж кабельних траншей

Кабель можна використовувати для зовнішньої підвісної установки та кабельних траншей, якщо конструкція оболонки та умови навколишнього середовища є відповідними. Перед установкою слід оцінити вплив УФ-променів, вологість, зміни температури та механічний захист.

Пряме поховання

Легке пряме поховання може бути розглянуте, якщо це дозволяє конструкція кабелю та вимоги проекту. Умови ґрунту, вологість, корозія, глибина заглиблення та механічний захист повинні бути оцінені перед підтвердженням методу встановлення.

Обмеження умов праці

Забороняється довготривала підводна кладка. Для місць з постійним впливом води, сильного хімічного забруднення, виняткового механічного навантаження або інших особливих умов слід вибрати конструкцію кабелю, спеціально розроблену для цих умов.

Контроль якості та технічна документація

Qiancheng веде виробничі та інспекційні записи для виготовлення кабелів і тестування готової продукції. Залежно від конфігурації виробу та вимог проекту, документація може включати технічні характеристики виробу, записи заводських випробувань, результати випробувань на витримку напруги, звіти про вогнестійкі випробування та інформацію про відстеження партії.

Для експортних проектів замовники можуть заздалегідь надати необхідний розмір провідника, довжину кабелю, спосіб монтажу, вимоги до протипожежних характеристик і відповідні стандарти. Ця інформація допомагає визначити відповідну конструкцію кабелю та пакет документації перед виробництвом.

Відвідування заводу замовником, узгоджені процедури перевірки та незалежний відбір зразків третьою стороною можуть бути організовані, якщо цього вимагає контракт. Розрізання по довжині та маркування поверхні також можуть бути обговорені відповідно до специфікації замовлення.

FAQ

Q1: Яка головна відмінність між вогнестійким кабелем з алюмінієвою та мідною жилами?

A: Алюміній зменшує масу провідника порівняно з міддю за порівнянних умов електричної конструкції. Фактична різниця у вазі та вартості кабелю залежить від розміру провідника, конструкції кабелю, способу встановлення та вимог проекту. Розмір провідника не повинен базуватися лише на вазі.

Q2: Що робить вогнестійкий шар слюди?

A: Шар слюди діє як вогнестійкий бар'єр навколо провідника. Під час кваліфікованого вогнетривкого випробування це допомагає підтримувати електричну ізоляцію та цілісність ланцюга протягом визначеної тривалості випробування. Перевірені характеристики слід взяти з відповідного звіту про випробування.

Q3: Чому XLPE використовується замість звичайної ПВХ ізоляції?

A: XLPE зазвичай вибирають там, де потрібні вищі робочі температури та стійкість до термічного старіння. Відповідна система ізоляції все ще залежить від рівня напруги, умов навколишнього середовища, способу встановлення та відповідного стандарту.

Q4: Як вибрати розмір провідника?

Відповідь: При виборі слід враховувати струм навантаження, спосіб встановлення, температуру навколишнього середовища, групування, падіння напруги та умови короткого замикання. Значення напруги, наведені в таблиці специфікацій, слід використовувати разом із застосовним розрахунковим розрахунком і коригуючими коефіцієнтами.

Q5: Які мінімальні вимоги до радіуса вигину?

A: Під час монтажу мінімальний радіус вигину становить 20D для неброньованого одножильного кабелю, 15D для броньованого одножильного кабелю, 15D для неброньованого багатожильного кабелю та 12D для броньованого багатожильного кабелю. Біля з’єднувальних коробок і клем указані значення 15D, 12D, 12D і 10D відповідно.

Q6: Який тест необхідний після прокладання кабелю?

Відповідь: Відповідно до встановлених вимог до монтажу, випробування на витримку напруги слід проводити після прокладки при напрузі 3,5 кВ протягом 15 хвилин. Фактична процедура тестування повинна відповідати застосовним специфікаціям проекту та вимогам безпеки.

Q7: Чи можна встановити цей кабель на відкритому повітрі чи безпосередньо в землю?

A: Зовнішнє встановлення над головою, встановлення кабельної траншеї та легке пряме поховання можна розглядати, якщо умови навколишнього середовища та встановлення є відповідними. Заборонено тривале занурення під воду. Перед встановленням слід оцінити вплив ультрафіолету, вологість, стан ґрунту та механічний захист.

Q8: Які документи можна надати для експортного проекту?

Відповідь: Залежно від конфігурації продукту та контракту доступні документи можуть включати технічні характеристики продукту, записи заводських випробувань, результати випробувань на витримку напруги, звіти про випробування вогнестійкості та записи про відстеження партії. Необхідна документація повинна бути підтверджена перед виробництвом.
