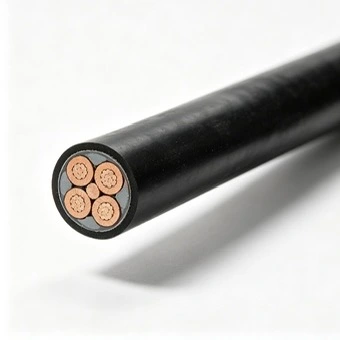

Мідний ПВХ вогнестійкий кабель живлення низької напруги

Вогнестійкий кабель живлення низької напруги з мідного ПВХ – це конструкція кабелю низької напруги, що включає мідні провідники, ізоляцію та оболонку з ПВХ, а також вогнестійкий шар слюди. Він призначений для ланцюгів, де необхідна безперервність живлення під час визначеної пожежі, включаючи аварійне живлення, протипожежний захист та інші електричні системи, пов’язані з безпекою. Qiancheng виробляє кабель із контрольованими процесами тестування провідника, ізоляції, вогнестійкості та готової продукції.

Розміри та технічні параметри виробу

Виробничий процес

1. Волочіння та відпал мідної стрижні

Прутки з електролітичної міді високої чистоти витягуються в провідник необхідного діаметру за допомогою обладнання для волочіння з кількома матрицями. Безперервний відпал використовується для зняття внутрішньої напруги та підтримки необхідних механічних властивостей. Опір провідника перевіряється під час виробництва на відповідність зазначеним електричним вимогам.

2. Скрутка провідника

Для багатожильних конструкцій окремі мідні дроти розташовують і скручують відповідно до заданої структури провідника. Процес контролює довжину прокладки та геометрію провідника, зберігаючи при цьому гнучкість, необхідну для монтажу кабелю.

3. Слюдяна вогнестійка стрічка

Вогнестійкий шар утворюється шляхом обгортання слюдяної стрічки навколо провідника або жили кабелю відповідно до зазначеної конструкції. Перекриття та покриття контролюються під час виробництва, щоб вогнестійкий шар залишався суцільним навколо захищеної ділянки.

4. Екструзія ПВХ ізоляції

Навколо провідника екструдована вогнестійка ПВХ ізоляція. Розміри ізоляції та концентричність контролюються під час виробництва, щоб підтримувати задану товщину та зменшити локалізоване електричне навантаження, викликане надмірним ексцентриситетом.

5. Онлайн Spark Test

Онлайн-тестер іскри перевіряє цілісність ізоляції під час екструзії. При виявленні дефекту ізоляції можна визначити уражене місце для перевірки та вжиття коригувальних заходів перед наступним етапом виробництва.

6. Прокладка кабелю та заповнення

Для багатожильних конструкцій ізольовані жили з’єднані разом із зазначеними наповнювальними матеріалами. Процес зберігає заплановану геометрію кабелю та забезпечує стійку основу для зовнішньої оболонки.

7. Екструзія зовнішньої оболонки ПВХ

Вогнестійкий ПВХ екструдується як зовнішня оболонка відповідно до обраної конструкції кабелю. Ідентифікація продукту може бути позначена на оболонці, включаючи відповідну модель і інформацію про специфікації, необхідні для встановлення та перевірки.

8. Завершене тестування кабелю

Готові кабелі перевіряються відповідно до чинної технічної специфікації. Перевірка може включати випробування на вогнестійкість, випробування витримуваної напруги промислової частоти, вимірювання опору ізоляції, опору провідника та випробування на вигин при низькій температурі, якщо потрібно.

Виробниче обладнання та перевірка якості

Виробниче обладнання

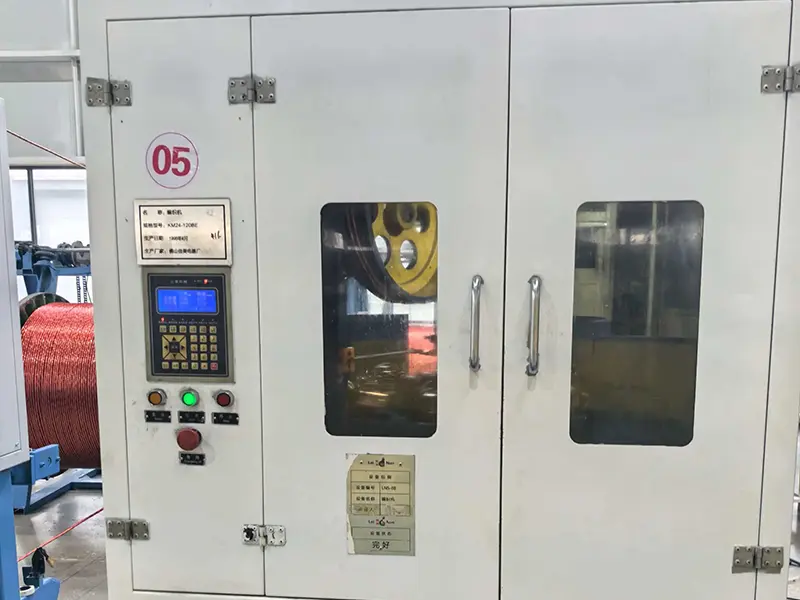

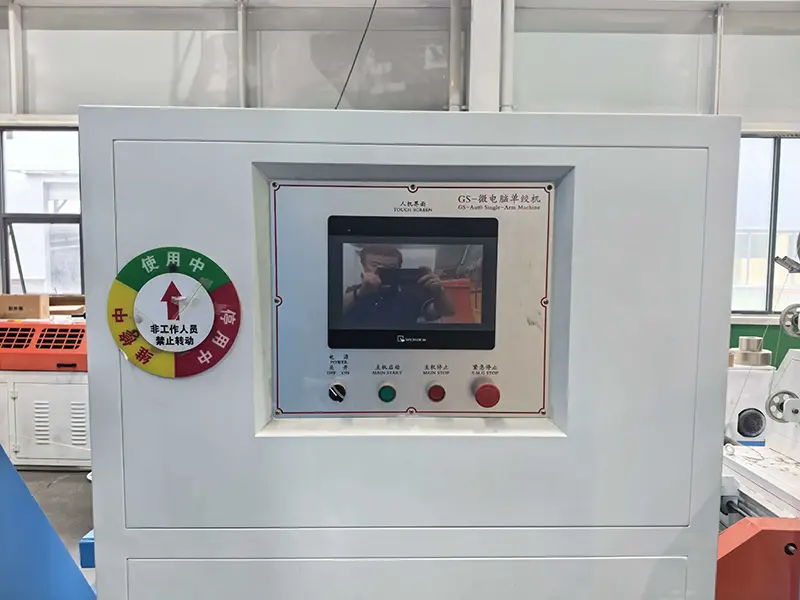

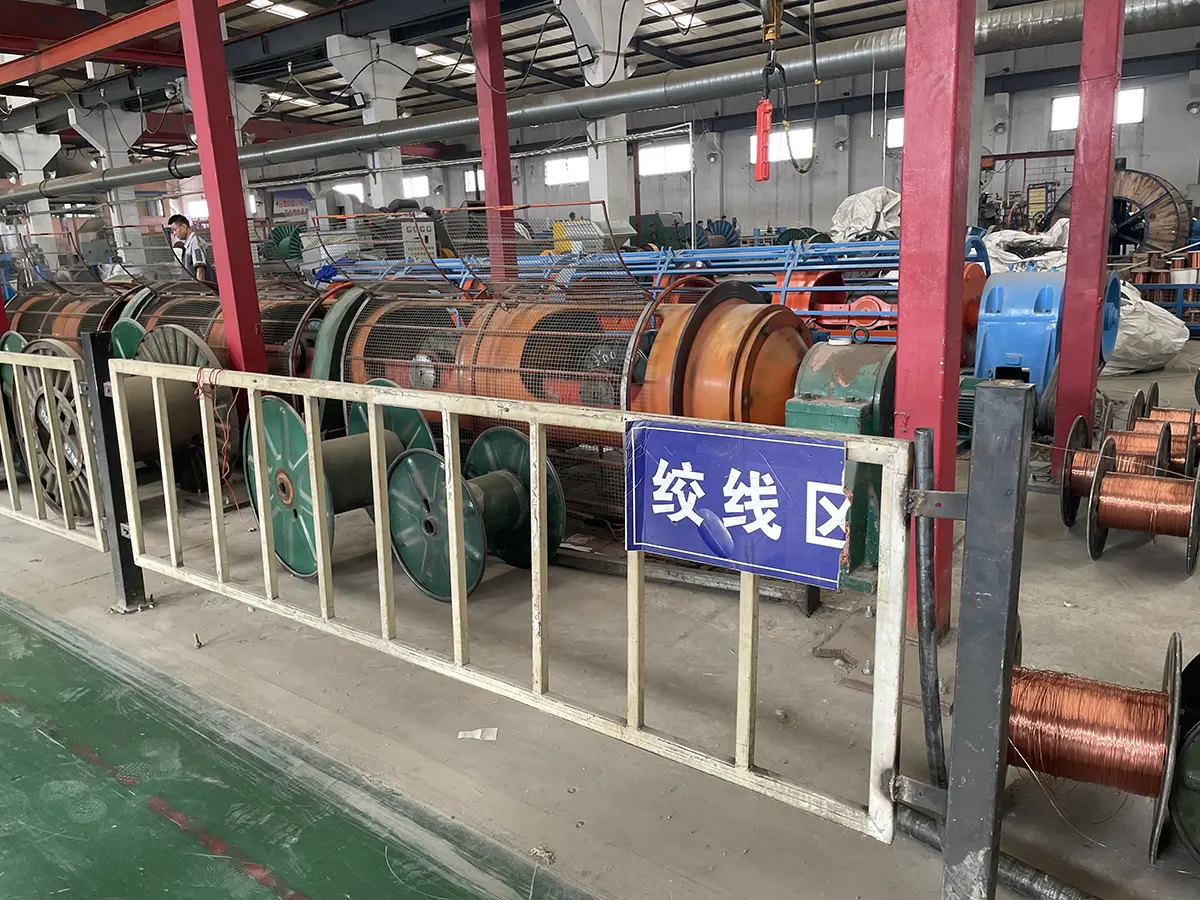

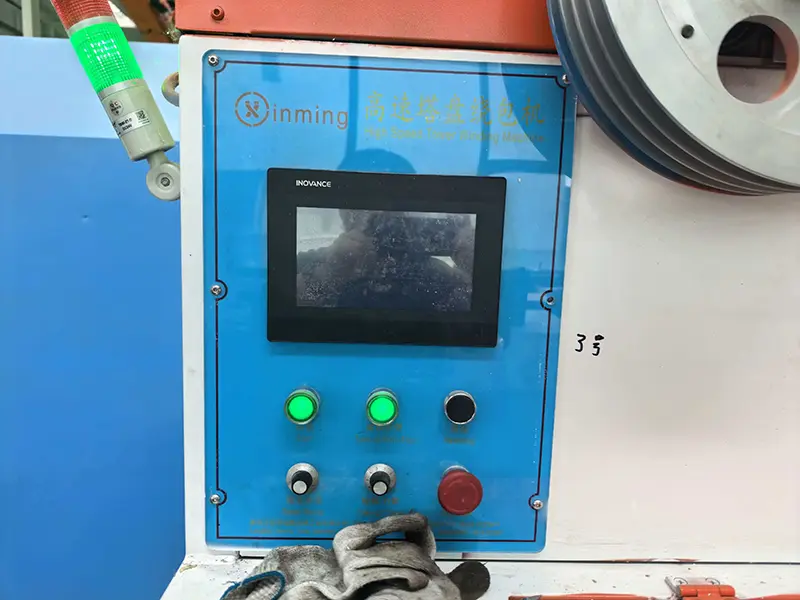

Обладнання для виробництва кабелю Qiancheng включає в себе одинарні звивки, шестидискові перехресні звивки, керовані мікрокомп’ютером звивки, високошвидкісні машини для обгортання, лінії екструзії ПВХ ізоляції та оболонок, кабельне обладнання, інтегроване обладнання для маркування та екструзії, а також автоматичні системи намотування та прийому.

Вхідна перевірка матеріалів

Вхідні матеріали, такі як прутки з безкисневої міді, слюдяна вогнестійка стрічка та вогнестійкі ПВХ-компаунди, можна перевірити перед початком виробництва. Записи перевірки матеріалів забезпечують довідку для подальшого відстеження партії та контролю процесу.

Поточна перевірка

Основні параметри процесу включають перекриття слюдяної стрічки, товщину ізоляції, розміри провідника та умови екструзії. Патрульна перевірка здійснюється під час виробництва для виявлення відхилень у розмірах або технологічному процесі до того, як кабель досягне стадії готового продукту.

Випробування на вогнестійкість

Для відповідної вогнестійкої конструкції випробування на вплив вогню можна проводити за вказаних умов випробування. Надана інформація про виробництво посилається на випробування вогнем при температурі 750 ℃ ​​із тривалістю 90 хвилин відповідно до GB/T 19216. Фактичний метод випробування, конструкція зразка та критерії прийнятності повинні бути підтверджені відповідно до застосовного стандарту та специфікації продукту.

Електричні випробування

Електрична перевірка може включати перевірку витримуваної напруги промислової частоти, вимірювання опору ізоляції та опору провідника постійному струму. Надані дані вказують на випробування витримкою напруги промислової частоти 3,5 кВ протягом 5 хвилин і опір ізоляції ≥100 МОм/км для відповідної специфікації продукту.

Екологічні випробування

Залежно від специфікації продукту оцінка навколишнього середовища може включати випробування на низькотемпературний згин, ультрафіолетове вивітрювання та кислотно-лужну корозію. Відповідна температура випробування, тривалість і критерії прийнятності повинні бути підтверджені відповідно до вимог замовлення.

Остаточна перевірка та документація

Перед відправленням готові кабелі можна перевірити на предмет зовнішнього вигляду, маркування продукту, конструкції кабелю та інформації про котушки. Записи заводських перевірок та інші необхідні технічні документи можуть бути надані відповідно до вимог замовлення та проекту.

Пожежна та електрична продуктивність

Вогнестійка конструкція

Вогнестійкий шар слюди утворює ізоляційний бар'єр навколо провідника під впливом високої температури. У поєднанні з вогнестійкою ПВХ-ізоляцією та оболонкою конструкція призначена для підтримки цілісності ланцюга протягом визначеної тривалості випробування, а не просто для обмеження поширення полум’я.

Електроізоляція

Вогнестійкий кабель живлення низької напруги з мідного ПВХ має рівномірну неексцентричну товщину шару ізоляції. Усі готові кабелі проходять випробування на витримку напруги зануренням у воду, що виключає ризик витоку електричного струму та короткого замикання у вологому підземному середовищі. У порівнянні з нестандартними кабелями, виготовленими з перероблених матеріалів, частота поломок знижена на 98%.

Безпека матеріалів і монтажу

Конструкція кабелю поєднує в собі мідні провідники, слюдяний вогнестійкий матеріал і вогнестійку ПВХ ізоляцію та оболонку. Під час монтажу кабель слід захистити від надмірного розтягування, гострих країв і пошкодження вогнетривкого шару. Слід вибрати відповідні вогнестійкі з’єднувальні пристосування, якщо цього вимагає монтажний проект.

Виробник і підтримка проекту

Qiancheng Cable виробляє кабельну продукцію для живлення та керування на своєму виробничому підприємстві в Хеншуй, Хебей. Фабрична перевірка, технічна документація та інформація про продукт, що стосується проекту, можуть бути надані відповідно до замовлення. Для закордонних проектів необхідні сертифікати, звіти про випробування та документація повинні бути підтверджені перед виробництвом, щоб надані документи відповідали вимогам призначення та проекту.

Додатки

Аварійні ланцюги живлення

Кабель можна розглядати для ланцюгів низької напруги, де підтримка електричної безперервності під час визначеної пожежі є частиною вимог проекту, включаючи аварійне освітлення, пожежну сигналізацію та інші системи, пов’язані з безпекою.

Лікарні та громадські будівлі

Лікарні, школи, комерційні будівлі та інші громадські об'єкти можуть визначати вогнестійкі кабельні конструкції для окремих аварійних і протипожежних ланцюгів. Необхідна тривалість пожежі та стандарт випробування повинні бути підтверджені специфікацією проекту.

Кабельні лотки та кабельні траншеї

Продукт можна використовувати в кабельних лотках, траншеях та інших захищених системах траси, де конструкція кабелю та умови монтажу сумісні. Прокладка кабелю повинна забезпечувати відповідний захист від механічних пошкоджень і надмірного вигину.

Промислові та інфраструктурні проекти

На промислових підприємствах, об’єктах інфраструктури та інших системах розподілу низької напруги можуть знадобитися вогнестійкі схеми для критичного обладнання. Розмір провідника, конфігурація сердечника, спосіб установки та вимоги до протипожежних характеристик повинні бути підтверджені перед специфікацією.

FAQ

Q1: Чим цей кабель відрізняється від звичайного вогнестійкого кабелю?

Відповідь: вогнестійкий кабель насамперед обмежує розповсюдження полум’я, тоді як вогнестійка конструкція містить вогнестійкий шар, призначений для підтримки цілісності ланцюга протягом певного періоду за певних умов випробування на вогонь. Відповідна тривалість вогню та температура випробування залежать від специфікації продукту та стандарту.

Q2: Який матеріал провідника використовується?

A: The conductor is made from copper. У наданій інформації про виробництво вказується електролітична мідна стрижня високої чистоти як вихідний матеріал з подальшим витягуванням і відпалом. Опір провідника постійному струму перевіряється відповідно до застосовних технічних вимог.

Q3: Які тести можна виконати перед пологами?

A: Залежно від конкретної конструкції, тестування може включати вогнестійкість, витримку напруги промислової частоти, опір ізоляції, опір провідника та низькотемпературний згин. Необхідний звіт про випробування та документи перевірки можна підтвердити під час розміщення замовлення.

Q4: Чи можна надавати технічну документацію англійською мовою для закордонних проектів?

A: Англомовна технічна документація може бути підготовлена ​​відповідно до вимог проекту та замовлення. Необхідний сертифікат, звіт про випробування та перелік перевірочних документів слід підтвердити заздалегідь, оскільки вимоги до документації відрізняються залежно від призначення, проекту та застосовного стандарту.

Q5: Чи можна поставляти кабель різної довжини та специфікацій?

A: Довжина кабелю та специфікація можуть бути обговорені відповідно до замовлення. Необхідний поперечний переріз провідника, конструкція, кількість, довжина котушки, маркування та інші технічні деталі повинні бути надані під час запиту пропозиції.

Q6: Де можна встановити цей вогнестійкий кабель?

Відповідь: Типове середовище встановлення включає кабельні лотки, кабельні траншеї та інші захищені низьковольтні системи прокладки. Його можна розглядати для аварійного живлення, протипожежного захисту та критичних низьковольтних ланцюгів у громадських будівлях, інфраструктурних та промислових об’єктах, відповідно до вимог проекту.

Q7: Чи можуть клієнти перевірити фабрику чи організувати тестування третьою стороною?

Відповідь: Відвідування заводу та перевірка третьою стороною можуть бути обговорені відповідно до проекту та домовленості про перевірку. Якщо необхідний незалежний відбір зразків або випробування, метод відбору зразків, обсяг перевірки та відповідний стандарт випробувань повинні бути узгоджені перед відправленням.

Q8: Яку інформацію слід надати під час запиту пропозиції?

A: Надайте необхідний поперечний переріз провідника, конфігурацію сердечника, довжину кабелю, номінальну напругу, спосіб встановлення, вимоги до вогнестійкості та місце призначення. Якщо для проекту потрібні певні стандарти, сертифікати чи звіти про випробування, додайте ці вимоги до запиту, щоб можна було перевірити продукт і документацію разом.

Для проектної пропозиції надання специфікації кабелю, необхідної тривалості вогнестійкості, методу встановлення та вимог до документації на етапі запиту допомагає Qiancheng підтвердити відповідну конструкцію та обсяг перевірки.
