Вогнестійкий кабель живлення низької напруги з мідного зшитого поліетилену

Вогнестійкий кабель живлення низької напруги з мідного зшитого поліетилену використовує провідники з безкисневої міді, ізоляцію з зшитого поліетилену та вогнестійкі бар’єрні шари. Він може зберігати потужність електропостачання в умовах пожежі. На відміну від звичайних вогнестійких кабелів, він має вищий рівень безпеки та служить кращим кабелем для аварійного розподілу електроенергії в закордонних громадських будівлях і приміщеннях підвищеної небезпеки.

Розміри та технічні параметри виробу

Сировина

Диригент

Чудова провідність і стабільний опір виділяють менше тепла під час тривалої роботи. Багатожильна структура забезпечує кращу гнучкість для укладання в складних сценаріях.

Ізоляційний шар

У порівнянні з традиційною ізоляцією з ПВХ, вона забезпечує чудову термостійкість, стійкість до старіння та стійкість до хімічної корозії. Його довгострокова робоча температура може досягати 90 ℃ із значно покращеною стабільністю ізоляції.

Вогнестійкий обгортковий шар

Цей основний диференційований матеріал має вогнестійкий шар слюди. Під час горіння відкритим полум'ям він утворює твердий теплоізоляційний карбонізований шар, який блокує високотемпературну ерозію на провідниках і гарантує короткочасне безперервне живлення в умовах пожежі.

Зовнішня оболонка

Зносостійкий, вологостійкий і стійкий до ультрафіолету. Він стійкий до вологи та легкої корозії на відкритому повітрі та в кабельних траншеях, щоб подовжити загальний термін служби кабелю.

Система заводської інспекції

Вхідна перевірка сировини

Випробування зразків проводяться для мідних матеріалів, гранул XLPE і слюдяних вогнестійких стрічок. Виробництво невідповідної сировини заборонено.

Он-лайн інспекція виробництва

Поперечний переріз провідника, товщина ізоляції та процес вогнестійкої упаковки контролюються в режимі реального часу, щоб уникнути відхилень у розмірах і нерівномірної упаковки.

Лабораторні спеціальні випробування готової продукції

Випробування на опір постійному струму, випробування на витримувану напругу промислової частоти, випробування на опір ізоляції, випробування на вогнестійке горіння, випробування на старіння та випробування на вигин при низькій температурі повністю імітують технічні умови експлуатації.

Повторна перевірка перед доставкою

Зовнішній вигляд, характеристики та упаковка перевіряються поштучно. Архів випробувань зберігається для кожної партії. Тестові документи англійською мовою можуть бути видані, щоб задовольнити вимоги щодо прийняття закордонних проектів і митного оформлення.

Аналіз внутрішньої структури кабелю

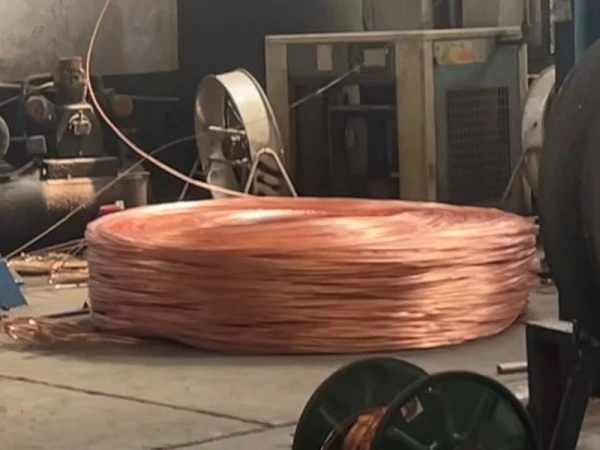

Мідний провідник

Струмопровідне середовище. Високопровідна безкиснева мідь забезпечує стабільну передачу електроенергії.

Вогнестійкий шар слюди

Основна відмінна структура. Він ізолює високу температуру під час пожежі та підтримує живлення ланцюга, що є найбільшою відмінністю від звичайних силових кабелів.

Ізоляційний шар із зшитого поліетилену XLPE

Основний електроізоляційний компонент, стійкий до високих температур і старіння, який непросто зламати під час тривалої експлуатації.

Шар наповнювача

Робить кабель компактним і круглим і покращує стійкість до механічного стиснення.

Зовнішня оболонка

Забезпечує механічний захист від тертя, вологи, сонячного світла та легкої ґрунтової корозії.

Багатошарова структура працює синергетично, щоб реалізувати подвійні можливості: стабільну передачу електроенергії за нормальних умов і короткочасне безперервне живлення в умовах пожежі.

Екологічна стійкість і ефективність захисту

Основна вогнестійка перевага

Проходить випробування на вогнестійке горіння. Він може підтримувати нормальне електропостачання протягом певного періоду в умовах відкритого вогню для забезпечення роботи аварійного освітлення, пожежних насосів і систем сигналізації. Звичайні вогнестійкі кабелі можуть лише уповільнити поширення вогню і не можуть забезпечити живлення.

Стійкість до високих температур

Ізоляція з зшитого поліетилену (XLPE) забезпечує тривалу роботу при температурі 90 ℃ і вищій температурі короткого замикання з набагато кращою термостійкістю, ніж кабелі з ПВХ-ізоляцією.

Антистаріння та стійкість до погодних умов

Зшитий поліетиленовий матеріал стійкий до ультрафіолетового випромінювання та термостаріння для тривалої прокладки на кабельних лотках усередині приміщень і на вулицях.

Вологостійкий і стійкий до корозії

Щільна оболонка блокує вологу, підходить для вологих кабельних траншей і підземної прокладки. Він стійкий до слабкої кислотної та слаболужної корозії.

Ефективність механічного захисту

Компактна загальна структура забезпечує хороший опір стисненню та розтягуванню, опираючись пошкодженню під час цивільних будівельних робіт.

FAQ

Q1: Яка основна різниця між вогнестійким кабелем живлення низької напруги з мідного зшитого поліетилену та звичайними вогнестійкими кабелями?

Відповідь: звичайні вогнестійкі кабелі в основному призначені для обмеження розповсюдження полум’я, тоді як вогнестійкі кабелі створені для підтримки цілісності ланцюга протягом певного періоду в умовах пожежі. Кабель містить вогнестійкі шари слюди, які допомагають підтримувати електричну безперервність під час впливу вогню, що робить його придатним для ланцюгів, що обслуговують протипожежні насоси, аварійне освітлення та системи сигналізації.

Q2: Які переваги має ізоляція XLPE порівняно з ізоляцією з ПВХ? Яка його довгострокова робоча температура?

Відповідь: ізоляція з зшитого поліетилену має визначену тривалу робочу температуру до 90 ℃. Забезпечує хорошу термічну стабільність і стійкість до старіння і хімічного впливу. Порівняно з ПВХ ізоляцією, зшитий поліетилен, як правило, краще підходить для застосувань, де потрібні вищі безперервні робочі температури, залежно від обраних специфікацій кабелю та умов монтажу.

Q3: Який матеріал використовується для внутрішнього вогнестійкого шару та як він працює?

Відповідь: вогнестійкий шар виготовлений із слюдяної вогнетривкої стрічки. Під дією високотемпературного полум’я слюда зберігає свої ізоляційні властивості та утворює термостійкий бар’єр навколо провідника, допомагаючи захистити систему електричної ізоляції та підтримувати безперервність ланцюга протягом визначеного вогнестійкого періоду.

Q4: Які тести включені в інспекцію доставки заводу? Чи можна надавати тестові документи англійською мовою для експортних проектів?

Відповідь: перевірка може включати перевірку сировини, моніторинг виробничої лінії, випробування опору провідника готової продукції, випробування витримуваної напруги промислової частоти, випробування опору ізоляції, випробування на вогнестійке горіння, випробування на старіння та випробування на вигин при низькій температурі. Відповідні записи випробувань можуть зберігатися партіями, а технічні або випробувальні документи англійською мовою можуть бути надані відповідно до вимог документації закордонних проектів.

Q5: Чи можна використовувати кабель у вологих кабельних траншеях, відкритих надземних установках і прямих підземних похованнях?

A: Застосовний метод прокладки залежить від конструкції кабелю та умов місця. Оболонка забезпечує захист від вологи, ультрафіолетового випромінювання та слабких кислот або слабких лугів. Кабель можна розглядати для внутрішніх кабельних лотків, зовнішньої підвісної траси, вологих кабельних траншей і деяких застосувань прямого заглиблення, де підтверджено механічні, екологічні та монтажні вимоги.

Q6: Скільки основних шарів має кабель і яка функція кожного шару?

В: Основну конструкцію можна описати п’ятьма шарами:

1. Безкисневий мідний провідник для передачі електричного струму;

2. Вогнестійкий шар слюди, який допомагає підтримувати безперервність ланцюга в умовах пожежі;

3. Ізоляційний шар XLPE, що забезпечує електроізоляцію та термічну стабільність;

4. Шар наповнювача для структурної підтримки та стабільності розмірів;

5. Зовнішня оболонка забезпечує захист від механічного зношування, вологи та зовнішнього впливу.

Комбінована конструкція відповідає вимогам як до нормальної передачі електроенергії, так і до вогнестійкої схеми.

Q7: Який матеріал використовується для провідника? Наскільки гнучкий кабель під час монтажу?

Відповідь: провідник виготовлено з високочистої безкисневої міді. Конструкція багатожильного провідника забезпечує більшу гнучкість, ніж суцільний провідник такого ж поперечного перерізу, полегшуючи роботу з прокладання та з’єднання в кабельних лотках, каналах та інших замкнутих місцях проводки. Електричні характеристики слід оцінювати відповідно до розміру провідника та відповідної специфікації кабелю.

Q8: Як працює ізоляція в умовах короткого замикання? Чи можна використовувати кабель у вологому підземному середовищі?

A: Ізоляція з зшитого поліетилену має межу температури короткого замикання до 250 ℃ протягом зазначеного короткого періоду, відповідно до застосовного стандарту кабелю та умов експлуатації. Готові кабелі можуть пройти випробування на витримку напруги промислової частоти та опір ізоляції перед доставкою. Для вологих підземних установок слід враховувати оболонку, систему ізоляції, умови дренажу та спосіб укладання, щоб підтримувати довгострокові електричні характеристики.
