Мідь XLPE FR вогнестійкий кабель живлення низької напруги

Вогнестійкий кабель живлення низької напруги з мідного зшитого поліетилену FR призначений для ланцюгів низької напруги, де потрібне як контроль поширення полум’я, так і безперервне електропостачання за певних умов пожежі. Його конструкція поєднує в собі мідний провідник, ізоляцію з зшитого поліетилену, слюдяну вогнестійку стрічку, вогнезахисний наповнювач і захисну зовнішню оболонку для аварійного розподілу електроенергії та інших низьковольтних установок із визначеними вимогами до вогнезахисних характеристик.

Розміри та технічні параметри виробу

Конструкція кабелю та шари матеріалу

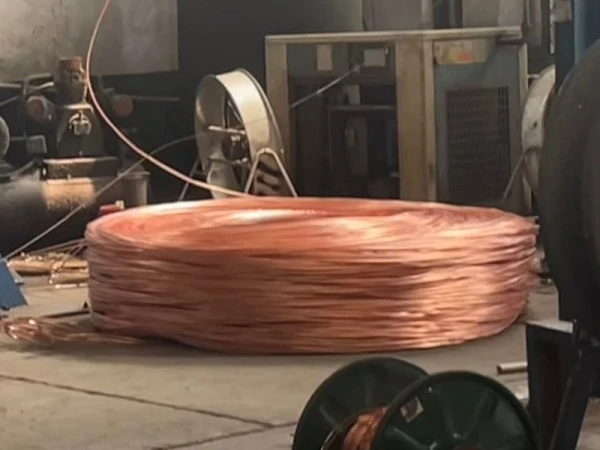

Мідний провідник

Провідник виготовляється з електролітичної міді і випускається в одножильному і багатожильному виконанні відповідно до заданого перерізу. Значення опору провідника в таблиці вище є прямим посиланням для вибору електрики. Багатожильні провідники також можуть забезпечити більшу гнучкість, якщо маршрут кабелю включає вигини, лотки або канали.

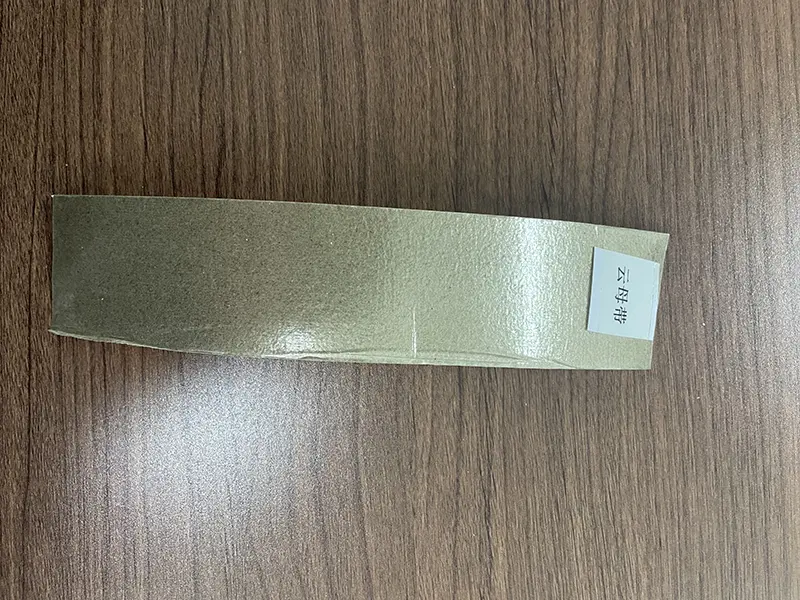

Вогнестійкий шар слюди

Двошарова слюдяна стрічка накладена навколо вузла провідника як основний вогнестійкий бар’єр. Під час певного випробування на вогонь шар слюди допомагає захистити провідник та систему ізоляції від прямого впливу тепла та підтримує цілісність ланцюга протягом необхідної тривалості випробування. Вогнестійкість слід оцінювати відповідно до застосовного стандарту продукту та звіту про випробування, а не лише за температурою.

XLPE ізоляція

XLPE забезпечує основну електричну ізоляцію навколо провідника. Його загальноприйнята безперервна робоча температура становить 90 ℃ відповідно до відповідної конструкції кабелю та стандарту. Порівняно зі звичайною ПВХ-ізоляцією, XLPE має вищу термічну здатність і хорошу стійкість до старіння та багатьох хімічних середовищ, що робить його придатним для силових ланцюгів, які піддаються впливу підвищених робочих температур.

Вогнезахисний наповнювач

Вогнезахисний наповнювач використовується для заповнення внутрішніх проміжків між компонентами кабелю та збереження запланованої геометрії кабелю. Його роль також полягає в обмеженні поширення полум'я через внутрішні зазори, коли кабель піддається впливу вогню.

Вогнезахисна та захисна оболонка

Зовнішня оболонка забезпечує механічний захист і запобігає поширенню полум'я. Для установки на відкритому повітрі або в траншеї фактичну стійкість до ультрафіолетового випромінювання, вологи та умов ґрунту слід перевіряти на відповідність зазначеному матеріалу оболонки та вимогам проекту.

Стандарти виробництва та документація з якості

Застосовні стандарти продукції

Відповідні вимоги до виробництва та випробувань залежать від конструкції кабелю, номінальної напруги, класифікації протипожежних характеристик і ринку призначення. Для експортних проектів перед виробництвом необхідно підтвердити необхідні вимоги Великобританії, IEC або країни призначення, щоб конфігурація кабелю та документація відповідали специфікації проекту.

Документи про якість та простежуваність

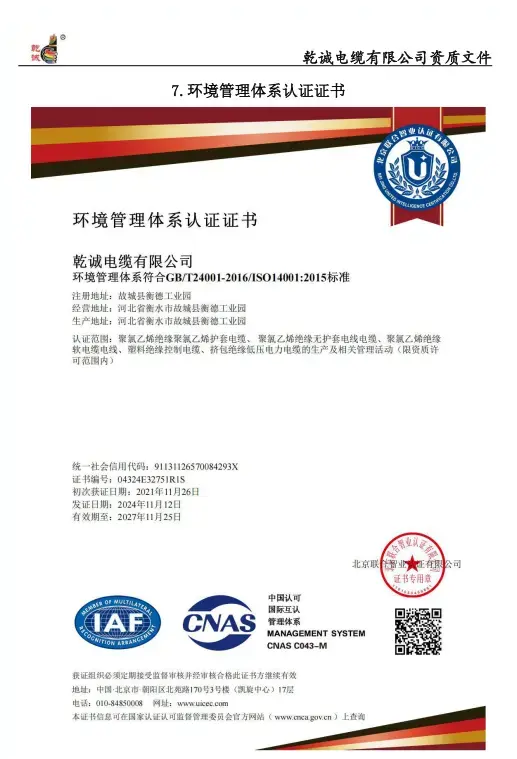

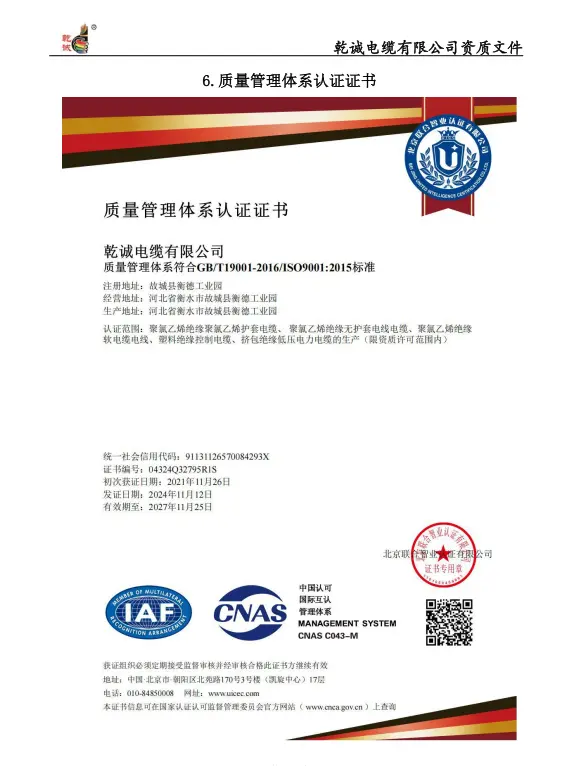

Доступна документація з якості може включати сертифікати ISO 9001 «Управління якістю», ISO 14001 «Управління навколишнім середовищем» і ISO 45001 «Гигиена праці та безпека», а також відповідну виробничу кваліфікацію та документацію про випробування продукції.

Що стосується вимог до протипожежних характеристик, можна надати відповідні звіти про випробування на вогнестійкість і вогнестійкість, якщо це застосовно до зазначеної конструкції виробу. Записи про виробництво та перевірки, пов’язані з партіями, також можна підтримувати для відстеження відповідно до вимог замовлення та контролю якості.

Ключові експлуатаційні характеристики

Комбінована вогнезахисна та вогнестійка конструкція

Вогнестійкий кабель живлення низької напруги з мідного зшитого поліетилену FR використовує окремі шари конструкції для різних функцій, пов’язаних із пожежею. Вогнезахисні матеріали призначені для обмеження розповсюдження полум’я, тоді як вогнестійкий шар слюди підтримує безперервну роботу ланцюга під час зазначеного вогнетривкого випробування. Це різні вимоги до продуктивності, і їх слід перевірити за допомогою відповідних методів випробувань і звітів.

Теплові характеристики ізоляції з сшитого поліетилену

Ізоляція з зшитого поліетилену розроблена для безперервної робочої температури провідника до 90 ℃ відповідно до застосовної специфікації. Фактично допустимий струм залежить від розміру провідника, способу монтажу, температури навколишнього середовища, групування та інших коригувальних факторів. Тому вибір кабелю повинен базуватися на повному стані встановлення, а не лише на температурі ізоляції.

Опір провідника та електричні характеристики

Мідні провідники забезпечують електричний шлях для передачі електроенергії низької напруги. Максимальні значення опору, наведені в технічній таблиці, можна використовувати під час перевірки падіння напруги, нагріву провідника та конструкції ланцюга. Перевірка готового кабелю може включати випробування опору провідника, ізоляції та витримуваної напруги відповідно до вимог виробництва та проекту.

Відстеження виробництва та партії

Розміри провідників, товщину ізоляції та характеристики готового кабелю можна перевірити під час виробництва. Записи перевірки та документація продукту можуть бути пов’язані з відповідною виробничою партією або кабельною котушкою, якщо потрібна відстежуваність. Це забезпечує практичну основу для вхідної перевірки, прийняття проекту та подальшого обслуговування.

Зауваження щодо вибору та встановлення

Розмір провідника та сила струму

Виберіть переріз провідника відповідно до розрахункового струму, допустимого падіння напруги, способу монтажу, температури навколишнього середовища та групування кабелю. Значення в технічній таблиці описують розміри та опір провідників, але їх не слід розглядати як окрему таблицю струму.

Вогнезахисні вимоги

Перед замовленням уточніть, чи вимагає проект вогнестійкість, вогнестійкість протягом визначеного періоду або те й інше. Якщо потрібен рейтинг вогнестійкості, необхідна температура випробування, тривалість, стан ланцюга та застосовний стандарт повинні узгоджуватися з документацією випробування кабелю.

Температура укладання та умови експлуатації

Для конструкції з температурою, нижчою від встановленої виробником мінімальної температури, слід дотримуватися відповідних процедур обробки та попереднього нагрівання відповідно до специфікації продукту. Максимальна безперервна робоча температура провідника, як правило, вказана як 90 ℃ для цієї ізольованої з зшитого поліетилену конструкції. Джерела тепла, групування кабелів і умови навколишнього середовища також слід враховувати під час встановлення.

Bending Radius and Mechanical Protection

Кабель слід прокладати без перевищення зазначеного мінімального радіусу вигину. Для значень, наданих для цього продукту, еталонний мінімальний радіус вигину становить ≥10 × зовнішній діаметр кабелю для одножильних кабелів і ≥15 × зовнішній діаметр кабелю для багатожильних кабелів. Фактичні вимоги до встановлення повинні відповідати застосовній специфікації продукту.

Типові сценарії встановлення

1. Внутрішні пожежно-аварійні контури:Підходить для таких застосувань, як протипожежний розподіл електроенергії, ланцюги живлення обладнання та установки кабельних лотків, де необхідне безперервне електропостачання за певних умов пожежі.

2. Будівлі комерційного та громадського призначення:Кабельні лотки, шахти та інші розподільні шляхи низької напруги можуть бути розглянуті, якщо вибраний кабель відповідає протипожежним та електричним вимогам проекту.

3. Зовнішній і кабельно-траншейний монтаж:Встановлення можна розглядати там, де конструкція оболонки підходить для очікуваних УФ-променів, вологи та механічних умов.

4. Пряме поховання:Пряме закопування слід використовувати лише тоді, коли конструкція кабелю та оболонка відповідають ґрунту, вологості, механічним і хімічним умовам на місці встановлення.

Вимоги до з’єднання та будівництва

У протипожежних ланцюгах слід звести до мінімуму проміжні з’єднання. Якщо потрібне з’єднання або розгалуження, система з’єднання повинна бути сумісна з електричними характеристиками кабелю та необхідними вогнезахисними характеристиками. Вогнестійкі з’єднувальні або кінцеві компоненти слід вибирати як цілісну систему, а не покладатися лише на сам кабель.

Ідентифікація кабелю повинна підтримуватися на обох кінцях і у відповідних точках маршруту для підтримки перевірки та майбутнього обслуговування. Під час витягування та укладання уникайте надмірного зусилля розтягування, гострих країв і неконтрольованого згинання, які можуть пошкодити ізоляцію або вогнестійкі шари.

Міркування щодо будівництва

Кабель інтегрує вогнестійкі та вогнестійкі шари у виготовлену на заводі структуру, зменшуючи потребу в окремій вогнезахисній обробці вздовж корпусу кабелю. Проте закінчення, з’єднання, опори та проходи через вогнестійкі конструкції все ще вимагають сумісних систем монтажу для підтримки необхідних електричних і протипожежних характеристик усієї установки.

FAQ

Q1: Яка різниця між вогнезахисними та вогнестійкими характеристиками?

Відповідь: Вогнестійкість стосується обмеження поширення полум’я після займання, тоді як вогнестійкість стосується збереження заданої цілісності ланцюга за певних умов пожежі. Залежно від проекту може знадобитися кабель для задоволення однієї або обох вимог.

Q2: Чому XLPE використовується як ізоляційний матеріал?

A: XLPE забезпечує електричну ізоляцію з типовою постійною робочою температурою 90 ℃ для цього типу конструкції. Його термоздатність і стійкість до старіння роблять його придатним для низьковольтних ланцюгів живлення, де необхідно враховувати робочу температуру та умови експлуатації.

Q3: Яку інформацію слід перевірити перед вибором розміру кабелю?

A: Перевірте струм навантаження, поперечний переріз провідника, допустиме падіння напруги, спосіб монтажу, температуру навколишнього середовища, групування кабелів, довжину маршруту та необхідний рівень пожежної безпеки. Ці фактори визначають, чи підходить конкретний розмір і конструкція для проекту.

Q4: Чи можна надати документи про перевірку продукту та якість?

A: Відповідні специфікації продукту, записи перевірок і відповідні звіти про випробування можуть бути надані відповідно до конструкції кабелю та вимог до замовлення. Для експортних проектів необхідні стандарти та ринкова документація повинні бути підтверджені перед виробництвом.

Q5: Які умови встановлення вимагають особливої ​​уваги?

A: Зверніть увагу на температуру встановлення, радіус вигину, натяг, джерела тепла, групування кабелів і механічний захист. У з’єднаннях і кінцях також повинні використовуватися компоненти, сумісні з необхідними електричними та протипожежними характеристиками.

Питання 6: чи підходить кабель для встановлення на вулиці або безпосередньо під землю?

A: Це можна розглядати для цих застосувань, якщо оболонка та повна конструкція кабелю придатні для фактичних умов УФ, вологи, ґрунту, механічних та хімічних умов. Пряме закладання не слід припускати лише на основі вогнестійкості кабелю.
