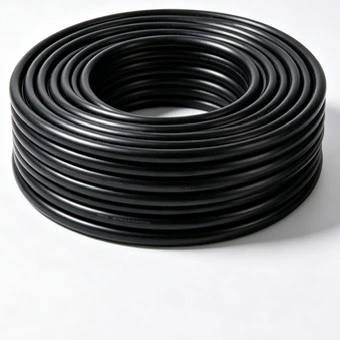

Мідний кабель живлення з зшитого поліетилену LSZH низької напруги

Кабель живлення низької напруги Qiancheng Copper XLPE LSZH призначений для розподілу електроенергії низької напруги в будівлях та інфраструктурі, де вказана конструкція кабелю з низьким рівнем диму та без галогенів. Його можна використовувати в метрополітені, лікарнях, офісних будівлях, господарських тунелях та інших закритих приміщеннях, розміри провідників вибираються відповідно до необхідного навантаження, способу монтажу та специфікацій проекту.

Технічні характеристики продукту та таблиця технічних параметрів

Конструкція та електричні характеристики

XLPE ізоляція

Мідний силовий кабель із зшитого поліетилену LSZH використовує ізоляцію з зшитого поліетилену для електричного розділення між провідником і навколишніми компонентами кабелю. XLPE забезпечує вищу нормальну робочу температуру, ніж звичайна ПВХ-ізоляція, і зазвичай вибирається там, де потрібні теплові характеристики, стабільність ізоляції та довгострокова електрична надійність. Фактичні робочі межі повинні відповідати застосовному стандарту кабелю та специфікації проекту.

Безгалогенна система обшивки з низьким рівнем диму

Конструкція LSZH призначена для установок, де необхідно контролювати димоутворення та галогеновмісні продукти згоряння. Щільність диму та галогенний кислотний газ є окремими робочими характеристиками, і їх слід перевіряти на відповідність застосовним стандартам випробувань і вимогам проекту. IEC 61034 охоплює вимірювання викидів диму, тоді як IEC 60754-1 визначає метод визначення вмісту галогенних кислот.

Мідний провідник

У кабелі використовуються мідні провідники для передачі електроенергії низької напруги. Опір провідника є важливим параметром для оцінки падіння напруги та робочих втрат, тоді як поперечний переріз провідника слід вибирати відповідно до пропускної здатності по струму, умов встановлення, температури навколишнього середовища, групування та допустимого падіння напруги.

Вибір розміру провідника

Доступні розміри провідників у технічній таблиці відповідають невеликим вимогам до ланцюгів управління та розгалуження, а також більшим застосуванням низької напруги для розподілу електроенергії. Остаточний вибір має враховувати під’єднане навантаження, довжину ланцюга, спосіб монтажу, умови короткого замикання та відповідні місцеві електричні вимоги, а не лише поперечний переріз провідника.

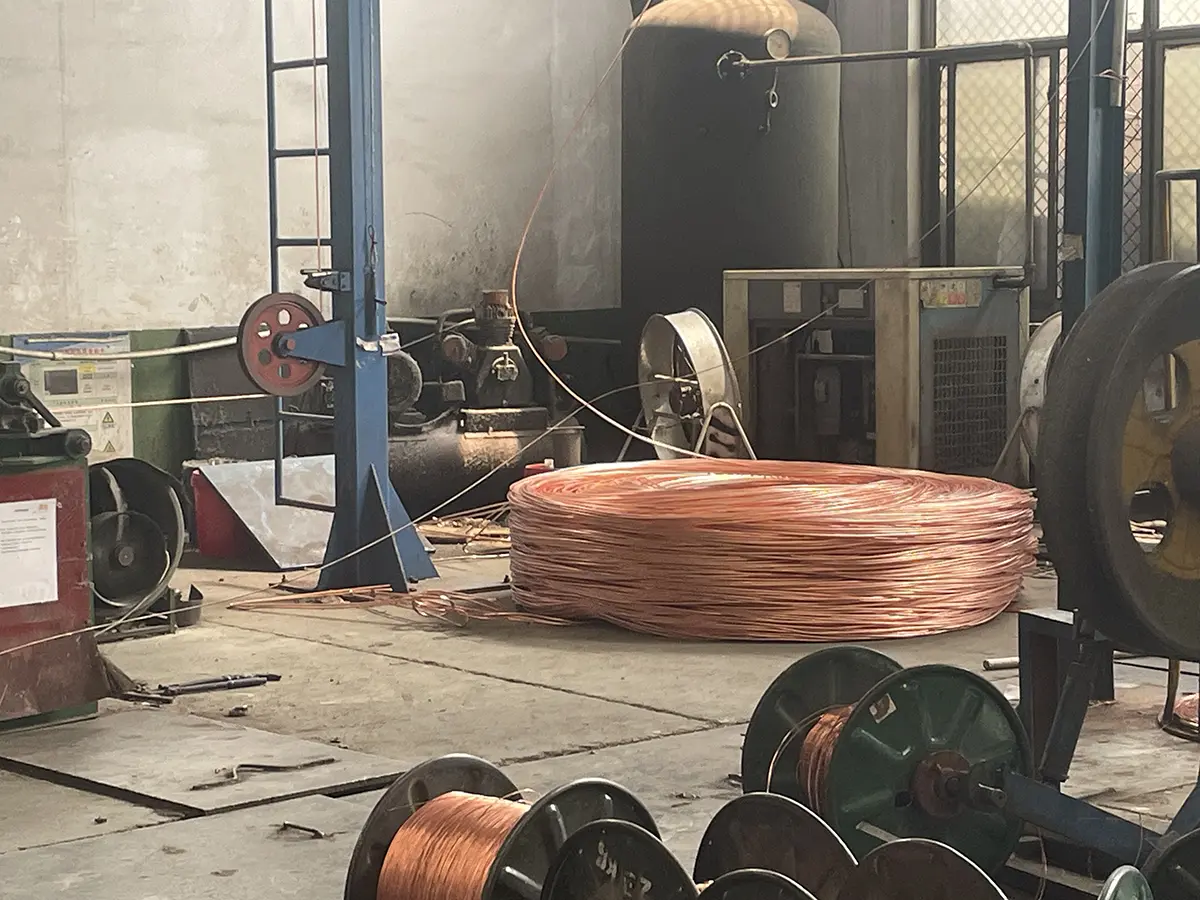

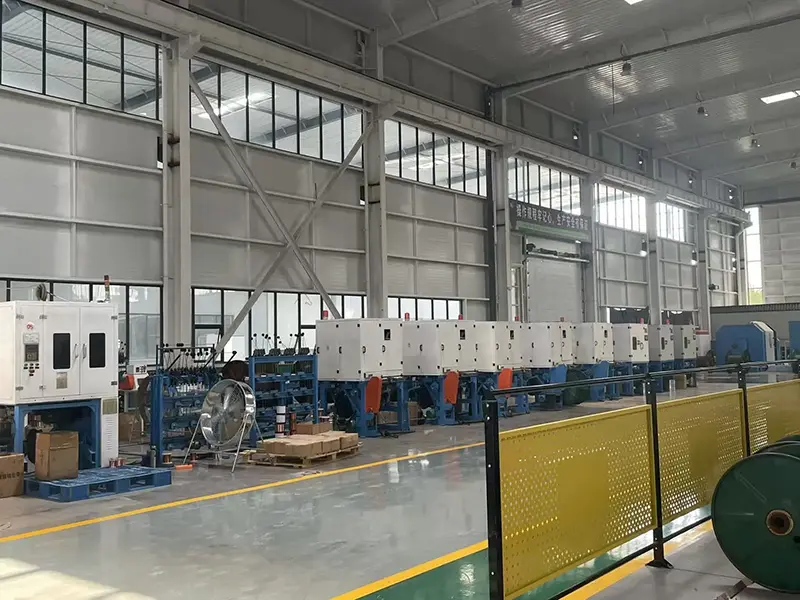

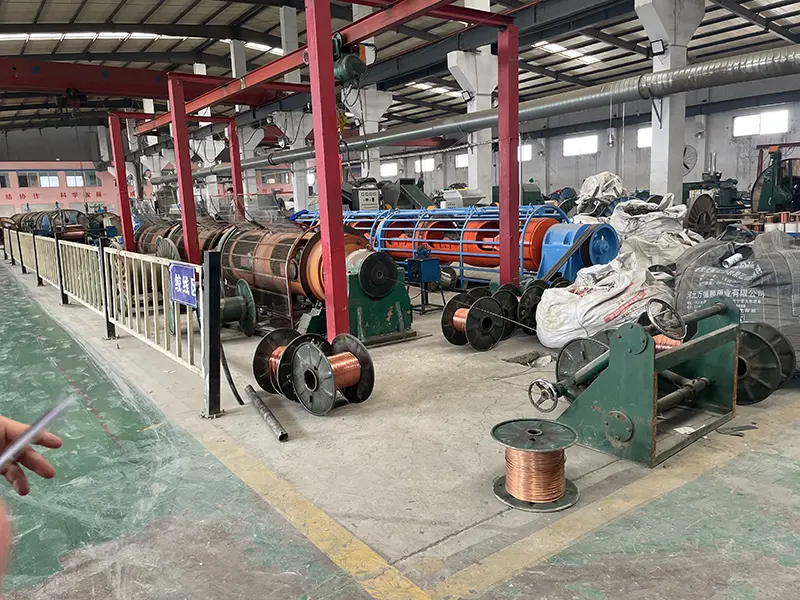

Виробництво та контроль якості

Qiancheng має власні виробничі потужності з обладнанням для екструзії кабелю та випробувальним обладнанням для виробництва та регулярного контролю якості. Записи про виробництво, перевірку сировини та результати випробувань на електрику чи горіння можна підтримувати відповідно до вимог проектної документації. Для проектів, які потребують додаткової перевірки, можна організувати відвідування фабрики та відбір зразків третіми сторонами відповідно до умов проекту.

Контроль матеріалів і процесів

Матеріал провідника, ізоляційна суміш, матеріал оболонки, розміри провідника та товщина ізоляції контролюються під час виробництва відповідно до застосовної специфікації. Перевірки розмірів та електричні випробування забезпечують практичні контрольні точки перед тим, як готовий кабель буде випущено для доставки.

Простежуваність партії

Документація на рівні партії може бути використана для з’єднання готового кабелю з його виробничими та перевірочними записами. Якщо проектна документація вимагає ідентифікації барабанів, звітів про випробування або записів про матеріали, необхідну інформацію можна підготувати разом із відправленням.

Перевірка третьою стороною

Для експортних та інфраструктурних проектів із незалежними вимогами до контролю якості стороння інспекція або вибірка можуть бути узгоджені перед відправленням. Обсяг перевірки може бути визначений відповідно до специфікації закупівлі, застосовного стандарту та вимог до приймання.

Вогонь і дим

Поширення полум'я

Якщо передбачено випробування IEC 60332, відповідну конструкцію кабелю можна оцінити щодо поширення полум’я відповідно до відповідної частини серії IEC 60332. Точний рівень випробування слід підтвердити відповідно до специфікації проекту, оскільки різні конструкції кабелю та монтажні пристрої можуть потребувати різних методів випробувань.

Викид диму

Ефективність низького димлення особливо актуальна в закритих приміщеннях, де дим може впливати на видимість, евакуацію та доступ пожежної служби. IEC 61034 надає методи випробувань для вимірювання щільності диму за певних умов горіння, тому в проектній документації слід визначити необхідний метод випробування та рівень прийнятності, а не покладатися лише на термін «низький дим».

Вимоги до вмісту галогенів

Для проектів, у яких використовуються матеріали без галогенів, відповідна конструкція кабелю та вимоги до випробування матеріалів повинні бути підтверджені перед виробництвом. IEC 60754-1 стосується визначення кислотного газу галогену, що виділяється з матеріалів кабелю під час згоряння, забезпечуючи окрему точку перевірки від поширення полум’я та тестування щільності диму.

Сценарії застосування

Об’єкти метрополітену та залізничного транспорту

Силовий кабель низької напруги з мідного зшитого поліетилену LSZH може бути призначений для низьковольтних розподільних ланцюгів на станціях метро, ​​залізничних транзитних будівлях, платформах, зонах обслуговування та іншій закритій інфраструктурі, де проектні документи вимагають конструкції кабелю з низьким вмістом диму та без галогенів.

Лікарні та медичні корпуси

Застосування можуть включати схеми розподілу електроенергії, що обслуговують палати, операційні зони, відділення невідкладної допомоги, громадські місця та допоміжні приміщення. Вибір кабелю повинен відповідати електричній конструкції, специфікаціям протипожежної безпеки та вимогам до встановлення будівлі.

Офісні та громадські будівлі

Кабель підходить для розподілу низької напруги в офісних будівлях, торгових центрах, школах, виставкових приміщеннях та інших громадських будівлях, де вимоги до диму та продуктів згоряння є частиною електричних специфікацій.

Підземна та комунальна інфраструктури

Типові області застосування включають підземні паркінги, господарські тунелі, приміщення для обладнання та іншу закриту сервісну інфраструктуру. Проект установки повинен враховувати групування кабелів, розсіювання тепла, механічний захист і доступ для обслуговування.

Транспортно-технічні засоби

Аеропорти, залізничні споруди, приміщення зв'язку та інші технічні будівлі можуть вказувати конструкції кабелю LSZH для окремих ланцюгів низької напруги. Остаточний тип кабелю має відповідати функції схеми та вимогам протипожежних характеристик проекту.

Рекомендації щодо встановлення та вибору

Пропускна здатність по струму

Розмір кабелю слід починати з розрахункового струму, а потім перевіряти на відповідність методу монтажу, умовам навколишнього середовища, групуванню провідників і допустимій температурі. Табличний опір провідника також можна використовувати як частину розрахунків падіння напруги та втрат.

Прокладка кабелю

Для трубопроводу, лотка або іншого закритого монтажу перед замовленням слід враховувати доступний простір, радіус вигину, розсіювання тепла та умови витягування. Для довгих кабелів може знадобитися додаткова перевірка падіння напруги та монтажного натягу.

Екологічні умови

Внутрішні, підземні та частково відкриті установки можуть мати різні вимоги до вологи, механічного захисту, температури та хімічного впливу. Тому конструкцію кабелю слід перевіряти відповідно до фактичного середовища встановлення, а не вибирати лише за напругою та розміром провідника.

Проектна документація

Для інфраструктурних та експортних замовлень закупівельна документація може включати аркуші технічних даних, записи звичайних випробувань, звіти про перевірки, інформацію про пакування та ідентифікацію рулонів. Надання цих вимог до виробництва допомагає узгодити виробництво та перевірку з процесом прийняття проекту.

Технічна підтримка та інформація про замовлення

Для перегляду специфікацій клієнти можуть надати номінальну напругу, розмір провідника, необхідну довжину кабелю, спосіб встановлення, очікуване навантаження та стандарт проекту. Qiancheng може використовувати ці деталі, щоб підтвердити відповідну конструкцію кабелю живлення низької напруги з мідного зшитого поліетилену LSZH і підготувати відповідну технічну документацію.

Для проектних замовлень також корисно підтвердити необхідні рівні вогнестійкості, викиду диму та відсутності галогенів перед виробництвом. Якщо застосовуються сторонні перевірки або спеціальні вимоги щодо маркування котушок і документації, їх можна включити до технічної угоди та специфікації закупівлі.

FAQ

Q1: Яка основна відмінність між кабелем LSZH і звичайним кабелем з ПВХ?

Відповідь: Конструкція кабелю LSZH розроблена для обмеження утворення диму та продуктів згоряння, що містять галогени, якщо дотримуються зазначених матеріалів і вимог тестування. У звичайному ПВХ-кабелі використовується полімерна система, що містить галоген. Правильний вибір залежить від специфікації протипожежної безпеки та відповідних стандартів встановлення.

Q2: Який внесок ізоляції з сшитого поліетилену в кабель?

A: XLPE забезпечує електричну ізоляцію з більш високою нормальною робочою температурою, ніж звичайна ізоляція з ПВХ. Він зазвичай використовується там, де потрібні стабільні характеристики ізоляції та термічний опір. Дозволена робоча температура повинна бути підтверджена відповідною специфікацією кабелю.

Q3: Що слід перевірити при виборі розміру провідника?

A: Основні фактори включають розрахунковий струм, спосіб встановлення, температуру навколишнього середовища, групування кабелів, довжину ланцюга, падіння напруги та умови короткого замикання. Розмір провідника слід визначати на основі повного електричного проекту, а не лише на номінальний струм.

Q4: Чи можна використовувати кабель у тунелях метро та лікарнях?

A: Його можна розглядати для таких застосувань, де специфікація проекту вимагає використання мідного кабелю низької напруги з ізоляцією з сшитого поліетилену та конструкцією LSZH. Перед замовленням необхідний рівень тестування на полум’я, дим і відсутність галогенів слід перевірити відповідно до застосовного стандарту проекту.

Q5: Яку документацію можна надати для прийняття проекту?

A: Залежно від вимог замовлення, документація може включати технічні специфікації, записи перевірок або випробувань, ідентифікацію котушок, інформацію про упаковку та інші узгоджені документи щодо якості. Інспекцію третьої сторони також можна скоординувати, якщо цього вимагає проект.

Q6: Чи можуть клієнти організувати інспекцію фабрики або тестування третьою стороною?

A: Так. Відвідування фабрики та вибірка або перевірка сторонніми організаціями можуть бути скоординовані відповідно до замовлення та плану перевірки. Обсяг перевірки має бути узгоджений заздалегідь, щоб були доступні необхідні виробничі записи, зразки та тестові елементи.

Q7: Яку інформацію слід надати для пропозиції кабелю?

A: Корисна інформація включає розмір провідника, кількість жил, необхідну довжину кабелю, рівень напруги, спосіб встановлення, призначення, відповідний стандарт і будь-які конкретні вимоги до полум’я, диму чи галогенів. Якщо остаточна специфікація ще не визначена, проектну заявку та електричне навантаження можна надати для початкового технічного огляду.
