Гнучкий мідний ПВХ кабель керування

Базова модель продукту: KVVR

Гнучкий кабель керування з мідного ПВХ — це кабель керування на 450/750 В, побудований навколо багатожильних мідних провідників та ізоляції та оболонки з ПВХ. Гнучка конструкція провідника дозволяє кабелю прокладати більш вузькі шляхи, ніж суцільний або жорсткий провідник, що корисно, коли проводка керування має проходити через шафи, лотки, канали або з’єднання обладнання. Його основна роль полягає в передачі сигналів керування, вимірювання та моніторингу в електричних системах низької напруги.

Для ланцюгів автоматичного керування та допоміжних ланцюгів при визначенні кабелю важливі переріз провідника, кількість жил, спосіб монтажу та електричний опір. Доступні розміри провідників відповідають загальним вимогам до електропроводки керування, тоді як різні конфігурації сердечників можна вибрати відповідно до конструкції схеми.

Таблиця технічних параметрів продукту

Конструкція та електричні характеристики

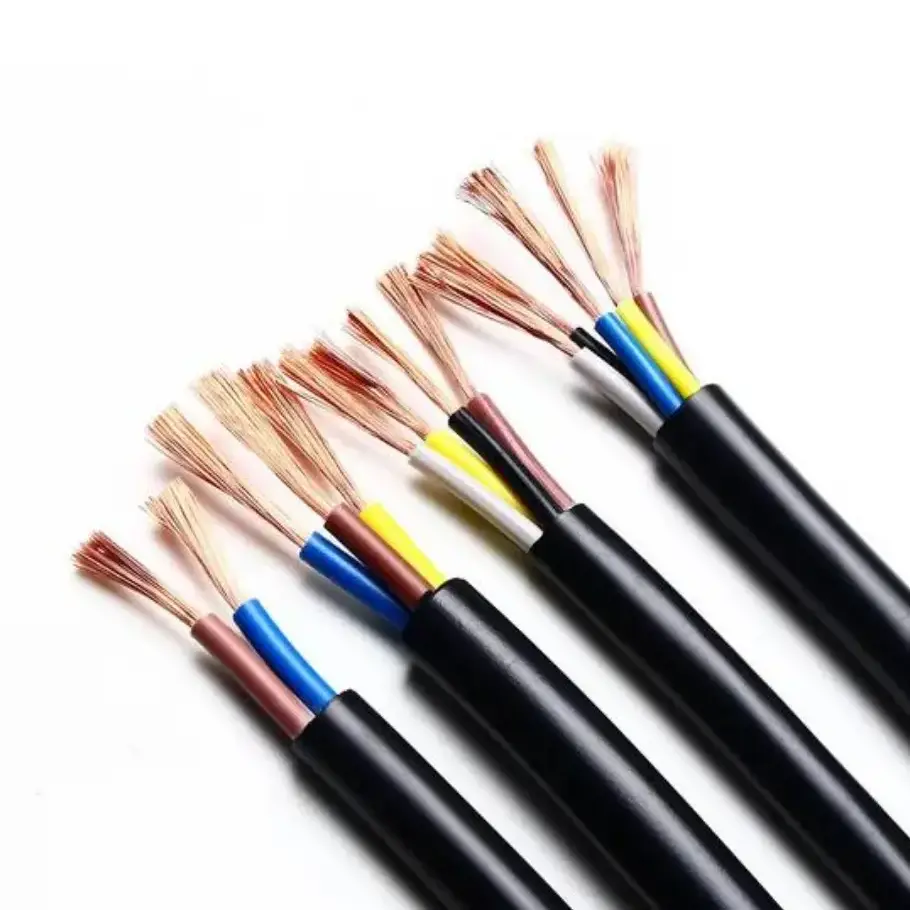

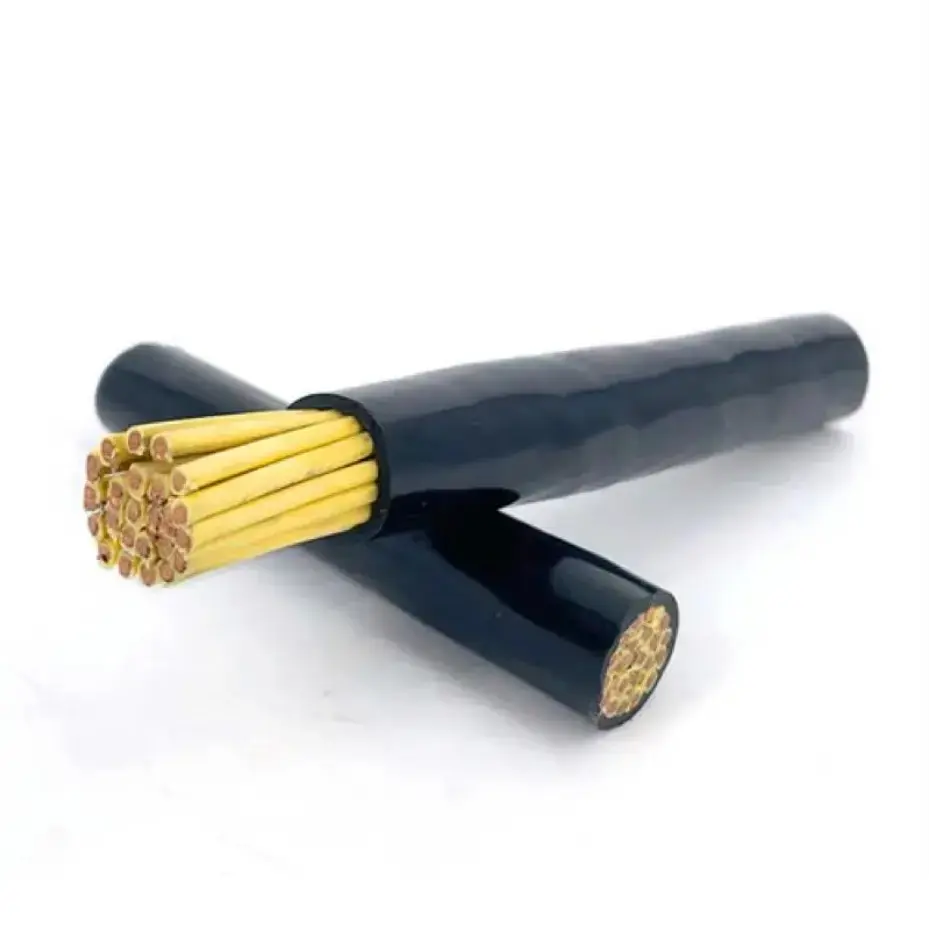

Багатожильний мідний провідник

Провідник складається з кількох тонких мідних ниток, а не з одного суцільного провідника. Ця конструкція забезпечує механічну гнучкість, необхідну для прокладки контрольної проводки навколо терміналів, компонентів шафи та систем управління кабелями. Опір провідника при 20 ℃ наведено в таблиці специфікацій як для металу без покриття, так і для металевого покриття.

ПВХ ізоляція та оболонка

ПВХ використовується як основний ізоляційний матеріал навколо провідника, а конструкція кабелю забезпечує електричне розділення між окремими провідниками та навколишнім середовищем. Зазначена товщина ізоляції змінюється залежно від поперечного перерізу провідника, що дає змогу перевірити специфікацію на відповідність передбачуваним вимогам до схеми.

Електропроводка керування 450/750 В

Номінальна напруга 450/750 В поміщає цей кабель у загальну низьку напругу для керування та допоміжної проводки. Він призначений для електричних ланцюгів керування та моніторингу, а не як заміна силових кабелів, вибраних для передачі високої напруги. Остаточний вибір має відповідати вимогам до напруги, струму, монтажу та обладнання повної схеми.

Сценарії застосування

Гнучкий кабель керування з мідного ПВХ використовується в ланцюгах керування та допоміжних ланцюгах, де проводка включає шафи, з’єднання обладнання або інші місця, які потребують простішого поводження під час встановлення.

1. Енергетика: шафи керування в розподільчих приміщеннях, електропроводка керування генераторною установкою та вторинні сигнальні ланцюги для підстанцій.

2. Промислова автоматизація: проводка внутрішнього керування для обладнання виробничої лінії, верстатів, вентиляторів, водяних насосів і сушильного обладнання.

3. Допоміжні проекти будівель: центральні модулі управління кондиціонуванням повітря, шафи управління ліфтами, підземні машинні відділення та системи підключення освітлення будівель.

4. Металургійне виробництво: автоматичні пульти керування та сигнальні з’єднання для виробничого обладнання в промислових цехах.

5. Загальні допоміжні проекти: електричні схеми керування для протипожежного з’єднувального обладнання та обладнання для захисту навколишнього середовища для очищення стічних вод.

Розглянуто практичні проблеми з проводкою

1. Маршрут через обмежений простір

Шафи управління та обладнання часто містять кілька терміналів, компонентів і кабельних маршрутів в обмеженому просторі. Багатожильний провідник полегшує прокладку кабелю та його завершення там, де жорсткий провідник було б менш зручним у використанні.

2. Підбір розміру провідника до ланцюга

Для всіх ланцюгів керування не потрібен однаковий переріз провідника. Доступні розміри від 0,5 мм² до 6 мм² дозволяють узгодити специфікацію кабелю з вимогами до схеми, умовами встановлення та електричними характеристиками підключеного обладнання.

3. Управління багатожильною проводкою керування

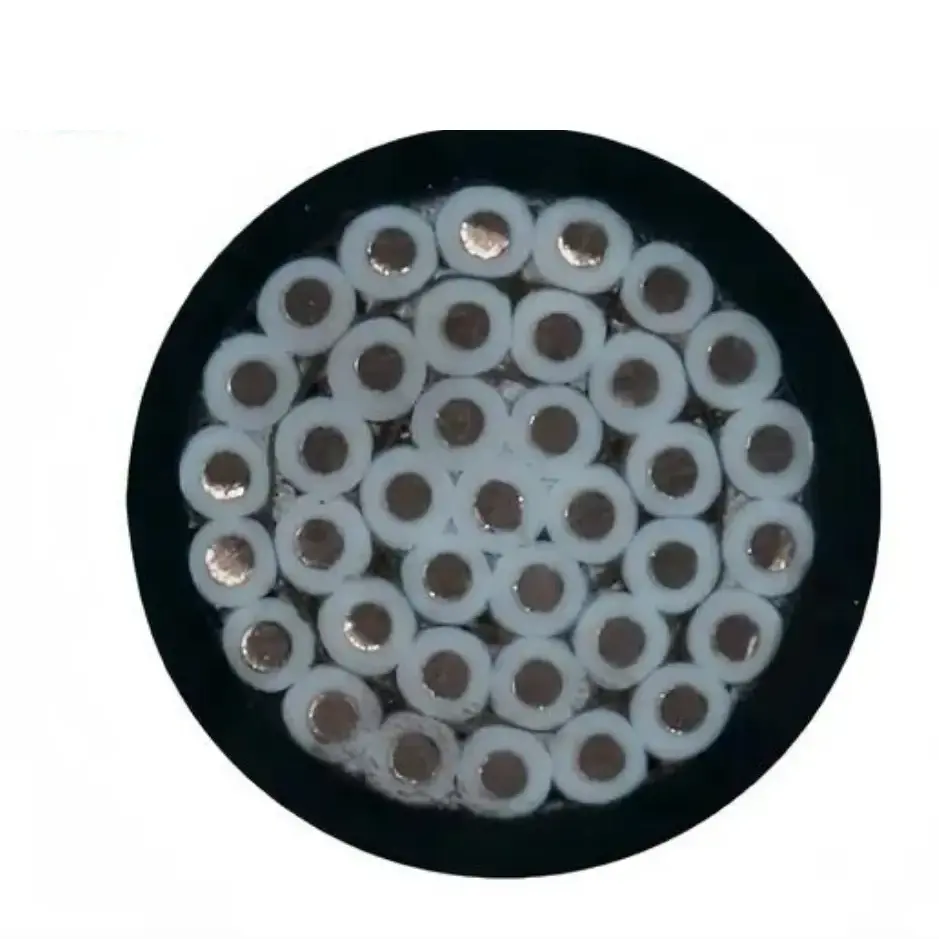

Використання багатожильного кабелю може спростити організацію відповідних схем керування та моніторингу. Кількість сердечників слід визначати з кількості необхідних сигналів, запасних ланцюгів і розташування проводів обладнання.

4. Підтримка постійних електричних параметрів

Опір провідника та товщина ізоляції є вимірними параметрами, які можна перевірити за вказаною конструкцією кабелю. Для проектних закупівель необхідний поперечний переріз, конфігурація сердечника та відповідна технічна документація повинні бути підтверджені перед виробництвом або відвантаженням.

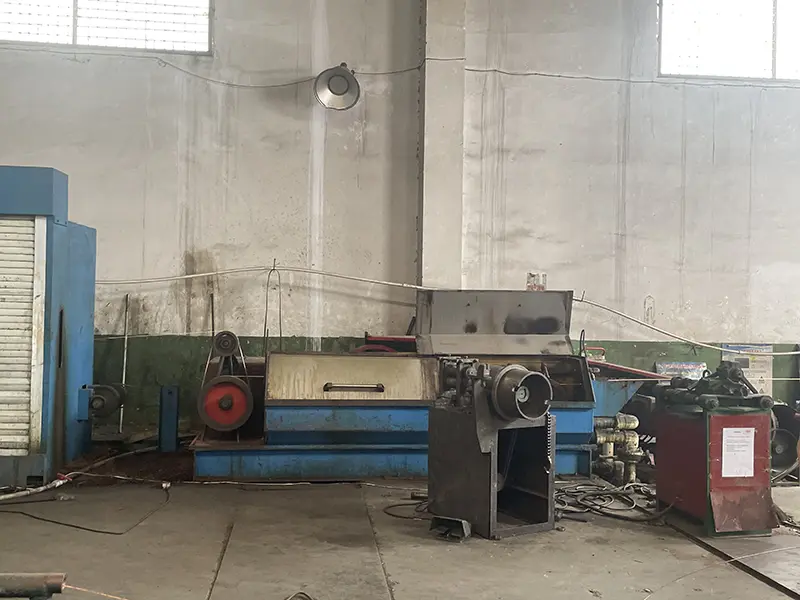

Виробництво та перевірка якості

Для закупівлі контрольного кабелю оцінка якості повинна зосереджуватися на відстежуваних специфікаціях матеріалу та вимірюваних параметрах виробництва, а не лише на зовнішньому вигляді. Відповідні перевірки можуть включати конструкцію провідника, опір провідника, розміри ізоляції та перевірку готового кабелю відповідно до застосовних вимог до продукції.

Qiancheng може надати специфікації продукту та відповідну технічну інформацію для вибору проекту. Для масових або проектних замовлень потрібна модель, переріз провідника, кількість жил, довжина кабелю, упаковка та документація повинні бути підтверджені перед обробкою замовлення.

Керівництво з вибору специфікацій

При виборі цього типу контрольного кабелю слід враховувати кілька параметрів разом, а не вибирати розмір провідника окремо.

1. Поперечний переріз провідника: виберіть відповідно до електричного навантаження, функції ланцюга та відповідних вимог до проводки.

2. Кількість сердечників: визначте кількість ланцюгів керування, моніторингу та допоміжних ланцюгів, які повинні бути підключені до кабелю.

3. Спосіб встановлення: перевірте, чи буде кабель прокладено через шафу, лоток, канал або з’єднання обладнання, і врахуйте необхідну гнучкість.

4. Електричні параметри: перевірте номінальну напругу та допустимий опір провідника відповідно до вимог підключеної системи керування.

5. Проектна документація: для інженерних або експортних замовлень підтвердьте необхідну специфікацію, протоколи перевірок та інші технічні документи перед відправленням.

FAQ

1. Яка номінальна напруга цього мідного ПВХ-гнучкого кабелю керування?

Номінальна напруга 450/750В. Кабель використовує багатожильні мідні жили з полівінілхлоридною ізоляцією і призначений для низьковольтних ланцюгів керування та допоміжних ланцюгів.

2. Які розміри провідників доступні?

Таблиця специфікацій охоплює номінальний переріз від 0,5 мм² до 6 мм². Фактичний вибір повинен ґрунтуватися на вимогах до електрики та умовах монтажу схеми керування.

3. Чи можете ви надати повні технічні характеристики для вибору проекту?

так Можна надати технічну інформацію щодо відповідного розміру провідника та конфігурації кабелю, включаючи діаметр провідника, товщину ПВХ ізоляції та опір провідника 20 ℃ постійного струму.

4. Де зазвичай використовується цей кабель?

Його можна використовувати в шафах розподілу електроенергії, обладнанні промислової автоматизації, системах керування ліфтами, централізованих системах керування кондиціонуванням повітря, металургійному обладнанні та електричних системах керування захистом навколишнього середовища.

5. Як вибрати кабель для нової системи керування?

Спочатку перевірте номінальну напругу, поперечний переріз провідника, необхідну кількість жил, шлях встановлення та умови навколишнього середовища. Потім специфікацію кабелю можна узгодити з електричними та механічними вимогами системи.

6. Чи можна налаштувати довжину кабелю та інші характеристики?

Вимоги до довжини кабелю та конфігурації можна обговорити відповідно до проекту. Для нестандартних замовлень необхідний розмір провідника, кількість жил, довжина, упаковка та технічна документація повинні бути підтверджені перед виготовленням.
