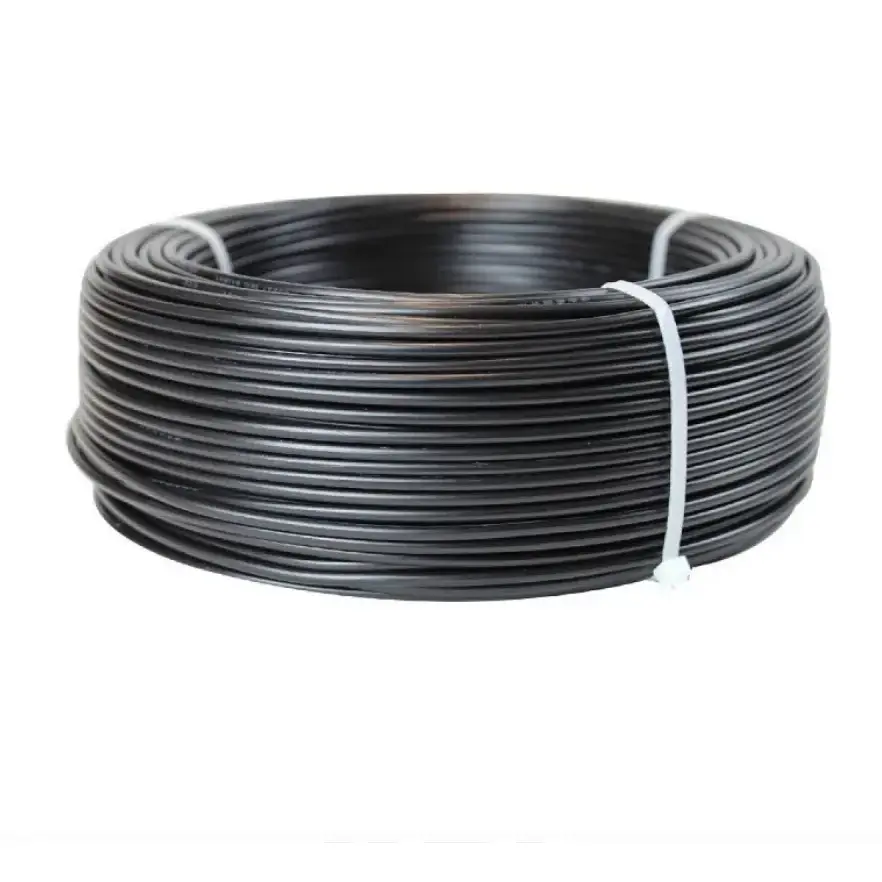

Гнучкий кабель керування з мідного ПВХ вогнестійкого типу

Моделі продукту: N-KVVR(NH-KVVR), N-KVVRP(NH-KVVRP).

Гнучкий керуючий кабель з мідним ПВХ-вогнестійким поєднанням багатожильних мідних провідників із ПВХ-ізоляцією та зовнішньою оболонкою забезпечує гнучке рішення для проводки керування та сигналу. Вогнезахисна конструкція кабелю призначена для обмеження поширення полум’я, а гнучке розташування провідників дозволяє легше прокладати кабель навколо шаф управління, клем обладнання та компактних місць для проводки.

Цей кабель зазвичай призначений для схем керування протипожежним захистом, промислової автоматизації, енергетичного обладнання, механічних та електричних систем і металургійного обладнання. Відповідна специфікація залежить від необхідної конфігурації сердечника, розміру провідника, умов монтажу та вимог щодо вогнестійкості, визначених для застосування.

Специфікація продукту Розміри та таблиця технічних параметрів

Конструкція та вогнестійкість

Багатожильний гнучкий мідний провідник

У кабелі використовується конструкція багатожильного мідного провідника, а не суцільного провідника. Менші окремі жилки провідників забезпечують більшу гнучкість, що корисно при прокладанні кабелів керування через шафи, канали, корпуси обладнання та інші місця, де простір для встановлення обмежений.

ПВХ ізоляція та оболонка

ПВХ використовується для ізоляції та зовнішнього захисного шару. Товщина ізоляції змінюється залежно від номінального перерізу провідника, відповідні значення вказані в технічній таблиці. Вибрана структура ізоляції забезпечує електричне розділення та захист ланцюгів керування та моніторингу під час нормальної експлуатації.

Вогнестійка кабельна конструкція

Вогнестійкий ПВХ-матеріал призначений для зменшення поширення полум'я вздовж кабелю під час впливу джерела займання. Вогнестійкість слід оцінювати відповідно до застосовної специфікації кабелю та вимог до тестування, а не розглядати як те саме, що вогнестійкість.

Чому гнучка конструкція має значення для проводки керування

Гнучкий контрольний кабель з мідним ПВХ вогнестійким поєднує структуру багатожильного провідника з ізоляцією та оболонкою з ПВХ, що робить його придатним для проводки керування, де важлива гнучкість прокладання. Конструкція може спростити розташування кабелів усередині шаф управління та навколо компонентів обладнання порівняно з менш гнучкими конструкціями кабелів.

Для проектів, що включають кілька схем керування, доступні конфігурації сердечників дозволяють вибрати кабель відповідно до кількості необхідних сигналів або функцій керування. Поперечний переріз провідника слід визначати на основі електричних вимог ланцюга, а не лише на основі кількості жил.

Для установок з вимогами протипожежної безпеки характеристика вогнестійкості може розглядатися разом із середовищем встановлення, групуванням кабелів, методом прокладання та застосовним стандартом проекту. Ці фактори повинні бути підтверджені перед остаточним вибором специфікації.

Сценарії застосування

Системи протипожежного захисту

Використовується для ланцюгів керування та сигналізації в протипожежних шафах управління, обладнанні зв’язку пожежної сигналізації та пов’язаних механічних системах, таких як обладнання для димовидалення.

Силове та енергетичне обладнання

Підходить для шаф керування, ланцюгів керування, пов’язаних з генераторами, обладнання для розподільних приміщень та інших застосувань керування низькою напругою, де потрібна гнучка проводка.

Металургійне та промислове виробництво

Може використовуватися в системах автоматичного керування виробничими лініями, шафами управління обладнанням і сигнальними схемами в промислових середовищах. Під час вибору слід враховувати температуру навколишнього середовища та вплив масла, вологи чи хімікатів.

Будівництво механічних та електричних систем

Застосовується для керування електропроводкою для обладнання центрального кондиціонування повітря, механічних та електричних систем будівлі, підземних кімнат обладнання та інших обслуговуючих установок будівель.

Загальна промислова автоматизація

Використовується в шафах управління, автоматизованому виробничому обладнанні, механічному обладнанні та інших промислових системах, де кілька сигналів керування або моніторингу потрібно направляти через обмежений простір установки.

Перевірка якості та специфікації

Для контрольного кабелю перевірка якості повинна бути зосереджена на вимірюваній конструкції та електричних параметрах. Поперечний переріз провідника, максимальний діаметр одного дроту, товщину ПВХ ізоляції та опір провідника постійного струму можна перевірити на відповідність узгодженій специфікації перед виробництвом і відправленням.

Для масових інженерних замовлень необхідно заздалегідь підтвердити модель, кількість жил, поперечний переріз провідника, довжину кабелю та відповідні вимоги до вогнестійкості. Технічну документацію та протоколи перевірок можна узгодити із замовленою специфікацією, якщо це вимагається проектом.

Керівництво з вибору специфікацій

При виборі кабелю для проекту з автоматичним керуванням необхідно враховувати кілька параметрів:

1. Поперечний переріз провідника: виберіть відповідно до електричного навантаження та вимог до схеми керування.

2. Кількість ядер: узгоджуйте кількість ядер з необхідними функціями контролю та моніторингу, з урахуванням додаткових ядер, якщо їх вимагає дизайн проекту.

3. Спосіб встановлення: перевірте, чи буде кабель прокладено всередині шафи керування, через трубопровід, на кабельному лотку чи безпосередньо до обладнання.

4. Вимоги до вогнестійкості: підтвердьте необхідний клас вогнезахисності або застосовний стандарт випробувань для проекту.

5. Умови навколишнього середовища: враховуйте температуру навколишнього середовища, вологість, мастило, хімічні речовини, механічний рух і доступний простір для згинання.

6. Вимоги до доставки: перевірте довжину кабелю, упаковку, маркування, документацію та будь-які вимоги до перевірки перед масовим виробництвом.

FAQ

1. Чи має цей мідний ПВХ-вогнезахисний гнучкий кабель управління вогнезахисними характеристиками?

так У кабелі використовується вогнестійка ПВХ-ізоляція та матеріали оболонки, призначені для обмеження поширення полум’я. Точні показники вогнестійкості повинні бути підтверджені відповідно до зазначеної конструкції кабелю та відповідних вимог до випробувань.

2. Чому кабель підходить для проводки у вузьких розподільних шафах?

Структура багатожильного провідника забезпечує більшу гнучкість, ніж суцільний провід такого ж номінального поперечного перерізу. Це може полегшити маршрутизацію та завершення, якщо доступний простір для встановлення обмежений.

3. Які поперечні перерізи та кількість сердечників доступні?

Перераховані поперечні перерізи: 0,5 мм², 0,75 мм², 1,0 мм², 1,5 мм², 2,5 мм², 4 мм² і 6 мм². Рекомендована кількість ядер включає 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 і 61 ядер. Індивідуальні основні кількості можна обговорити відповідно до вимог проекту.

4. Чи можна налаштувати кабель для спеціальної кількості або довжини жил?

так Індивідуальну кількість жил і довжину кабелю можна обговорити відповідно до специфікації проекту. Поперечний переріз провідника, умови встановлення, вимоги до вогнестійкості та необхідна документація повинні бути підтверджені перед виробництвом.

5. Де зазвичай використовується цей тип кабелю?

Типові області застосування включають протипожежні шафи управління, силове та енергетичне обладнання, металургійні виробничі лінії, будівельні механічні та електричні системи, автоматизоване виробниче обладнання та промислові шафи управління.

6. Яка інформація потрібна для пропозиції?

Будь ласка, надайте необхідну модель, поперечний переріз провідника, кількість жил, довжину кабелю, середовище встановлення та відповідні вимоги до вогнестійкості. Також можна надати проектні креслення або технічні специфікації, якщо вони доступні, щоб можна було перевірити конструкцію кабелю перед пропозицією та виробництвом.
